Ув. Caps. Я тоже думаю поставить себе латунный поршень. Хотя не пойму, почему и где травит родная манжета. А ещё есть мысль воткнуть в поршень впускной клапан, чтобы уплотнительные резинки не срезались на впускном отверстии в трубе. Это конечно увеличит МО насоса, но позволит дольше сохранить уплотнения.
Kimakovsky~ 20-04-2011 06:44
А что если выточить манжету из фторопласта..? Ни кто не пробовал..?
Stop163 20-04-2011 07:03
фторопласт стирается,срезается.
Kimakovsky~ 20-04-2011 09:51
вот на счет преимуществ механических я бы поспорил... они явно у фторопласта... единсвтенный его недостаток - это разрушение под действием радиации и ультрафиолета... меня больше интересует герметизация, сможет ли он обеспечить её на дойстойном уровне..? оригинальная манжета стирается ещё быстрее, а срезается легче...
Прошу поправить, если что не так...
ЛЕНЭНЕРГО 22-04-2011 15:20
quote: меня больше интересует герметизация,
Сам фторопластовую манжету не делал, но прошерстив форум по всем мультикам,пришел к выводу,что смысла нет-ни одного удачного результата не зафиксировано-фторопласту не хватает упругости,и,несмотря на низкое трение по металлу,или герметизации нет,или слишком туго идет накачка. С уважением,-ЛЕНЭНЕРГО-
Other Hans 23-04-2011 18:08
Фторопласт "течет" при больших нагрузках. Выдавливается, а потом сохраняет принятую форму. Упругости нет.
Kimakovsky~ 24-04-2011 10:43
Это да... хладнотекучесть у него присутствует... он любит всесторонние нагрузки, при работе в качестве антифрикционной прокладки в замкнутом пространстве...
Kimakovsky~ 24-04-2011 11:25
Закончил последние приготовления к началу лета...

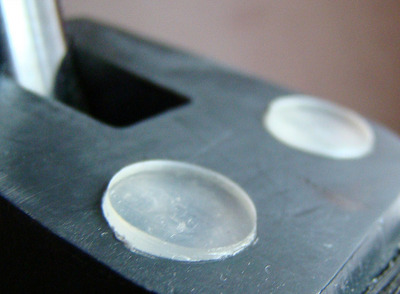

Импровизированые амортизаторы для цевья постоянно сползали и клей не помогал... засверлился немного и утопил две полиуретановые прокладочки...

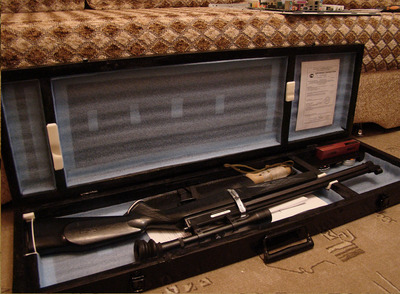

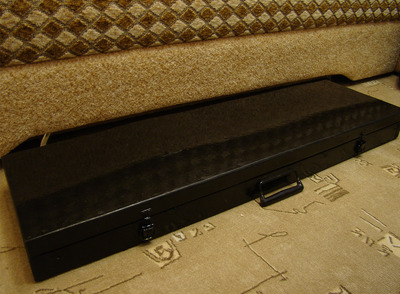

Закончил доводку и оформление кейса... полевые испытания уже пройдены))
-S-B-A- 24-04-2011 11:54
quote: Сам фторопластовую манжету не делал, но прошерстив форум по всем мультикам,пришел к выводу,что смысла нет-ни одного

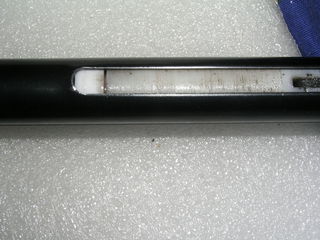

Делал давно.Манжета из фторопласта и шток из капролона.Сейчас решил повторить на 1377.Но срезал конус накопителя,манжета цилиндр на резьбе.Шток из капролона.ДВЕ ДЕТАЛИ.Все стоит отлично,НО ТРЕБУЕТСЯ ТЩАТЕЛЬНАЯ ДОВОДКА ЦИЛИНДРА.Тогда фторопласт работает долго.И НИКАКОГО МЕТАЛЛА ВНУТРИ.Мертвий объем еще меньше.
Kimakovsky~ 24-04-2011 12:03

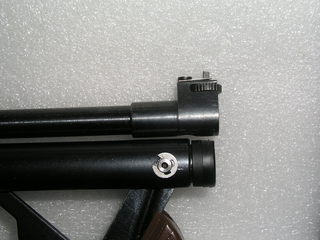

Таки работает)) отлично сделано... и в весе не прибавилось... зачОт... мушка какая интересная...
-S-B-A- 24-04-2011 12:28
quote: Таки работает)) отлично сделано... и в весе не прибавилось... зачОт... мушка какая интересная...
Задача для 1377 ставилась, минимум качков,максимум отдачи.Большая проблема 1377,выбитые надписи, они читаются изнутри цилиндра.Пришлось делать притир.Фторопласт стоит отлично,родной металл хуже.Регулировка поджатия манжетой с резьбой.Под манжету можно подкладывать шайбы.Капролон не дерет металл.Идея мушки слизана с Марголина.Сам 1377 сейчас выдает на 3-к 120м,на 5-к 150м и на 10-к 200м пулькой 0.51гр.Очень капитального вмешательства еще не было.Простое устранение косяков.Но 10 раз качать уже тяжело.
ЛЕНЭНЕРГО 24-04-2011 18:49
quote: Фторопласт стоит отлично
А форма манжеты какая? Плоская сплошная,с канавкой или с конусной выемкой? По описанию не совсем понятно... Каково усилие при накачке? С уважением,-ЛЕНЭНЕРГО-
-S-B-A- 24-04-2011 19:31
quote: А форма манжеты какая? Плоская сплошная,с канавкой или с конусной выемкой?
Сначала я хотел повторить родную конфигурацию как раньше.Потом выточил из фторопласта ровный цилиндр без выемок и проточек и проточил под резьбу м8.На накопителе срезал конус по максимуму,правда поставил впускной клапан.Внутренне запирание имеет большой объем.Пока качает скорости на удивление очень стабильные.Но есть одно но,канал цилиндра должен быть идеальным по всей длинне.Фторопласт немного играет, плюс-минус может быть.Попробую снять вторую заготовку будет понятно.
ЛЕНЭНЕРГО 24-04-2011 22:38
quote: правда поставил впускной клапан
Насколько я понял,клапан-это винтик М3 с резиновым колечком,имени Демьяна? Я сегодня как раз собирался его поставить вместо шарика,но все время промучился с манжетой на Крысе,из полиуретана-нет стабильности,хоть тресни! Похоже,это буковки на трубе так влияют. Натрахавшись с ней до одурения,вернул все назад,с резиновым кольцом. Сразу и мысы стабильные вернулись,и усилие накачки стало чувствоваться. Труба ровная должна быть. Попробую эти манжеты на 66 и 2100,диаметр одинаковый, там должно нормально пойти,трубы ровные. А на Зосе я пока манжету не буду переделывать,только клапан, чтобы МО убрать. Нормально и так качает. Всё же не такие уж и тупые эти америкосы-не зря манжеты эластичными делают,а то начнут из превмы танки крушить,и ни одной чугунной ванны целой не останется, помыться негде будет...(смайл) С уважением,-ЛЕНЭНЕРГО-
-S-B-A- 25-04-2011 16:54
quote: Насколько я понял,клапан-это винтик М3 с резиновым колечком,имени Демьяна?
Только на форуме узнал что это клапан имени Демьяна.Для меня это упрощенный вариант автомобильного ниппеля.ОДНО ЗАМЕЧАНИЕ,если ставить тАкой вариант клапана,оставляя родной,то ЕГО НАДО ПОДРЕЗАТЬ И ПРОСВЕРЛИТЬ ПО ЦЕНТРУ ОТВЕРСТИЕ,ЧТОБЫ ОН НЕ МЕШАЛ РАБОТЕ НОВОГО.
ЛЕНЭНЕРГО 25-04-2011 18:34
quote: ,ЧТОБЫ ОН НЕ МЕШАЛ РАБОТЕ НОВОГО.
Чета я не догоняю,о чём речь. В оригинале у Зоси впускной клапан-стальной шарик,соответственно подпружиненный,впускное отверстие перед шариком 2,5мм,как раз под резьбу М3, винтик с конической шляпкой и одетой под шляпку резинкой-колечком вкручивается изнутри накопителя и его кончик срезается заподлицо с мордой накопителя. МО получается минимальный. Воздух от насоса проходит по резьбе,отжимая ниппельную резинку-колечко, которая и является запорным элементом. Шарик с пружинкой убираем в коробочку и откладываем подальше. Они не нужны более. Подобные клапана применяются в пейнтбольных квиках и теперь везде в РСР в качестве заправочных. В широкий обиход у нас ввел Демьян и благодарные пневманутые Россияне назвали ниппель его именем. Долговечность сего устройства зависит от качества резинки,чистоты сопрягаемых поверхностей и количества циклов работы, в мультяхах считается сомнительной. С уважением,-ЛЕНЭНЕРГО-
-S-B-A- 25-04-2011 20:09
quote: Чета я не догоняю,о чём речь.
Да я темы перепутал.Написал про 1377.Так как им занимаюсь.
Алекс4 28-04-2011 15:16
У кого нибудь есть фото внутренностей родного модера, выложите плз. Слышал что неплохо душит, но ведь не большой по размеру, вот и интересно глянуть что у него у нутрях.
Kimakovsky~ 28-04-2011 15:50
quote:Originally posted by zlody 23-01-2010 17:28: Содержимое зосевского модера (пока нигде не видел):
Как видите, уже выкладывали... три алюминевые втулки, идеально подогнаные по диаметру... и 2 алюминевые прегородки... но на фото камеры расположены не совсем верно... изначально (из магазина) первой стоит большая камера, за тем маленькая, и в конце ещё раз большая... о многом уже писано... тема большая... успехов...
Kimakovsky~ 28-04-2011 17:36
Ради оживления темы спрошу: кто чего охотил с сабжа..? вороны и соразмеримое само собой... а более крупные экземпляры..?
