Кто-нибудь обладает чертежом подавателя шаров, или может есть у кого-нибудь возможность замерить? Надо очень
Tyomanator 09-12-2010 13:23
quote:Originally posted by Kuzmich_90: Кто-нибудь обладает чертежом подавателя шаров
В начале темы что-то было, но без размеров вроде, первые страниц 15 смотрите. Померить вечером смогу, часа через три.

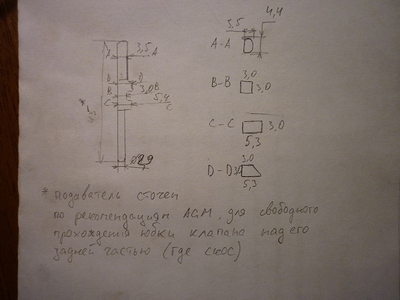

Померил: см. рис. К сожалению, забыл сразу сказать - поскольку у меня стоят на всех магазинах клапана АГМ, то соотв. подаватели обточены сверху. При этом сточен подаватель несколько менее, чем рекомендовано Калабыниным - не плоско, а с горкой и седлом на верхнем торце. Оригинальный подаватель будет иметь высоту ок. 47,5 - 48. Да, забыл прописать на схеме скосы на рёбрах верхнего и нижнего торца - 0,8 мм ориентировочно на нижнем, а от оригинального верхнего торца у меня ничего не осталось.
Kuzmich_90 10-12-2010 01:00
quote: Tyomanator
Спасибо огромнейшее! Не ожидал, что кто-то откликнется и замерит подаватель) Еще раз большое спасибо!
Tyomanator 10-12-2010 06:14
Да не за что, у меня как раз магазин разобранный для внешнего тюна лежал - чего ж не померить )) Главное, чтоб вам понятно было, что и как - давненько не чертил, подзабыл правила оформления.
Greg265 11-12-2010 14:12
Интересную вещь обнаружил. В магазине шарики даже без удара ( в магазине нет подавателя и пружины, фиксация неодимом в голове магазина)все равно получают достаточно мощное воздействие струи СО. На шариках имеются маленькие вмятинки и чем ниже шарик в магазине тем больше этих вмятинок. Вмятинки маленькие но они присутствуют. Так что деформации даже на неподвижных шарах хоть и небольшие но все равно есть.
WRCMaN 11-12-2010 14:31
может это они мнутся во время встряски пистолета для перезарядки? Да кстати и где взять этот неодимовый магнитик?
Greg265 11-12-2010 14:45
Встряска? не думаю. иногда просто переворачиваю пистоль в руке чуть больше 90 градусов. Шарики просто перекатываются. Да и сам неодим на эпоесидки стоит на нем нет никаких вмятин и сколов. а эпоксидка тонким слоем покрывает магнитик. Так что при встряхе или повороте именно она бы получала максимальный удар. Ан нет стоит чистенькая. Так что это компресионная деформация неподвижных шаров струей со. И на последнем 24 шаре больше всего вмятинок. Но они небольшие я их в лупу расматриваю. :-) А магнитик брал из старого привода дисков. там такие прямоугольные пластиночки в приводе. вот я эту пластиночку и поколол на мелкие кусочки .Подобрал который держит только один шарик и вклеил. А вообще сейчас много неодима в радиомагазинах продают.
WRCMaN 11-12-2010 14:55
Спасибо!Стреляю все равно свинцом спросил из любопытства
Greg265 11-12-2010 14:57

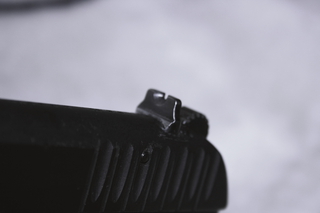

А вот целик отдаленно напоминающий настоящий ТТ шный. Да и немудрено, выпилен из головки обыкновенного болта. Высота 8 мм. пилился чтобы поднять точку попадания.
WRCMaN 11-12-2010 15:16
а что неплохо получилось! Я вот искал чертеж целика так и не нашел нигде, заказал 2 оригинальных...
Greg265 11-12-2010 15:29
Чертежи брал здесь в теме , там рисунок кто то выложил на какой странице не помню где то в середине . Видел я настоящие. Ежели честно не вдохновили они меня. у них пятка узкая. болтается в прорези при установке. да и высота не вполне подошла. А этот по размерам тик в тик с небольшим натягом заходит. Только номер 5 и звездочку для антуражу набить и новодел будет готов полностью.
ЮрБор 11-12-2010 15:41
quote:Originally posted by WRCMaN: Я вот искал чертеж целика так и не нашел нигде
Дима, в этой теме - пост 1513
Greg265 11-12-2010 15:49
Да, точно Юрий Борисович, у меня страница 70.
WRCMaN 11-12-2010 16:06
Эх блин.. Ну теперь все равно поздно ко мне уже едут целики
Все равно спасибо!
Tyomanator 14-12-2010 10:14
3lines: А голова магазина проходит между перьев УСМ без их обтачивания изнутри?
Tyomanator 14-12-2010 17:06
Ну в целом по фото понятно, просто хотел уточнить. Я так наоборот, не решился ослаблять гайку (плюс пилить две или три гайки мне показалось менее рациональным, чем один УСМ), и решил пожертвовать внешним видом пера. Хотя его всё равно под затвором никто не увидит ))) Поэксплуатируете обточенную ствольную гайку подольше - не сочтите за труд отписаться, не пошла ли деформация, пожалуйста. Всё-таки левый захват гайки - относительно нагруженная деталь...
nAxAH 14-12-2010 18:52
я заказал ещё целый спуск непиленный, магазины из тт под 8гр с камерой сделал.
Greg265 14-12-2010 20:28
quote:Originally posted by Tyomanator: захват гайки - относительно нагруженная деталь...
Да,сей захват подтягивает магазинчик. Ну тут ежели без фанатизма пилить, то думаю страшного ничего не случиться.
Greg265 14-12-2010 20:30
Ну а если случиться, то гайка от 654 го - с небольшим напилингом поможет. :-)
nAxAH 14-12-2010 20:59
ага, на заводе походу из них и перепиливают) ктонить видел 10ого года 656ые?
Пострелял из свежеприобретённой BSA Lonestar 6,35mm
