Одно из направлений моего хобби, это отработка и реализация интересных, экзотических решений в конструкции пружинно-поршневой пневматики. Предыдущий прототип Молина 10Х-BP , был многозарядным булпапом с боковым рычагом взведения. О наличии других самоделок и тем более серийных винтовок в данном формфакторе мне ничего неизвестно. Несмотря на экспериментальную направленность, концепт не только радует глаз, но и замечательно работает! Вдохновившись данным успехом, в тандем к винтовке, я решил сделать пистолет. Как-то так вышло, что раньше я не делал пистолетов, хотя определённые идеи имелись довольно давно. Самой проработанной была идея сделать коаксиальный пистолет на основе первичного опыта полученного в построении первого коаксильного концепта Первые эскизы пистолета были сделаны еще в 2016г, однако из-за большого количества других, более приоритетных задумок, реализация раз за разом откладывалась. Тем не менее, неспешность пошла на пользу проекту, мне удалось серьезно переосмыслить и доработать первоначальную задумку, в результате чего на свет появился пистолет Молина П1.
Коаксиальная схема компоновки почти забыта современными производителями, в виду своей технической сложности и что уж скрывать, определенными недостатками по сравнению с классической компоновкой. Коаксиалка обладает меньшим реальным объемом компрессора при равном геометрическом. Ничего удивительного, если вспомнить, что ствол находится в компрессоре и тоже занимает определенный объем. Часть конструкций имеет значительный мертвый объем, что так же снижает скорость пульки. Поршень должен иметь два уплотнения. Наружную, классическую манжету и резиновое кольцо или какой либо иной элемент для уплотнения ствола. Необходимость организации сложного перепуска из компрессора в ствол и его герметизации. Либо относительно сложной коробки с досылателем.
Но мне рекорды скорости не нужны, а конструктивные трудности при единичном изготовлении не пугают. Зато было желание сделать очередную хитрую стрелялку, с определенным набором интересных решений
При относительно скромных габаритах пистолет имеет довольно большую массу, сравнимую с Diana LP8 Magnum. Масса обусловлена в первую очередь высокой металлоемкостью изделия. Фрезерованной шиной и массивными пробками. И хотя запас для снижения веса имеется приличный, я не вижу в этом большого смысла. Для ППП пистолета это во многом плюс, поскольку способствует лучшему контролю выстрела. Масса пистолета, 1570гр Длина, 315мм. Из них 280мм длина ствола Расстояние от оси ствола до оси спускового крючка 36мм Вот он в изначально задуманном тандеме с Молина 10Х-BP. Для лучшего понимания масштабов рядом фотография с хорошо всем известным ИЖ-53.
Взведение пружины производится поворотом компрессора относительно шины по направлению вперед-вверх. Аналогичным движением взводится Weihrauch HW 45 и классические пистолеты от Webley.
Запирание осуществляется поперечно расположенным, подпружиненным штифтом. Для открывания надо нажать на выступающую с левой стороны кнопку. Защелка имеет проточку и смещаясь поперек, освобождает зуб закрепленный на компрессоре. Зуб в свою очередь имеет фасонный профиль с радиусом идентичным защелке.

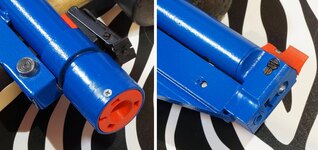

После взведения надо поместить пульку в ствол. Для этого надо повернуть кольцо в задней части компрессора влево, в результате чего откроется доступ к казенной части ствола. Пулька опускается в воронку, после чего кольцо поворачивается обратно и канал ствола герметично закрывается. Пистолет готов к выстрелу.
Запирание ствола осуществляется диафрагмой, которая через красную деталь связана с внешним кольцом. Диафрагма вырезана электроэрозией с высокой точностью, что позволяет позиционировать ее в крайних положениях опорой на внутреннюю поверхность внешнего кольца. Поскольку внешнее кольцо вращается по резьбе, при закрывании соединение дополнительно поджимается, что обеспечивает надежность уплотнения.
Подобное решение вполне можно применить и в коаксиальной РСР используя в качестве оси вращения диафрагмы шток клапана. Буду рад, если кому то идея покажется интересной и он вспомнит меня при описании своего устройства
Еще одна интересная особенность пистолета, это спусковой механизм. Механизм собран в фрезерованной коробке, которая приварена к трубе компрессора. Запирание поршня производится поперечным пальцем/роликом, который взаимодействует с проточкой на поршне, когда тот находится в заднем положении. В спусковом механизме всего одна пружина кручения, которая приводит все три детали. Детали вырезаны электроэрозией из стали 9ХС. Палец выточен из стали У8.
Спусковой крючок смонтирован отдельно от всего механизма, в шине. Это решение призвано увеличить безопасность эксплуатации и не волноваться, что выстрел произойдет во время закрывания, от случайного касания.
Механизм разгружен в достаточной степени, что бы шептала при отложенном выстреле возвращались в исходное положение. Усилие спуска чуть больше 500гр. Данная величина является минимально допустимой для настройки спортивного пистолета. И хотя обсуждаемый концепт не имеет никакого отношения к спорту, в разработке я ориентировался именно на эту цифру.
Пистолет можно условно разделить на две основные части, непосредственно стреляющая часть, она же компрессор и шина. Узлы соединены шарнирно в передней части и при помощи защелки сзади.
Шина отфрезерована из плиты Д16Т, служит базой для размещения AR рукоятки, спускового крючка, защелки, а так же для крепления тяги взвода. В передней части к шине с помощью паза и винта крепятся рога для соединения с компрессором.
Стреляющая часть выполнена по коаксиальной схеме, т.е. со стволом расположенным внутри компрессора. В задней части трубы, на резьбе, крепится ствольная коробка, на которой в дальнейшем собирается механизм запирания ствола. Коробка выточена из стали и закручена в трубу на неразъемный фиксатор резьбы. Спереди в трубу закручивается задник, на котором весь стреляющий агрегат поворачивается при взведении. Так же в заднике установлен ствол. Основной диаметр ствола - 10мм, однако посадка в задник имеет диаметр 13мм. По стволу, как по направляющей, ходит поршень имеющий центральное отверстие и два уплотнения. Внешнее уплотнение производится манжетой, внутреннее резиновым кольцом. Манжета открытая, на мурочный грибок, производства Vado123. Геометрические параметры компрессора 25*80, однако не стоит забывать про 10мм ствол проходящий по центру. Реальная, рабочая площадь сечения компрессора равна 4,1 кв.см, что эквивалентно эффективному диаметру чуть более 22мм.
Поршень удерживается за проточку в передней части. Выточен из Стали 45 и термообработан. Масса поршня около 150гр
Параметры компрессора имеют довольно многообещающие габариты, но это скорее концептуально-компоновочное решение. В реальности взведение пружины движением от себя не самое анатомически правильное. Даже при сравнительно не высоком усилии это не очень удобно, владельцы Weihrauch HW 45 поймут что я имею в виду По этой причине я остановился на сравнительно мягкой пружине из проволоки 2,5мм. С ней пистолет показывает вполне достаточную скорость 140м.с. пулькой JSB RS(0,475гр) и достаточно легко взводится.
Сама по себе данная компоновка не очень предрасполагает к вдумчивой стрельбе в тире. Однако я сделал пробный отстрел на 10м. На этой дистанции, стоя с рук, без особых трудностей можно стрелять по бутылочным крышкам. Конечно результат далеко не спортивный, но и не хуже любого другого развлекательного ППП пистолета.
В итоге, задумка удалась и полностью оправдала предварительные ожидания. К сожалению, в последнее время форм-фактор пружинно-поршневого пистолета теряет былую популярность, при том что ниша его уникальна и во многом незаменима. Для многих из нас, простой пистолет-переломка стал входным билетом в мир пневматического оружия. В данном же случае, хорошо знакомая классика показана со стороны почти забытой, коаксиальной компоновки популярной в начале-середине 20 века. При этом в конструкции присутствуют и новые, интересные решения. Буду рад, если еще остались любители способные оценить изделие на фоне повсеместного засилья безвкусных СО2 реплик
. . . Источник :
Beltzer 31-05-2022 06:23
Первонахъ, однако!
Виталь, круто получилось! Впрочем как и всегда...
Интересно, а какая куча будет ежели с упора отстрелять?
gnom 31-05-2022 06:34
quote: Интересно, а какая куча будет ежели с упора отстрелять?
А фиг знает, я даже не представляю как его там разместить, он же еще и лягается вперед в отличии от классической компоновки Если только руки на упор класть на уровне выше запястий. В любом случае, вещь сугубо плинково-развлекательная. Баночки, крышечки и прочее.
Beltzer 31-05-2022 06:47
quote:Originally posted by gnom: я даже не представляю как его там разместить, он же еще и лягается вперед в отличии от классической компоновки
Да как!? Да так же как Иж-53 например размещают... Пистоль положил на мешок, а сам буквой зю согнулся, да и выцеливай себе сколько угодно...
DAS_61 31-05-2022 08:03
Круто получилось! Если бы не знать, что внутри - кажется, что детский пластмассовый пистолетик - помните, типа, который шариками от пин-понга стрелял! )))
Непушист 31-05-2022 08:55
quote:Originally posted by DAS_61: Если бы не знать, что внутри - кажется, что детский пластмассовый пистолетик - помните, типа, который шариками от пин-понга стрелял!
Вот кстати нифига... Хотя и странно, однако несмотря на "веселый" цвет, при первом же взгляде на фото лично я почти физически ощутил увесистость изделия. Интересно, и брыкается, с данным вариантом пружины и при его массе, наверное не особенно сильно? И да, по таким вещам, даже не зная человека, энтузиаста от барыги отличишь в момент. Хотел бы гнаться за рублем, делал бы РСР...
Petrucha 31-05-2022 09:12
Удалось подержать в руках, Виталий заезжал по другим делам. Ненамного тяжелей Ижика с болванкой, а баланс прекрасный. Отличный спуск, компрессор мягко работает. Непривычный взвод и "отдача" вперед, то есть клевок. Пульки просто роняются в казенник, поэтому подходят не все. Настоящему энтузиасту ППП - поздравления с законченным очередным проектом!!
Непушист 31-05-2022 09:33
Посмотрел видос, при такой скорости и удобстве перезарядки не универсальность под тип пули дело пятое. Если бы ППП-винтовке подобное заряжание, на охоте просто было бы мячтой. Но возможно "в поле" пришлось бы оберегать от замусоривания. А пластик рукояти это что? На печать вроде не похоже, скорее на литье.
Sergiuss 31-05-2022 15:00
quote:Originally posted by Petrucha: Настоящему энтузиасту ППП - поздравления с законченным очередным проектом!!
+1
отлично и идея воплотилась!
C/\ECAPb 31-05-2022 17:36
Присоединяюсь к поздравлениям. Действительно, тема ПП девайсов давно уже не в тренде - все забито ПЦПями, а ведь - если не ставить целью высокие спорт. достижения или запредельную мощу, ППП еще далеко не исчерпали своих возможностей по техническому совершенствованию. Я даже считаю эти возможности близкими к безграничным. Так что еще раз поздравляю, желаю и дальше творческих успехов.
------ Хорошо смеется тот, кто стреляет первым.
Stef 31-05-2022 19:22
Очень круто! Поздравляю с осуществлением задумки!
Mixamarket 31-05-2022 19:50
Достойная вещь, но вес надо снижать и запас прочности уменьшать Не нужно лишнего, тут видимо пятикратный, 1,5...2 достаточно )
Beltzer 31-05-2022 21:55
quote:Originally posted by Mixamarket: Достойная вещь, но вес надо снижать
Дык для ППП, вес не является отрицательным фактором кагбэ... Скорее даже наоборот...
Непушист 31-05-2022 21:57
quote:Originally posted by Mixamarket: но вес надо снижать
Зачем? Чот Виталя на видео не особо напрягается, а "серии" все равно не будет, гыгы
gnom 31-05-2022 22:36
Спасибо всем за поздравления! Но как известно, самое желанное в таких начинаниях, это непосредственно сам факт изготовления, воплощения идеи в железе. Конечно же стрелять пистолет будет, но плотной эксплуатации не планируется. Мушку перепечатаю на пониже, целик пришлось очень сильно задирать
Beltzer 31-05-2022 22:41
quote:Originally posted by Непушист:а "серии" все равно не будет, гыгы
Ну а вдруг будет!? Так вот тогда можно будет создать отдельную линию, для мужичков, с ослабленными от офисной работы руками... А назвать сию модификацию, можно "ДРЫЩЬ" например...
Можно так же снабдить пистолет изогнутым кронштейном с проушиной сверху. Кронштейн нужен для того, чтобы не перекрывая прицельную линию, дать возможность стрелку привязывать к пистолету за проушину шарики с гелием, тем самым регулируя вес пистолета вплоть до отрицательного...
Виталий, я надеюсь, ты мои идеи в блокнот записываешь!? У меня их много, причем все крайне креативные и полезные... И даже революционные, в каком-то смысле...
Непушист 31-05-2022 23:38
Все ж таки, каким образом изготовлена пластиковая рукоять-накладка? Она "от чего-то" или делалась специально?
Beltzer 31-05-2022 23:41
quote:Originally posted by Непушист: пластиковая рукоять-накладка? Она "от чего-то" или делалась специально?
