Измерил
максимальное усилие накачки компрессора <Cuno Melcher> с помощью
электронных весов. Торец поршня компрессора плоский. Уплотнение -
круглое резиновое кольцо и разрезное фторопластовое.

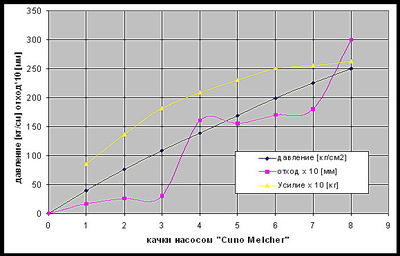

На
этом же графике показано расстояние отхода поршня под действием
давления в мертвом объеме при открывании рычага после качка. (измерить
предложил VAL) Излом кривой в области 3-го качка, думаю, связан с
равенством сил от начального поджатия поршня и от полученного давления.
Далее уже начинает проявляться увеличение МО из-за деформации деталей
компрессора. Излом в районе 4-го качка, наверное, определяется потерями
из-за трения. Больше давление в МО, но и больше сила трения. В
результате отход поршня почти постоянный.
Kline_Kinder 29-12-2009 04:05
quote: Излом в районе 4-го качка, наверное, определяется потерями из-за трения.
а излом в районе 8-го качка, какие соображения? баланс сошелся? в смысле: накопитель+МО=компрессор?
Очень малогабаритные станки
а излом в районе 8-го качка, какие соображения?
