Коллеги, когда-то, где-то в какой-то теме (может и в этой) видел я ссылку на чертежик проставки ласта-ласта для установки ураловского диоптра на Ижа в ПДФ формате. Даже скачал. Теперь, когда понадобилось, хоть тресни - немогу найти ни ссылки с нете, ни файла на диске. Может быть кто-то помнит? Киньте ссылкой если у кого есть.
Взрывотехник 02-12-2010 14:32
Не эта тема ?
Watchdog 02-12-2010 20:07
quote:Originally posted by Взрывотехник: Не эта тема ?
Не, там обсуждается переходник на боковое крепление. Мне же нужно поднять горизонтальную ласту, как на фотке Гнома в 10 посте этой темы.
Стивен 02-12-2010 22:13
Обратись к Алексею (Kaarel)! Здесь в этой теме. Это он делал и выкладывал чертеж.
kaarel 03-12-2010 09:50

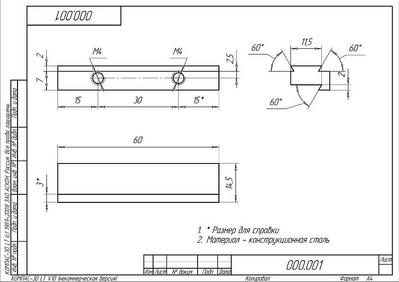

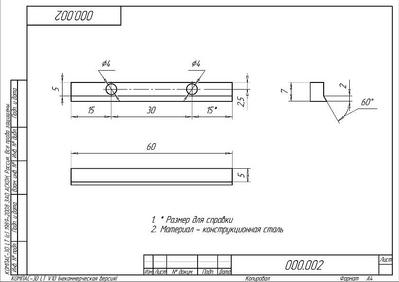

Чертёж и бокового в pdf. Вот так всё это выглядит на винтовке И отдельно от неё (ещё до воронения)
Watchdog 03-12-2010 11:39
Оно. Спасибо!
На всякий случай, может быть кнму-нибудь еще понадобится, продублирую и здесь. Проставка под диоптр на иж-60:
kaarel 03-12-2010 11:49
Watchdog, личку посмотрел? Там ссылочка по твоему вопросу из соседней темы про кольцевую мушку. Детальное рассмотрение этого вопроса есть в книге А.А.Юрьева Спортивная стрельба Москва, ФиС, 1962 г. (Издание второе) во второй главе.
BOL4APA 03-12-2010 13:08
quote:Originally posted by Watchdog: продублирую и здесь.
Спасибо! Не под ИЖ, но все равно нужно
Watchdog 03-12-2010 13:56
kaarel
Спасибо! Книгу Юрьева я уже нашел. Пока от наших спортсменов чего путнего дождешься, проще самому пол интернета перерыть
Кстати о кольцевых мушках. Научился я их делать очень просто, быстро и под любой размер. "Пять минут и он готов"(с) Из оргстекла слим-коробок для дисков. Шайба - наружный диаметр равен диаметру вкладыша, внутренний - дмаметр - по вкусу . Слегка раззенковал абразивным шариком и покрасил зенкованую часть маркером. Усе. Подобные мушки на старых Зулях были, если не ошибаюсь. Нужно -подробно опишу процесс изготовления.
kaarel 03-12-2010 14:05
Думал об этом. Меня смущает несколько моментов:
1. это оргстекло очень легко царапается и зачастую слегка неровное, что искажает картину в прицеле. 2. обеспечение соосности внешнего диаметра и отверстия. 3. обеспечение одинаковой толщины кольца, нарисованного маркером.
Как решаешь эти вопросы?
Watchdog 03-12-2010 14:11
Мишень то смотрится не через стекло, а через отверстие в нем. Все осень резко и контрастно. то что остальное слегка размыто - а какая нам разница. Тем более в намушнике оргстекло очень хорошо защищено со всех сторон. Я вот вдохновлялся, но за отсутствием токарного станка сделал все намного проще.
kaarel 03-12-2010 14:15
Тогда давай свою наколенную технологию, мне как раз кольцевые мушки нужны, а в продаже никак не найду.
Watchdog 03-12-2010 14:26
Я заказал две шайбы с наружным 18мм(это диаметр вкладыша у металлического ИЖа) и внутренним 2,5 (у меня нашелся длинный винт м2,5; если такого нет, то можно и под м3) толщиною порядка 5мм. В кусочке оргстекла сверлю отверстие 2,5, зажимаю винтом с гайкой (через бумажные прокладки)между шайбами и винт в дрель. Напильником обдираю выступающее оргстекло, потом рассверливаю отверстие до нужного диаметра. Довольно геморройный процесс, признаться. приходится рассверливать меняя сверла с шагом 0,1мм. Зато ничего не закусывает и не овалит. Шариковым камнем делаю выборку, процесс как при изготовлении фаски. Потом только аккуратность при покраске. Элементарно просчитать муху под мюбую мишень и на любую дистанцию
kaarel 03-12-2010 14:29
Клёво! Я про дополнительную оснастку в виде шайб не подумал. Просто и достаточно точно. Возьму на вооружение.
georgius 03-12-2010 19:57
Камрады, у меня ситуация следующая - скорость ИЖ-60М упала со 124м/с до 100м/с. Что это может быть? Манжета стоит нормальная - петрухина, цилиндр по виду вполне приличный. Могла пружина сесть? Задник вставляю с усилием 13.6 кг (измерил на напольных весах) - это нормальное усилие для родной пружины?
Стивен 03-12-2010 23:12
Трудно сказать не разобрав и не пощупав. Скорее всего пружина, но лучше для начала попробовать сменить манжету на ижевскую, вдруг поднимется скорость? А если все остальное осталось без изменений, так и грешить на это не надо.
Пал/Бор 03-12-2010 23:22
quote:Originally posted by georgius: 13.6 кг (измерил на напольных весах) - это нормальное усилие для родной пружины?
Родная пружина 60й серии довольно слабая. Сколько в кг я не знаю, но руками не напрягаясь, совершенно спокойно. Такое резкое падение скорости - скорее всего появился сифон. Как найти-выстрел с заткнутым стволом, и смотреть и слушать откуда дует. Возможные места-пробка, досылатель.У вашего 60М очень хитрый магазин. Как там работает досылатель, как плотно он затыкает ствол?Я подозреваю что резинки там жить не будут. Возможно нужно сделать более плотный, вжопудуйный,для единообразной постановки пули в канал. В руки взять бы,было б проще. А так-????
georgius 04-12-2010 09:16
Сифон в заглушке цилиндра (капнул маслом вканавку, дунул в ствол при закрытом досылателе, увидел пузырьки). Буду снимать. Вопрос по демонтажу - для снятия пробки нужно выбить этот штифт (красная стрелка) или же что-то еще нужно (пишут про какой-то винт с грибком и прочее)?
Ka-50 04-12-2010 09:47
quote:Originally posted by georgius: для снятия пробки нужно выбить этот штифт
Да, Юра, именно так. У моего ИЖ-60-ЗМЗ этот штифт сидел "мертвецки", поэтому, при выбивании я его сломал. Обломок засверлил, и кое-как выбил другим твердым штифтом, из которого потом сделал полноценный штифт с грибком. Остается надеяться, что этот штифт в твоем ёжике сидит не так плотно. Может сначала пшикнуть WD-40, или керосином капнуть... Еще момент: в ЗМЗ Ижах пробка сидит без резинки довольно туго. Я выбивал ее при помощи обрезка водопроводной трубы.
georgius 04-12-2010 10:01
Так у тебя тоже сифонило? Сколько м/с прибавило лечение?
