про штифты не знаю... последний раз держал мет. ежика лет 10 назад... вроде как нету там штифта
shvp125 17-10-2010 17:31
Спасибо, попробую на досуге высверлить. Выбрасывать механизьму жалко, мож еще детки постреляют в школе на занятиях клуба.
Kachan 17-10-2010 20:14
shvp125 сейчас покрутил железные ижики в руках - не вижу там штифтов. сам, правда, из них стволы не вытаскивал
Стивен 18-10-2010 08:06
На ИЖ-61 ствол зафиксирован штифтом. Его видно на одной из фоток. Высверливается штифт, затем выбивается остаток ствола. Если просто высверливать ствол, можно раздолбать посадочное место, тогда другой ствол будет болтаться!!!
Kachan 18-10-2010 11:35
Стивен тот штифт - это слева от отверстия под магазины?
Стивен 18-10-2010 13:40
Да, вроде он. Здесь же где-то в этой теме были фотки, как высверлить штифт!
docalex_rpt 18-10-2010 15:25
quote:Originally posted by Стивен: как высверлить штифт!
Перпендикулярно плоскости. Той, откуда он виден.
Kachan 18-10-2010 16:08
а потом, интересно, в коробке резьбу реально будет нарезать, под новый ствол?
Пал/Бор 18-10-2010 17:17
quote:Originally posted by Kachan: резьбу реально будет нарезать,
Дело не резьбе, а в соосности. Ведь потом взявшись за ствол придется канал досылателя переделывать. Зато можно резинку в казенник поставить.
quote:Originally posted by docalex_rpt: как высверлить штифт!
Я всегда думал что его надо высверливать когда выбиваешь. А если высверливать остатки ствола, он и не заметится. Не думаю что он какой то сильно каленый. Самая большая сложность-сделать плотную оправку. Потом проще.
Пал/Бор 18-10-2010 18:17
quote:Originally posted by shvp125: попробую на досуге высверлить.
На "коленке я бы делать не стал. Мне видится такая последовательность-Снимаете компрессор, делаете оправку в канал досылателя, и на небольших оборотах и небольшой подаче растачиваете отверстие .Хорошо бы к этому моменту иметь ствольный бланк с пульным входом, и определиться-на резьбу, или на пресспосадку. Пресспосадка-невозможно поставить уплотнение перед казенником. Резьба-проблема с перепуском. Перепуск ,я бы делал последовательно 2,8-3,0-3,2мм новыми сверлами. На очень малой подаче, и с СОЖем. Вот чем убирать внутренний заусенец-не знаю. Делать вкладыш наверное не стал бы-потом может заклинить, зацарапать.После всего этого загнать(пресс, резьба)ствол и относительно его расточить канал досылателя. После всего этого нужно обратить внимание на заглушку компрессора-там заходная фаска "глобальных"размеров, и гадкая резинка. Собрать в обратной последовательности, после чего очень тщательно обработать напильником. От соосности расточки под ствол будет зависеть совпадение "ласточки"с каналом. Как то так.
shvp125 18-10-2010 20:59
Здравствуйте! Вот про левый штифт я и говорил, просто ни разу еще не сталкивался с пневмо конструкциями, лопатил тему, а вот с высверливанием шпильки пока не попалось ничего. Думал нарезать резьбу внутри канала огрызка ствола и при помощи резьбовой шпильки выпрессовать огрызок ств. но значит шпиля не даст это сделать. А она не перекрывает случаем какой канал? Типа глухой заглушки канала? Вы верливать конечно интересно, но действительно, надо рассверливать постепенно увеличивая диаметр сверла чтоб не уйти с оси. А выпрессовать было бы лучше, по крайней мере родное отверстие казенника осталось бы целым, без задиров и уводов с линии.
Kachan 18-10-2010 21:56
quote:Originally posted by Пал/Бор: После всего этого нужно обратить внимание на заглушку компрессора-там заходная фаска "глобальных"размеров, и гадкая резинка.
позавчерась ставил на место вынутую до меня пробку в железный Иж-61 - ни резинки, ни проточки под нее В итоге посадил на герметик.
Ovalent 18-10-2010 22:24
Соглашусь с коллегами, что штифт на 61 не стоит высверливать "на коленке". Шуруповерт + сверло 3.5 + ИЖ-61. Итог - увело сверло, штифт оказался плотнее коробки. Теперь наверное только фрезер искать.
Ovalent 18-10-2010 22:34
Коллеги, прошу совета.

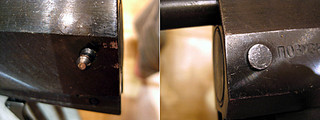

Имеется ИЖ-60 ЗМЗ. У этого ИЖа штифт, фиксирующий переднюю пробку какой-то хитрый, - не такой как у стального же ИЖ-61 ИМЗ. У 61-го выбивался со стороны, противоположной грибку. А у ЗМЗ-шной 60-ки с той стороны шляпа. Удары по грибку ни к чему не приводят, только грибок расклепывается, даже через подкладку. Плоскогубцами ничего не крутится.
Кто сталкивался, подскажите как этот штифт извлечь?
Пал/Бор 19-10-2010 12:00
quote:Originally posted by Ovalent: Кто сталкивался, подскажите как этот штифт извлечь?
Мне кажется это очередной изврат завода. А так это "шляпа" заклепки. Наверное были случаи срезания старого варианта, и завод "усилил"узел. А так все по старому-срезать "шляпу" подходящим сверлом, выбить .Может плохо пойти из за искривления ,если трение посадки было небольшим.
Kachan 19-10-2010 12:17
b]Ovalent[/b] года на правом фото не видно, у меня Ижик 94 года - дык, обычный штифт, без шляпы. Имхо, если год более свежий, то думается мне Пал/Бор прав - рационалицация от изготовителя
Ka-50 19-10-2010 14:28
quote:Originally posted by Ovalent: Кто сталкивался, подскажите как этот штифт извлечь?
Я сталкивался, но штифт не извлек. Вернее, извлек, но поврежденный. При попытке выбить, грибок сломался. Пытался высверлить углубление в обломке чтоб удобней выбивать было - сверло увело. В итоге, выбил этот штифт выколоткой - отрезком твердосплавного прутка ф4мм и тяжОлым молотком!!! Может быть тебе повезет больше...
Ovalent 19-10-2010 15:07
quote:Originally posted by Kachan:года на правом фото не видно, у меня Ижик 94 года - дык, обычный штифт, без шляпы. Имхо, если год более свежий, то думается мне [b]Пал/Бор прав - рационалицация от изготовителя [/B]
Год не помню, но не свежак - рычаг взвода весь целиком стальной. На 61 ИЖе у меня тоже обычный штифт, как на , тот выбился со стороны воронки, а тут..
quote:Originally posted by Ka-50:Может быть тебе повезет больше...
надеюсь. Вечером попробую дремелем сточить эту шляпу и дальше как обычно.
просто удивляюсь как его туда забили?! Шляпа такая страшненькая стала после нескольких ударов молотком, а так она вполне аккуратная была - на заклепку не особо похоже.
ZZton 19-10-2010 16:11
попробуй универсальное средство "WD"оно проникает во все щели! на своем иж 60 змз (95 года)выбивал ударом по грибку-защелке
Ovalent 19-10-2010 17:07
quote:Originally posted by ZZton: попробуй универсальное средство "WD"оно проникает во все щели! на своем иж 60 змз (95 года)выбивал ударом по грибку-защелке
ИЖ день простоял залитый ВД-шкой (просто почистить решил). Безрезультатно.
Значит, штифт все таки выбивается со стороны грибка-защелки? А он (штифт) там не на конус расширяется к грибку разве (аки винт в потай)? На 61 так и было, и забить его ИМХО нереально даже срезав грибок.
