Эм, а затыльник не низковат? Или планируется стрельба только с открытых?
kaarel 27-07-2010 18:47
Да, диоптр. Оптики не будет.
gd.sergej 28-07-2010 22:11

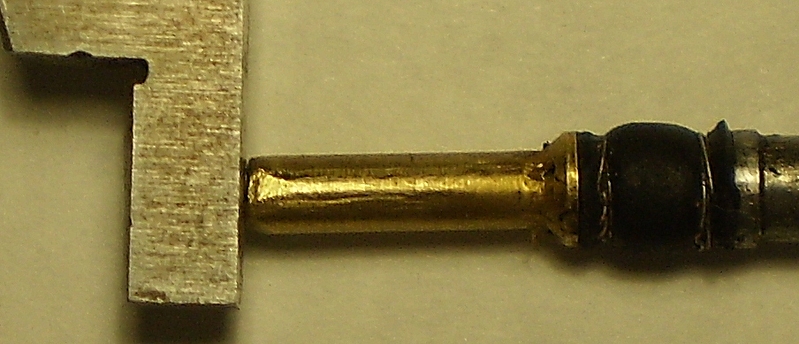

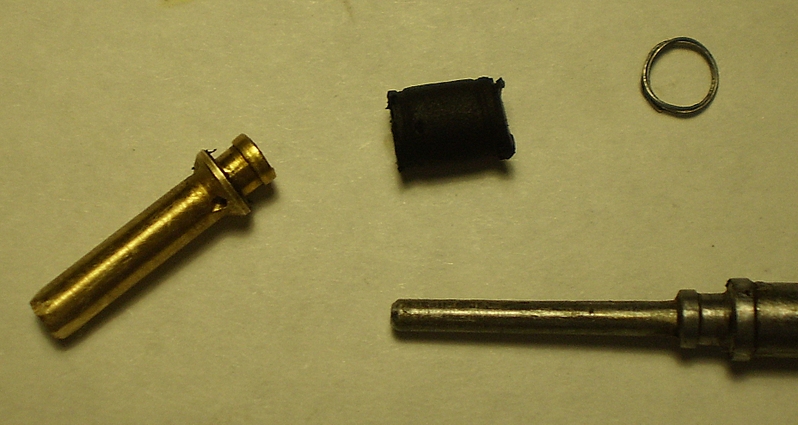

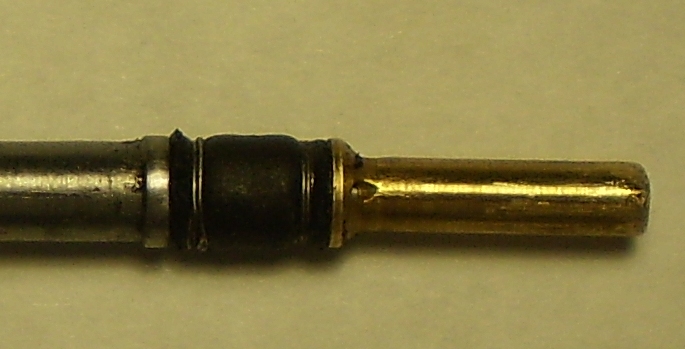

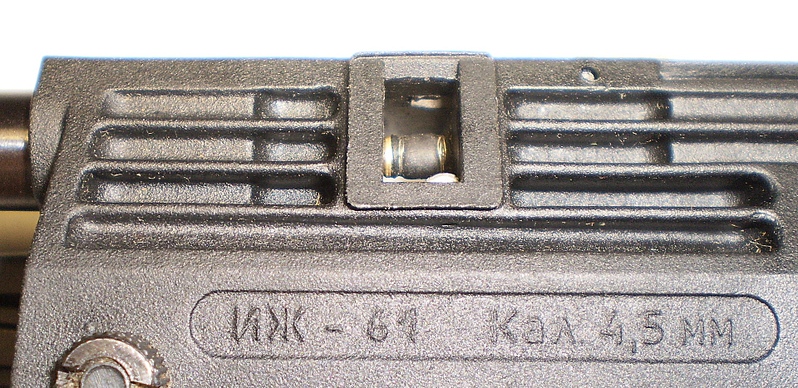

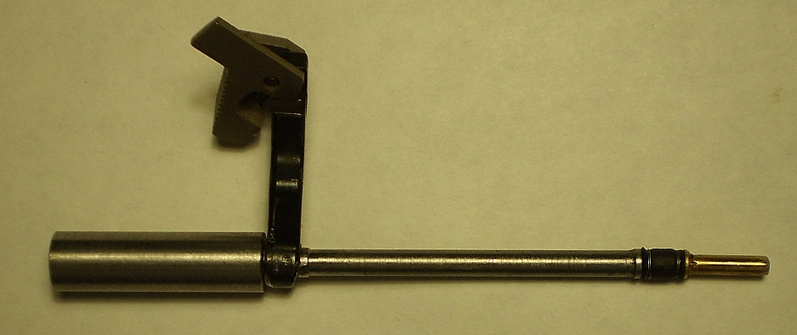

Вношу свои пять копеек и даю решение проблемного узла ИЖ-61, уплотнение досылателя при выстреле. Пока идея реализованная в работающей конструкции узла. Основное это подвижная втулка установленная на конце доработанного досылателя и содиненная с ним куском резиновой трубки. Длина резиновой трубки такая, что в свободном состоянии конец втулки выступает за конец досылателя. При нажатие на конец втулки трубка сжимается и увеличивается в диаметре. Трубка уплотнена на посадочных местах втулки и досылателя мягкой проволокой. Втулка имеет отверстия для подвода воздуха внутрь под резинувую трубку. На магазинах сделана фаска 0,2...0,3 мм со стороны выхода пули. Досылатель свободно проходит через магазин и при упоре пули на входе в ствол, втулка упираясь в пулю увеличивает диаметр трубки, плюс давление воздуха распирают трубку и камора уплотняется. У меня несоосность оси канала ствола с осью досылателя, где он двигается, около 0,5 мм, но конструкция работает. На оцинкованном старом ведре при выстреле появилась не большая вмятина, при штатном досылателе этого не наблюдалось. Фото добавляю.
M@x86 28-07-2010 22:16
Если сам придумал - зачет, а по теме: [:] | | | | | | | [:] Пятая по счету ссылка в первом посте данной темы
gd.sergej 28-07-2010 22:45
quote:[B][/B]
Я видел эту ссылку давно, но конструкция сложная. У меня к относительно простому подвижному звену, работающему автоматом, добавлено еще и давление воздуха, принцип, как в тормозных цилиндрах. При нормальном изготовление уплотнительной резинки, прессованием с армировочными кольцами, все будет просто, и будет работать в этой очень бюджетной винтовке.
Kachan 01-08-2010 17:40
Прошу подсказки - внимательно курю тему по второму разу и пока не пойму такого момента - относится ли втулка в перепуске к "обязательным" апгрейдам? Или по каким-то признакам можно понять, что перепуск мне надо бы уменьшить? Еще, из описания не совсем понятно, из какой части шприца резать втулку - ткните пальцем, плиз
Art27 01-08-2010 18:17
маленький сосок на который одевается сама иголка зелёной штукой... только выточи чтоб как бы шайбочка вокруг осталась)))поэтому лучше шприц где пипка по центру)))
Kachan 01-08-2010 18:35
Art27 ага, по пипке понятно - спасибо! действительно, с центральной пипкой точить удобнее будет а что скажете по необходимости данной процедуры - настолько же необходимо, как кольца на досылателе, герметизация пробки, заливка манжеты и установка "муркиной" резаной пружины, или это уже надо самому судить "по куче"? Глобальный смысл фтулки - он вообще в чем (намного не догоняю)?
Comm 02-08-2010 09:17
что-то я ребята не нашел в зажигалке подходящего кольца, оно гораздо тоньше-меньше. Плохо искал что ли? Где оно там, подскажите?..
Kachan 02-08-2010 10:06
Comm попробуй в другой зажигалке поглядеть, кольца во всех разные, я так понимаю - нужны чуть-ли не самые дешевые зажиглаки из прозрачного пластика (разноцветные такие). Выкручиваешь верхний пластмассовый штуцер (из трубки которого собственно огонь идет), внизу - одето кольцо. Если ошибаюсь - поправьте
Comm 02-08-2010 11:38
Ага. Значит другие бывают. Но я из такой, как описываешь, и снял. Будем искать...
kaarel 02-08-2010 11:43
Оно и есть. Можно больше не искать, кольцо из зажигалки действительно меньше родного, под него свою канавку точить на досылателе нужно, мельче и уже, чем под штатное. Как родное - уплотнительное кольцо винта качества топливной смеси на карбюратор 2108
Comm 02-08-2010 11:59
Я эту канавку второй раз к токарю носил точить. Первый раз маленькая получилась, тогда же и родную резинку срезало. Что-то я поторопился видать...
Kachan 02-08-2010 12:07
Comm вроде как вот тут есть родные (на всякий случай)
PS Интересно, какое тут колечко ))
M@x86 02-08-2010 15:52
quote:Originally posted by Comm: Я эту канавку второй раз к токарю носил точить
Зажать носик в дрель и надфилем выточить необходимую канавку. 5 минут работы. Я на своем ниток с суперклеем намотал и нулевкой подогнал к каналу. Держит железно и изнашиваться не собирается.
Kachan 02-08-2010 16:16
дак нитки с клеем по идее не эластичные должны быть - это ничего? эдак можно тогда и просто буртик на досылателе по кругу наплавить, оловом например
M@x86 02-08-2010 16:19
Гемора больше. Хотя можно попробовать. Основная идея - устранить утечку воздуха, а дальше уже пошла игра воображения - кто на что горазд.
Comm 02-08-2010 16:56
Вот я еще каленую железяку надфилем не точил . Есть станок для этого. Да и вторая это канавка, первая "из коробки" прилагалась И держала хорошо. А нитки я под кольцо от зажигалки подмотал, т.к. оно меньше.
Answord 02-08-2010 17:26
Приветствую, комрады. Достался мне ЗМЗ ИЖ60 от 97 года выпуска во вполне хорошем состоянии. вот только заглянув в цилиндр я не увидел перепуска. Наверное, потому что его перекрывает пробка, которая обточена, и в результате этого безобразия получается по сути канавка на дне, которая создаёт МО:-) Задался вопросом эту пробку вытащить. так вот с какой стороны штифт пробки вытаскивать? выбивать/выкручивать? Да и мажета на моём ижике оказалась какая-то странная, белая, цветом напоминает вайрауховскую(справа),хотя по сути как стандартная ижевская(слева) А ещё досылатель почему-то загнутый
