Я тут стопор для пятки изобрёл и сделал Подробности теперь уже завтра.
denttech 11-11-2009 21:22
quote:Originally posted by gosha-kun: пилить надо!
жду магазин ТТ-шный
vovan77777 12-11-2009 12:55
quote: Я тут стопор для пятки изобрёл и сделал Подробности теперь уже завтра.
супер, ждемс
gosha-kun 12-11-2009 14:06
Чего тема заглохла? Все пилят ТТ-магазины? Устранил
небольшой вертикальный люфт магазина по вертикали (ход вниз примерно 1
мм.). Правда, родной магазин фиксится плотнее ижевского и вероятность
его сползания при стрельбе невелика, но как говорится - "все-таки".
Сварки нет, но есть верные паяльники 100Вт .
Схема простая. Нашел пружинку с Ф проволоки 1 мм., отрезал сегмент
витка длиной прим. 8 мм., подплющил его на наковальне, шлифанул на
Проксоне, освободил от воронения верхнюю часть паза магазина под
фиксатор, вставил тудысь оный фрагмент и осторожно пропаял. Потом
шлифанул заподлицо, подогнал немного надфилем и заворонил. Люфту
досвидос, сразу после щелчка фиксатора вставленный магазин встает как
вкопанный, и сдвинуть его вниз, не нажав кнопку фиксатора, нереально. Работа
нехитрая, но почти ювелирная - очень мелкая деталь эта вставка из витка
пружины, размером и видом... ну как ресница выпавшая. Почему
использован виток пружины: первое - он не раздолбится со временем,
потому как это высокоуглеродистая сталь (в отличие от гвоздолина родной
ижевской обоймы), второе - он уже сразу (искаропки )
повторяет изгиб передней части магазина, потому как уже имеет
полукруглую форму. Его пришлось лишь слегка выпрямить в плоскогубцах.
schmidt 12-11-2009 19:40

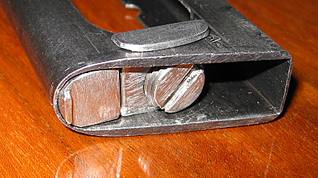

Готово Очень надеюсь, что все будет понятно из фото. Чертежи смысла нет делать, т.к. все пилится по месту.
Интересно, как эта вся конструкция будет реагировать на удары подавателя. Посмотрим, может быть придется что-нибудь изменить.
И еще. На фото не видно, что трубка с обратной стороны имеет пропил, магазин будет заряжаться "кочергой" Как по конструкции со вкладным родным магазином.
ЮрБор 13-11-2009 08:48
quote:Originally posted by schmidt: Я тут стопор для пятки изобрёл и сделал
Очень оригинально выполнен стопор пятки! +100
SHTIRLITZ 13-11-2009 10:25
Красиво! Как я понял, задействована родная пружина для фиксатора пятки, как в боевом магазине. Так же хотел бы сделать, но пока не хочу жертвовать герметизацией трубки
vovan77777 13-11-2009 11:22
отлично и не премудро и оригинально
gosha-kun 13-11-2009 13:11
Кстати, заметил
немаловажный плюс родного магазина: когда он вставлен на место,
полностью исчезает болтанка затвора. Почему это так, еще не обдумал , некогда, только что заметил, а надо уходить из дома. Но факт.
SHTIRLITZ 13-11-2009 16:23
quote:Originally posted by gosha-kun: ...Устранил небольшой вертикальный люфт магазина по вертикали...
Забыл сказать про этот нюанс: Чертежи
преднамерено сделал с таким расчетом, чтобы головка была на 0,8мм выше,
чем в родном магазине. Это нужно для того, чтобы при подгонке фиксатора
магазина не пришлось наваривать или напаивать, чтобы убрать люфт, а
заходить, так сказать, с другой стороны. У меня получилось так, что
после сборки магазин не защелкивался, поскольку головка уже упиралась в
рога казенника, а паз на магазине еще не доставал до защелки.
Подпиливая немного паз, добился четкого срабатывания защелки без
вертикального люфта. Поэтому паз на фотографиях у меня немного больше, чем у других магазинов ТТ.
GenDOS74 13-11-2009 16:28
quote:Originally posted by gosha-kun: Кстати,
заметил немаловажный плюс родного магазина: когда он вставлен на место,
полностью исчезает болтанка затвора. Почему это так, еще не обдумал ,
некогда, только что заметил, а надо уходить из дома. Но факт.
Может потому что голова магазина упирается в затвор?
gosha-kun 13-11-2009 16:36
quote:Originally posted by GenDOS74: Может потому что голова магазина упирается в затвор?
Нет,
у меня там точно нет касания, проверено. Этот гребень на башке обоймы
вообще нафиг не нужен, не несет он никакой полензной функции.
ЮрБор 15-11-2009 11:26
quote:Originally posted by gosha-kun: Этот гребень на башке обоймы вообще нафиг не нужен, не несет он никакой полензной функции
А визуальная проверка горизонтальной соосности магазин-ствол? (вид сверху)
ЮрБор 15-11-2009 11:30
Мне кажется, что по гребню это делать очень удобно
gosha-kun 15-11-2009 11:37
quote:Originally posted by ЮрБор: Мне кажется, что по гребню это делать очень удобно
На
мой взгляд, там очень трудно проверить что-то с гарантированно
корректным результатом, слишком уж все "закупорено". А если частично
разбирать пистоль, результат опять-таки не получается достоверным,
потому что мы в этом случае убираем детали, тоже влияющие на положение
башки. Ну только все совсем ужасающе криво... В моем случае делу помог
самый маленький из найденных в продаже фонариков-брелков - помог
убедиться, что пластину под башку мне ставить не нужно...
vovan77777 16-11-2009 14:55
сделал магазин для тотошки из магазина от 654,пока недоделок. но одно могу сказать точно. вариант имеет право на жизнь. вот теперь как только все закреплю выложу фото.
gosha-kun 16-11-2009 15:04
Вова, сцылк на Попе дай плз, не могу найти второй день.
vovan77777 16-11-2009 16:35
Гош, на что ссылку? я еще не доделал как полностью сварганю так и выложу. просто понял что можно.
ЮрБор 16-11-2009 22:50
quote:Originally posted by vovan77777: сделал магазин для тотошки из магазина от 654
