Если ты умеешь до третьего знака-то должен понять -как до четвертого. Все предельно просто в домашних условиях и на коленке(((
Ты наверное не забыл-отверстие в муфте и рогах мы развернули до размера=8,029. Не забыл? Далее имеем болт от токаря в плюсе 0,1 мм.Болт калим и затем обрабатываем его шлифовкой(контролируем размер по длине микрометром) Примеряем периодически калиброванным отверстием (калибр)размером 8,029. В определенный момент болт с небольшим усилием (легкое постукивание молотком) начнет проходить в калибр. Контролируем прохождение калибра с одинаковым усилием по всей длине болта(подшлифовыем где туже)
В результате мы поимеем на всем протяжении болта натяг к калибру в 0,003 мм Истинный размер нам не интересен-нужен этот натяг.
Далее забиваем болт через рога в муфту,заворачиваем(все обильно смазано шрусом)
Каленый болт быстро приработается к мягкому телу муфты.
Если тебе приходилось когда либо прирабатывать детали друг к другу-то выше написанное -простейший процесс.И точность деталей после приработки будет измерятся четвертым знаком после запятой.
На поверхности болта(она полирована)будут видны микрокольца приработки. Если они по всей длине-значит и приработка деталей произошла по всей длине и мы ни где не прослабили(((
Все делается гораздо проще-дольше описать.
кисть 01-04-2018 18:12
Но вернемся к нашим баранам((( Я имею в виду-к весу поршня...
В последнее время все пытаются превратить его в друшлаг(( Некоторые специалисты предлагают даже люминевый поршень весом аж 140 гр.
Зачем они это делают-наверное сами не понимают.Тут вчера настраивал Хат 125 в седом. При родном поршне и витой пружине(46 витков из проволоки 3,6 мм) выше 3,6 Дж винтовка не выдавала. Применил простенький утяж-50 гр и тут же =4,0 Дж.
Хотелось бы посмотреть "специалиста" с люминевым поршнем в 140 гр-как бы он настраивал винтовку.
брауни 01-04-2018 22:24
quote:Originally posted by кисть: Хотелось бы посмотреть "специалиста" с люминевым поршнем в 140 гр-как бы он настраивал винтовку.
Стравливая/накачивая давление в ГП ! . И делали , насколько помню из д16т ( с жел. кольцом под зацеп ) , и делали именно для эксперимента ( и всё вроде как настроили , что хотели ). Это если мы про одну и ту тему ...
gnom 02-04-2018 02:12
quote: Истинный размер нам не интересен
слив засчитан..
quote: При родном поршне и витой пружине(46 витков из проволоки 3,6 мм) выше 3,6 Дж винтовка не выдавала. Применил простенький утяж-50 гр и тут же =4,0 Дж.
40Дж и даже чуть с хвостиком, в 6.35 хатсан дает и на родном поршне, с пружиной 80кг Выброси наконец свой запас турецких говнопружин.. У меня со старых времен их штук 20 еще валяется, но людям стыдно это устанавливать. Так и валяются мертвым грузом..
кисть 02-04-2018 03:04
quote: слив засчитан..
1.Ты как всегда передергиваешь и меняешь карты под столом(((
quote: Выброси наконец свой запас турецких говнопружин..
2.У меня эти(как ты пишешь "говнопружины") годами работают с изумительной-недостижимой для газовых-стабильностью скорости.
(2)...Ты перестал писать про "говноманжеты" Хатсана 125-и это уже прогресс! Для пользователей-отличные манжеты .Работают с высокой стабильностью скорости.
3.-Не услышал-как поживает твоя винтовка Хат 125 с поршнем из люминия в 140 гр?Это ведь твоя" очередная" новаторская идея в ППП! Ну и как -настроилась винтовка?
Но это все отступления... Подъитожим - На точ...неточность винтовки Хатсан 125 (как мы попытались с помощью аиргинеров) разобраться выше существенно влияют:
1.Шат планки на компрессоре 2.зазоры межу винтом(ось перелома стволы) и муфтой.А так же зазор в рогах компрессора.
Возможно доберемся и до ствола с фасками если некоторые члены сообщества не будут перевозбуждаться при виде простых приспособлений в виде шарика ,шкурки и конуса...
gnom 02-04-2018 03:27
quote: Ты как всегда передергиваешь и меняешь карты под столом(((
Нет, выуживаю ключевые точки из твоего потока сознания
quote: ) годами работают с изумительной
В изумительной винтовке хатсан стоят изумительные пружины. Л-Логика
quote: .Ты перестал писать про "говноманжеты" Хатсана 125-и
Так нет их давно и не жалко.. Даже сам завод давно их не делает, сейчас красненькие, мягенькие.
quote: Не услышал-как поживает твоя винтовка Хат 125 с поршнем из люминия в 140 гр?Это ведь твоя" очередная" новаторская идея в ППП! Ну и как -настроилась винтовка?
Работает Зачем мне свой хатсан? Легкий поршень делается для достижения определенных задач. Не для твоих 40Дж, а для тех кто в них уже наигрался и перерос..
duk1 04-04-2018 21:51
Всем привет ! Строчил сообщение пол часа , да отправил не пойму куда . Придётся всё заново . Год назад приобрёл себе Хатсан 125 ТН, кал 4,5 . Решил сразу же переделать на свой ум . Почитал поверхностно форумы и принялся за укрощение зверюги . Поршень . Конечно же решил облегчить . Но не сверлением , как все . Я ж на заводе работаю !Всё должно быть путём . Решил проточит изнутри . Но поспешев дал токарю размеры не учтя глубину паза под рычаг . Естественно паз пошёл на прорыв . Вроде не большая проблема , всё работает , но нафиг нужно . Я ж на заводе работаю ! Что бы не делать , как все , решил совместить поршень с газовой пружиной .Шток сделал 12мм деаметром . Просто с таким штоком можно качать пружино дома насосом . А с 8 мм-ым штоком пришлось бы делать приспособу для закачки от баллона . Саму рабочую , так сказать , часть не взвесил по запарке . В собранном виде это чудо весит 360 грамм . Накачал туда ,судя по напольным весам . Это соответствует 170 атм при штоке 8мм. Уплотнение поршня в компрессоре сделал просто резиновым кольцом вместо манжеты . Так уже делал на ИЖ 53М . Всё работает . Правдо активно из него не стреляем . Перепуск . Конечно же в переделку . Но не рассверливать и не уменьшать деаметр . Выдвинул ствол назад . Перепуск выфрезеровал . Длина его стала 3мм и получилось , как бы седло для ствола . Сам ствол укоротил до 30,5 см. На хрена !? Ну естественно казённая часть сделана по-новому . Дульная фаска вылизана . Я ж на заводе работаю ! Приклад . Совершенно невероятным образом , с бухты барахты , утяжелил . На сколько точно не заню . Но больше килограмма . Как я эту хрень буду таскать , пока ещё не придумал . Придётся подкачаться . На оружиносца раскошелиться на смогу . Я ж на заводе работаю ! Сегодня вечером , когда солнце шло в закат , я гордо выволок это приспособление из мастерской . Смеркалось ! (Всё по классике). Поставил кусок фанеры 10мм к собачьей будке , отмерял 18,5 доступных метра, вложил боеприпас весом в цельный грамм и..!!! Ни хрена себе !!! Я умудрился не испортить творение ! Стреляет ! Навылет !
Вобщем . Скорость буду мерять вероятно на следующей недели , приедет товарищ с хроном . А, да ! Поставил модер почти на весь ствол . С четырьмя стаканами , по Питерской схеме . Глушит или нет пока опять же не ясно . Жду критики .
gnom 05-04-2018 02:24
quote: Уплотнение поршня в компрессоре сделал просто резиновым кольцом вместо манжеты .
Обязательно надо демпфер врезать.. С торца сделать углубление и вставить резиновый пяточек. Только надо помнить, что материалу нужно место куда он будет течь. Т.е. в самом пяточке надо будет сделать углубление. Или проточку в посадочном месте.
duk1 05-04-2018 08:57
Я думал про это . Но у меня там нет места для этого . Там заправочный клапан и винт сброса давления . Я тупо вложил в дно компрессора кусок кожи .
gnom 05-04-2018 15:38
Можно сделать кольцевую проточку, только опять же фрезой отвести зоны расширения.
Nikkk 06-04-2018 12:01
Блин, этот шедевр превзошел творение товарища Кисть. Вот, учитесь, как надо на заводе работать. Что то я зря пропускал такую познавательную тему.
duk1 06-04-2018 10:26
И не говори ! Но я не для обучения людей , а для того , что бы так не делали . Сначала нужно у знающих людей всё выведать , а уж потом резать . Как говориться -один раз отмерь , потом семь раз пили приваривай !
кисть 06-04-2018 14:12
quote: 6-4-2018 00:01 Блин, этот шедевр превзошел творение товарища Кисть. Вот, учитесь, как надо на заводе работать. Что то я зря пропускал такую познавательную тему. edit log
Интересно но не ново.Подобный опус уже был. Там есть и поршень расточенный изнутри до пересечения с канавкой под тягу взвода и резиновые кольца ,уплотняющие поршень...
Я в той теме пытался покритиковать-все потерли и подчистили-так здесь принято.
Правда в той теме автор пытался претендовать на новизну и креативность. Но тем ни менее бред останется бредом и глупостью,независимо из чьих уст он произнесен(((

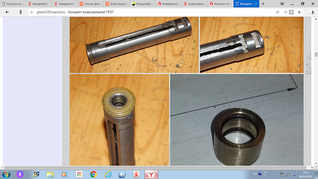

Освежим память -вот фото поршня и втулки с резиновыми кольцами-эти кольца должны уплотнять ствол.Ствол проходит внутри поршня. От сюда видать растут уши...
К сожалению фото не грузится
Ну вот -не прошло и пол дня-фото загрузилось(((
Странно -на этом фото мы видим поршень так же проточенный изнутри до канавки.(((
gnom 06-04-2018 16:03
quote: бред останется бредом
Ну рас Ыксперд сказал..
Vassily64 18-04-2018 19:37
Здравствуйте "хатсаны" ))) Я сдесь новый, тема огромная, поэтому может и повторюсь... У меня на новом 125 пошли в затир шайбы центрирующие ствол.Я после покупки разобрал его что бы снять с консервации и после сборки (может перетянул болт?) через десяток +- выстрелов появился скрип, потом скрежет и пришлось разбирать. Задиры страшненькие. И на шайбах и на самой втулке. Втулку зачистил и шлифанул, а вот как быть с шайбами? Отдавать 500-600р за 2 неизвестно из чего сделаных не хочется. Может кто посоветует что нибудь испытанное?
gnom 18-04-2018 23:21
Такое бывает в двух случаях. Если обезжирить или если "смазать" силиконом.
Непушист 19-04-2018 12:48
quote:Originally posted by Vassily64: Может кто посоветует что нибудь испытанное?
1. Толщина у них какая? 2. Они плоские или как нр у Диан - "тарелкообразные"?
gnom 19-04-2018 01:52
Они плоские, но по краям чуть-чуть загнуты, что бы не сдвигались при сборке. С чуть большими проблемами можно собрать и без отгибов. Можно нарезать лазером, можно пару штук вытравить..
Непушист 19-04-2018 08:43
quote:Originally posted by gnom: Можно нарезать лазером, можно пару штук вытравить..
...можно вручную из пружины-углеродки, как такие вещи делаю я... К тому и спрашиваю про толщину, есть кусок подходящего чисто по свойствам материала, с оказией мог бы передать, но боюсь многим проще купить готовые...
MOISHANSK 19-04-2018 14:03
quote: в двух случаях. Если обезжирить или если "смазать" силиконом
Голосую за попадание "песка" в данный зазор , т.к.
quote: через десяток +- выстрелов ...
. А шайбы там всё - таки далеко не из жести , чтоб сразу до дыр-то ... Хотя если хорошо обезжирили и затянули на сухую - то мог и сам металл закусившийся выступить в качестве песка/абразива ( но собрать на сухую - это надо умудриться ... А вот на песок у меня бабьё кидало иж38 - чуть не стукнул дуру ).
