Ну да - щекой на барабан, и для перезарядки кисть руки надо будет назад чуть ли не за ухо закидывать... Пытаюсь себе предствить оперативную перезарядку такой компановки: ободранная щека, вывих кисти руки, мат... Хотя... на вкус и цвет...
Leftenent 25-08-2009 18:51

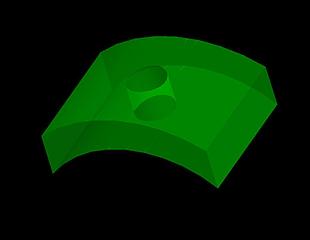

Интересно, как перезаряжают Эдган, Т4, Сверчок, да почти все пневмобулки? А вообще, если внимательно рассмотреть 3D проект, то там имеется "щека" - чтобы не царапать морду барабаном.
hunterX 25-08-2009 19:15
а ежли новую "помповую" применить?
TVA 25-08-2009 19:25
quote:Originally posted by SovenokSol: изюминку редуктора выдам попозже,.. по доброму ошалеете
Интересно, что можно добавить к редуктору, кроме термокомпенсации, эксцентриситета и возможности замены резервуара без стравливания заредукторного объема?
И такой вопрос: если резервуар удлиняется на 100мм без эксцентрика, то как это влияет на максимально возможный диаметр саунд-модератора? (хотя внутренний голос говорит, что стык редуктора с резиком таки выполнен эксцентрично )
SovenokSol 26-08-2009 12:51
quote:Originally posted by братушка: Ну да - щекой на барабан, и для перезарядки кисть руки надо будет назад чуть ли не за ухо закидывать... Пытаюсь себе предствить оперативную перезарядку такой компановки: ободранная щека, вывих кисти руки, мат... Хотя... на вкус и цвет...
Конструктив создан 1 год назад. Обкатывался в металле полгода на полевых испытанях. Давал на растерзание в лапищи неверующим огнестрельщикам на охоте, огнестрельщикам понравилось. Теперь представлено на всеобщее обозрение. Привыкаешь перезаряжать очень быстро. К тому же я ручку размером сделал именно под ЛАПИЩУ в перчатке.
quote:Originally posted by TVA: И такой вопрос: если резервуар удлиняется на 100мм без эксцентрика, то как это влияет на максимально возможный диаметр саунд-модератора?(хотя внутренний голос говорит, что стык редуктора с резиком таки выполнен эксцентрично )
Нету эксцентрика.
Принцип работы редуктора пока не выдам , хотя все его знают. Ну вот никто такого не делает. Кстати на счет термокомпенсации - нету ее там, скорее всего даже наоборот. Винтовку пользовал на улице только при положительной температуре от +10 до +25.
Ложе из фанеры:фанера щепится до 2х мм слоя, детали вырезаются по шаблонам, прихватываются между собой термопистолетом. Затем полиэфирная шпатлевка со стеклом и финишная. Окраска.

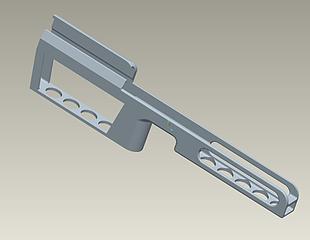

Модер ф24 наружный, неразборный, контрится на стволе . Коробка поднимается "лунами". Ствол жестко фиксится на 3 грани в восьмерках. Резер свободно болтается +-0,5мм в передней восьмерке. Спусковой механизм родной, соединяется с крючком подпружиненной тягой.
Родные детели применены по максимуму, иначе винтовка выйдет золотой.
TVA 26-08-2009 01:34
quote:Originally posted by SovenokSol: Принцип работы редуктора пока не выдам, хотя все его знают. Ну вот никто такого не делает.
Это от недостатка информации. Хотя всё знать невозможно в принципе "У меня это соотношение достигает 308/1 ... Площадь клапана высокого давления - 0,5 мм2 Площадь поршня (мембраны) - 154 мм2"
SovenokSol 26-08-2009 01:40
Температурная компенсация, 2 года назад читал
Я противник чтоб редуктор за стелка думал.
TVA 26-08-2009 02:01
quote:Originally posted by SovenokSol: Коробка поднимается "лунами".
Хорошее решение. Но как в таком случае работает храповой ловитель ударника?
SovenokSol 26-08-2009 11:42
Храповик выбросил, винтик взведения заменил более длинным. А еще для надежности все М4 в коробке перерезал на М5 и заменил на более динные.
В остальном все штатно.
TVA 26-08-2009 12:28
quote:Originally posted by SovenokSol: Храповик выбросил... В остальном все штатно.
Понятно. Он просто лишняя деталь, его и выбросить не жаль Подозреваю, что вопрос о предохранителе будет излишним.
P.S. Есть детский мультик, , сюжет которого нанизан на роль маленького храповичка .
SovenokSol 26-08-2009 14:51
Из ссылки:
quote:Originally posted by y6uBaTop: Проверь, не протерялась ли пружинка маленькая, поджимающая стопорный механизм ударника. Или вообще весь механизм. Без этой малой приблуды появляется страшный перерасход, очевидно ощутимый на слух.
Подозреваю что тебе лишь бы придраться .
Ловить отскакивающий ударник это очень важно для расхода и т.п. Я это прекрасно знаю.
А также знаю что: без ловителя система прекрасно работает, если ее настроить как я описывал, читай внимательнее:
quote:Originally posted by SovenokSol: начинаем при полностью выкрученном поджиме. Крутим поджим, скорость растет очень быстро. А потом прибавляет 2,3 мыса за оборот, и уже грохочет перерасход. Возвращаемся на 1 оборот, вот и все. Либо поднимать заредукторное и повторить шаги.
Конструктив продуман на максимальное удешевление модернизации винтовки. Максимальную ремонтопригодность и понятность для юзера.
Предохранитель вынул в первый же день. Из-за этой хрени только обломы по забывчивости.
Эксплуатация булки показала что дернуть за ручечку перед выстрелом, как и оснастить новым барабаном занимает пару секунд. И всегда хожу с разряженным стволом.
TVA 26-08-2009 15:07
quote:Originally posted by SovenokSol: Подозреваю что тебе лишь бы придраться
И это вместо того, чтобы поблагодарить оппонента за проделанную работу... Ох уж эти женщины!.. Всё, ухожу, обиделся .
Leftenent 26-08-2009 15:55
Проект очень нравится! А можно фотку готового образца?
Если Sovenok еще только учится (дизайнер? конструктор?), то скоро он порадует красивым и интересным дизайном вещей и машин. PS* Была такая книга: "О красоте вещей и машин"
Pasha_S 26-08-2009 16:35
А мне вот интересно какие результаты получились с этим редуктором? Количество выстрелов, скоростя. Подьем коробки ведет за собой новый перепуск ,восьмерку. Нах предохранитель и отскок. Без подьема коробки нах модер ибо резик торчит за ствол на 8 см
Leftenent 26-08-2009 16:48
quote: Ох уж эти женщины!..
А ведь толковых женщин очень мало, тем более разбирающихся в машиностроении и дизайне - ценить надо!
Leftenent 26-08-2009 16:52

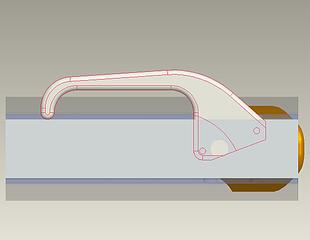

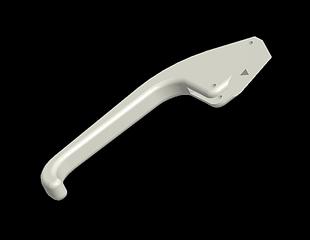

А ложе обалденно нравится! Правда это во мне говорит яхтсмен... - люблю я такие конструкции... (да и рычаг оригинальный - сворую я ,однако, формочку)
Leftenent 26-08-2009 16:58
quote: Подьем коробки ведет за собой новый перепуск ,восьмерку.
В компоновке булки и так новые "восьмерки", а перепуск - тьфу - я когда настраивл, вообще их пять штук сделал (с разными диаметрами)
Pasha_S 26-08-2009 17:21
quote:Originally posted by Leftenent:
В компоновке булки и так новые "восьмерки", а перепуск - тьфу - я когда настраивл, вообще их пять штук сделал (с разными диаметрами)
Все легко когда есть где сделать, а если негде? Да и не все хотят булку. На каком диаметре перепуска остановился?
Воронение. Караул
)
