МР 661К Дрозд с бункерным заряжанием


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]
b134oc
14-08-2010 14:22

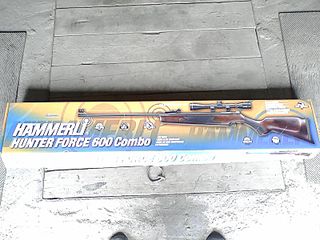

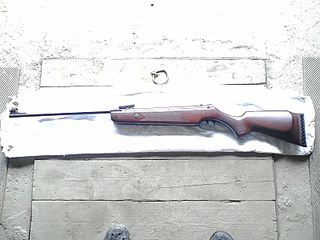

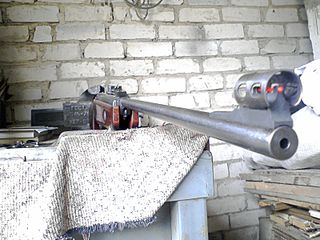

И так Hammerli Hunter Force 600 Combo.

click for enlarge 1600 X 1200 275,8 Kb picture

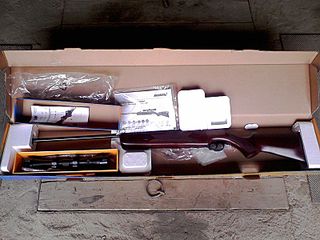

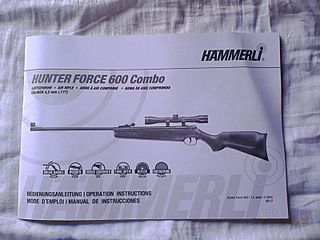

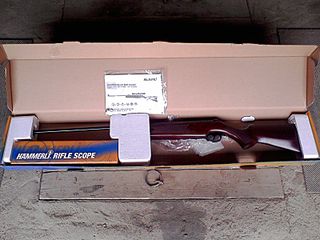

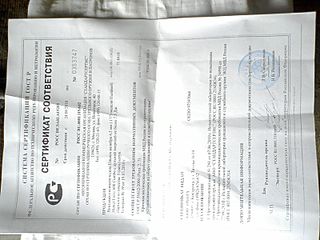

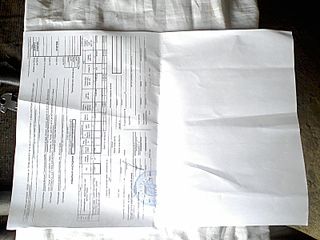

Коробочка, а в ней винтока, прицел, инструкя к винтовке и прицелу, сертификат, товарный талон.


[URL=http://forum.guns.ru/forums/icons/
forum_pictures/003614/3614533.jpg] click for enlarge 1600 X 1200 256,9 Kb picture [/URL]

click for enlarge 1600 X 1200 266,2 Kb picture

click for enlarge 1600 X 1200 203,5 Kb picture

Поршень без дырки. Длина-10,8 см (с зацепом 14,9 см), диаметр-24,3 мм.

click for enlarge 1600 X 1200 255,9 Kb picture

click for enlarge 1600 X 1200 232,2 Kb picture

click for enlarge 1600 X 1200 225,4 Kb picture

click for enlarge 1600 X 1200 279,6 Kb picture

click for enlarge 1600 X 1200 219,0 Kb picture

click for enlarge 1600 X 1200 165,2 Kb picture

click for enlarge 1600 X 1200 153,0 Kb picture

click for enlarge 1600 X 1200 156,1 Kb picture

click for enlarge 1600 X 1200 279,5 Kb picture

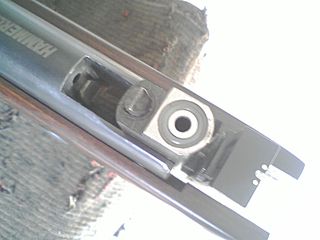

click for enlarge 1600 X 1200 132,9 Kb picture

click for enlarge 1600 X 1200 130,5 Kb picture

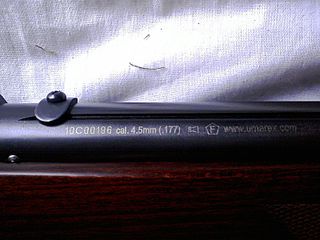

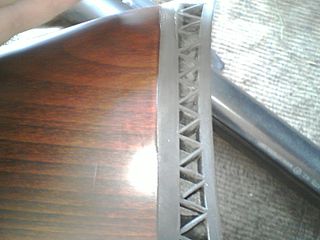

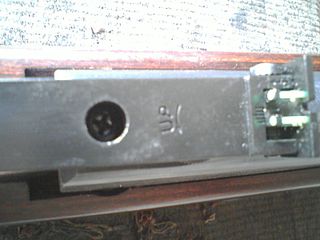

Дальше. Заметили букву (F) на компресоре, и код мощности на кробке выше штрих кода, который говорит о мощности до 7,5 ДЖ, т.к. заранее скажу что прижина в ней ослаблена, шайб в перепуске нет. Качество ложе, затыльника и наружних деталей хорошее. Идем дальше.

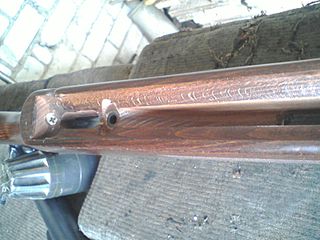

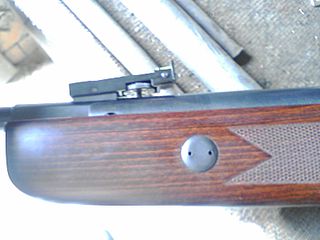

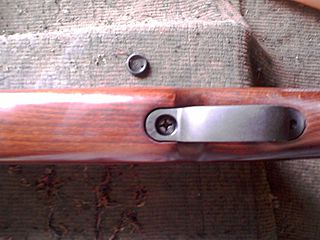

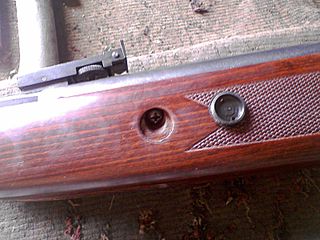

Вынимаем заглушки, отвинчиваем два боковых винта (они под углом) и один большой на спусковой скобе. Вынимаем компресор и ствол в сборе.

click for enlarge 1600 X 1200 281,6 Kb picture

click for enlarge 1600 X 1200 247,4 Kb picture

click for enlarge 1600 X 1200 204,5 Kb picture

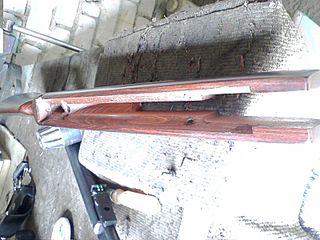

click for enlarge 1600 X 1200 260,6 Kb picture

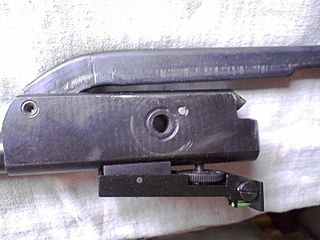

Ствол к компресору в рогах крепится двумя болтами, основным и его контрящим, шайб нет.

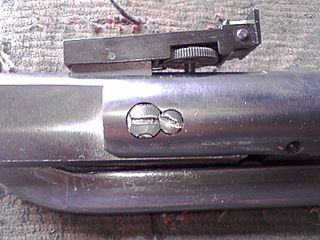

click for enlarge 1600 X 1200 258,2 Kb picture

Далее откручивае эти болты в соответствующем порядке, они на герметике, так что прийдется приложить значительное усилие.

click for enlarge 1600 X 1200 119,6 Kb picture

click for enlarge 1600 X 1200 112,2 Kb picture

click for enlarge 1600 X 1200 211,7 Kb picture

click for enlarge 1600 X 1200 223,7 Kb picture

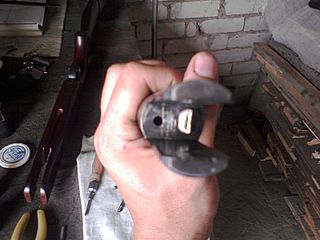

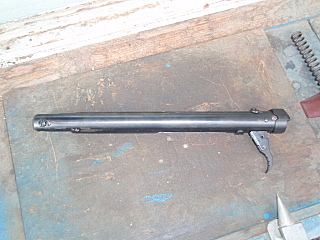

Между рогами компресора шайб нет, но люфт тоже отсутствует.

[URL=http://forum.guns.ru/forums/icons/
forum_pictures/003614/3614633.jpg] click for enlarge 640 X 480 135,7 Kb picture [/URL]

Да диаметр перепуска 4 мм.

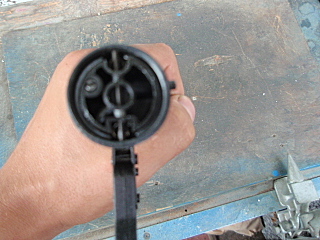

click for enlarge 640 X 480 147,2 Kb picture

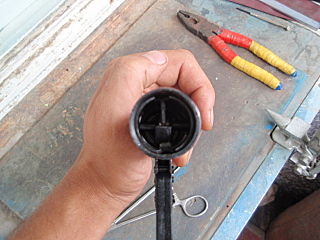

Снимаем пластиковый колпачек, осторожно вынимаем штифт вертикальный, достаем 2 пружинки, вынимаем предохранитель с пружиной, медицинским зажимом достаем пластмассовую деталь в которой это все крепится (осторожно там подпружиненный шарик), далее выбиваем штифт спускового крючка и достаем последний. Затем еще одну металлическую деталь черного цвета. После этого осторожно откручиваем стопор оптического прицела и достаем еще одну металлическую деталь белого цвета (она упирается в направляющую пружины).

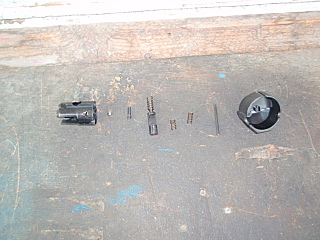

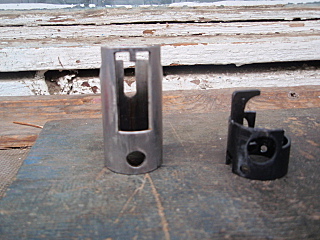

После всех махинаций имеем вот такую кучу деталей.

click for enlarge 640 X 480 136,8 Kb picture

click for enlarge 640 X 480 147,4 Kb picture

click for enlarge 640 X 480 136,8 Kb picture

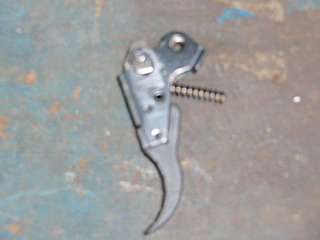

click for enlarge 640 X 480 143,0 Kb picture

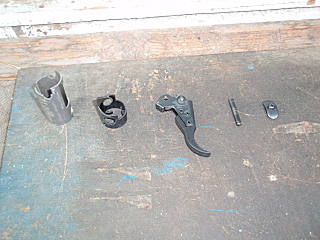

click for enlarge 640 X 480 144,5 Kb picture

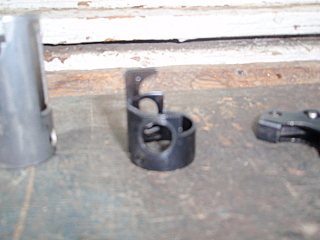

click for enlarge 640 X 480 128,2 Kb picture

click for enlarge 640 X 480 136,0 Kb picture

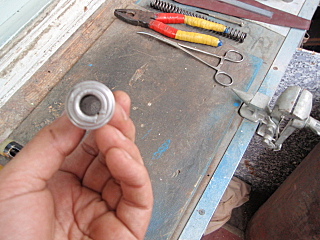

click for enlarge 640 X 480 143,8 Kb picture

click for enlarge 640 X 480 142,1 Kb picture

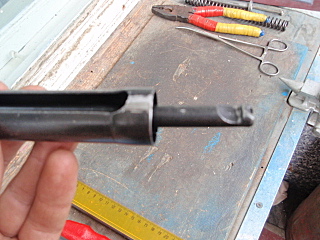

Поршень без дырки, длина-10,8 см (сзацепом-14,9 см), диаметр-24,3 мм.

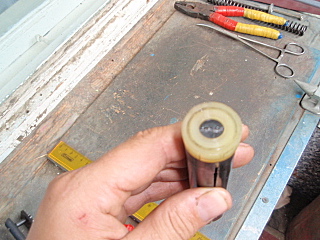

click for enlarge 640 X 480 138,9 Kb picture

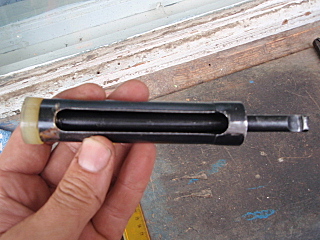

Манжета пластик, качаство на уровне, воздух не травит, диаметр-25,5мм, толщина 8 мм.


click for enlarge 640 X 480 146,4 Kb picture

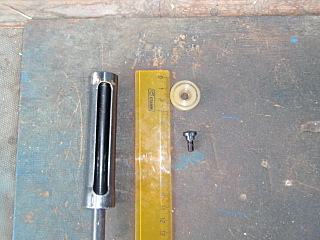

Сам компресор диаметр-25,5 мм, рабочий ход 7,5 - 8 см.

click for enlarge 640 X 480 149,5 Kb picture

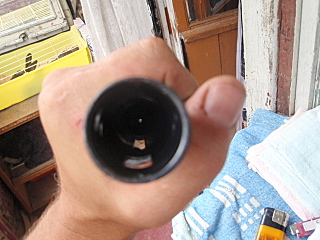

click for enlarge 640 X 480 144,2 Kb picture

Вот пожалуй и все. порядок сборки в обратной последовательности:
-поршень, пружина, направляющая, втулка белая, надавить зафиксировать стопором оптики, втулка черная, спусковой крючок, плстиковая с шариком, предохранитель с пружиной, еще 2 прижинки, вертикальный штифт, пластиковая заглушка. Рычаг тяги в паз компресора и поршня, болтами крепим ствол, контрим вторым болтом, тремя болтами крепим ложе, ставим заглушки. Дальше наслаждаемся.

Вот пожауй и все. Может что не так, извините писал первый раз. Будут вопросы по возможности отвечу.

Mixamarket
14-08-2010 18:35
quote:
Originally posted by b134oc:

Может что не так, извините писал первый раз.



Для первого раза пойдет
avic
17-08-2010 11:46
Про ствол напиши, сколько и какой формы нарезы.
Ригель подозреваю у всех китайцев одинаковый, на всех переломках вне зависимости от прототипа.
Спуск никак не регулируется?
Непонятно, как крепится мушка на стволе
azz10
17-08-2010 13:58
Очень похожа на Норику МГ.
quote:
Originally posted by avic:

Непонятно, как крепится мушка на стволе



Если она клон Норики, то 2 винтика в ствол крепят мушку.
Хвойный лес
17-08-2010 15:42
смесь норики кроно с китайской б1, спуск страх, однако казёник акуратный и ложе красивое для дешёвой винтовки
как стреляет, мыс, кучность?
