quote: Блин, сори, AlexVII, у
меня фотик временно одолжили, так что с апом УСМ придется немного
повременить... как тока фотик заберу - сразу фоткану, что там и как
делать.
Еще не вернули?
AlexVII 30-06-2009 15:46
А как в Gamо
запихать газовую пружину и возможно ли это?
Космонавт78 30-06-2009 17:04
quote: А как в Gamо
запихать газовую пружину и возможно ли это?
Стукни
Петрухе, ИМХО
его пружины очень даже не плохие...
snap 30-06-2009 17:25
Насчёт "как
поставить",порой мои посты ,где то я говорил с фотками как это сделать
без специальной приспособы.
greeca 30-06-2009 19:46
хех... че то всю
тему прочел, а так и не нашел советов как уменьшить ход ск ,а то при
спуске приходится тянуть чуть ли не до параллельного положения
относительно винтовки. может кто нибудь с картинкой мне указать что надо
в усм мне сделать чтобы отрегулировать ход ск?
Alexandro 30-06-2009 19:57
quote:Originally posted by
greeca: всю тему прочел, а так и не нашел советов как уменьшить
ход ск
усм надо апать(колечко на ось), без этого
родной болтик просто для антуражу
greeca 30-06-2009 20:18
здесь все
нашел, буду действовать
Mr_Yakudza 01-07-2009 12:41
quote:Originally posted by
AlexVII: Еще не вернули?
отвоевал
камеру свою))) щас выложу)
только заранее говорю, нужен токарь,
1 простенькую втулку выточить. рублей 50 стоит.
Mr_Yakudza 01-07-2009 02:21
ну значится
так, имеем такой вот спусковой механизм. (тягу предохранителя от
выстрела с открытым стволом я снял. Вам ее снимать не обязательно).
предохранитель я
снял, мешал фоткать.
Вынимаем ось спускового крючка. Для этого
снимаем сперва рогатую шайбу.
Я для таких целей
юзаю отвертку с тонким плоским шлицем.
Вставляем угол
шлица в вырез шайбы и потихоньку тянем на себя. ПОТИХОНЬКУ! а то улетит
еще к ебеням и ищи шайбу эту по всей комнате.
Вынули? хорошо,
теперь выдавливаем ось крючка (давим вниз).
дальше либо
крючок сам выпадет вам в руки, либо просто потяните его вниз.
Вот что тама
есть.
Слева направо -
пружинка крючка, ее ось и толкатель шептала (именно на него мы и оденем
втулку).
Как поступить с пружиной и осью? я их выбрасываю.
Пружинка тугая слишком, без нее спуск намного мягче, но без холостого
хода. Выбор за вами. Можно сделать пружинку самостоятельно из более
тонкой проволоки.
Вот втулочка, которую нужно надеть на толстую
часть толкателя шептала.
Параметры втулки:
внешний диаметр - 7 мм, внутренний - 5 мм. Высота - 3,3 мм. Материал
- сталь, латунь, бронза. Сделать такую у токаря дело пары минут.
Только больше 50 рублей такая деталюшка не стоит.
Значит сперва
вставляем втулку внутрь этого отверстия крючка.
а потом прогоняем
толстую часть толкателя через втулку и через оба отверстия в крючке.
ЗЫ, втулку свою я
куда-то прохихикал, поэтому сфоткать пришлось без нее))
И потом
вставляем всю эту конструкцию в колодку УСМ, вставляем ось.
и защелкиваем ось
шайбой.
Теперь меняем
регулировочный винтик. Я надеюсь не надо объяснять, где он?
Справа заводской,
слева не заводской
Оба винта
М3, левый с длиной резьбовой части 6 мм, правый - 8 мм. более длинный
винт позволяет распределять соотношение рабочего и холостого хода в
большем диапазоне, нежели короткий заводской винт.
Выкручиваем
старый, вкручиваем новый. у меня он
вкручен до такого положения:
В итоге вот
что вышло: поменяли винтик регулировки, одели втулку на толкатель
шептала, убрали пружинку крючка или заменили на другую. или вовсе
оставили на месте.
Часть 2. Только для продвинутых!
на фото
переточенные шептала.
для увеличения
перекрытия и для получения возможно настроить гамовский усм так, чтобы
рабочий ход был максимально возможно коротким, необходимо сточить
скругления на рабочих поверхностях 1 и 2 шептала.
на фото ниже уже
сточенные шептала:

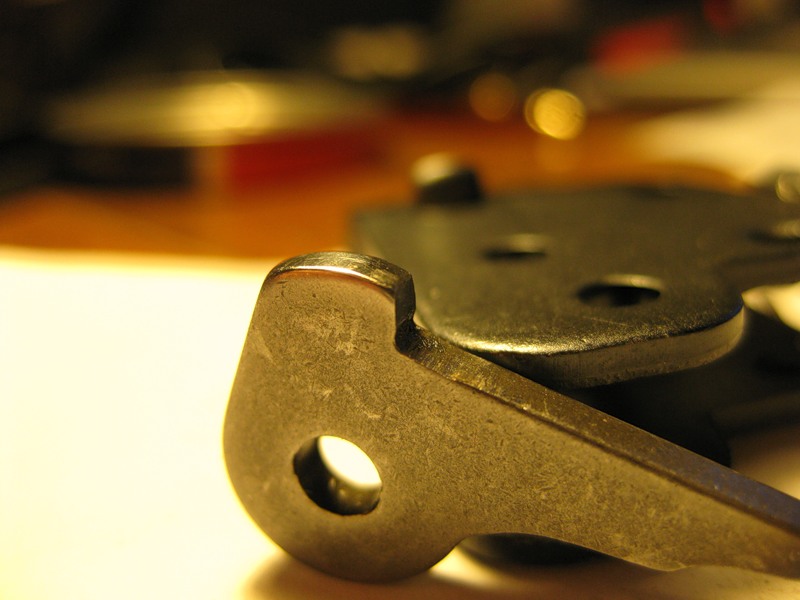

первое
далеко не идеал
по исполнению, нужна добиться угла 90 градусов.

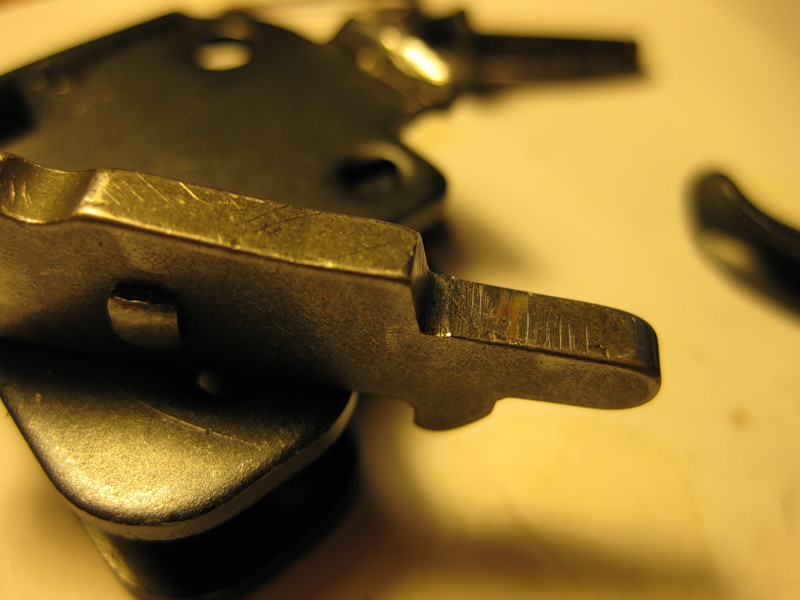

и второе
тоже
не фонтан, но лучше чем с завода.
Я точил на
алмазном диске, просто держа шептало в руках.
ну вроде бы все. если
есть вопросы - спрашивайте.
Космонавт78 01-07-2009 02:42
Тимур,
красивый отчет! Сразу видно хозяина темы!
sheka79 01-07-2009 03:04
Привет участникам!
На днях забрал у токаря поршень(обрезал на 5 мм),замеры показали СР
10,5 239-241,Baracuda Match 253-255,без дизеля и стабильно! Настрел
пружины около 1500,манжета притёртая утяжелитель 90 грамм(обрезанный
мурочный)Мелочь а приятно!
Mr_Yakudza 01-07-2009 03:14
255 баракудой
это хорошо) поздравляю!
sheka79 01-07-2009 03:30
quote: 255 баракудой это
хорошо) поздравляю!
Спасибо! Но на месте не
сидится, я тщательно промерил всё и уже в работе ещё один поршень, он
будет обрезан на 7 мм! Надо будет ещё подточить немного тягу взвода. Как
поставлю отпишу что дадут эти 2 мм
sheka79 01-07-2009 03:37
[QУОТЕ][Б]255
баракудой это хорошо) поздравляю! [/Б][/QУОТЕ] Спасибо! Но на
месте не сидится, я тщательно промерил всё и уже в работе ещё один
поршень, он будет обрезан на 7 мм! Надо будет ещё подточить немного тягу
взвода. Как поставлю отпишу что дадут эти 2 мм
snap 01-07-2009 07:13
quote:Originally posted by
sheka79: я тщательно промерил всё и уже в работе ещё один
поршень, он будет обрезан на 7 мм!
Фото
выкладывай.
sheka79 01-07-2009 14:19
quote: Фото выкладывай.
Заберу
поршень и постараюсь выложить фото (временно нет цифровика в наличии)
greeca 01-07-2009 16:30
Тимур спасибо за
фоторепортаж, я вот только не понял, если убрать только пружинку то
можно не ставить втулку и более длинный винт?холостого хода не будет,
или надо все вместе делать?
Mr_Yakudza 01-07-2009 16:51
если вы уберете
пружинку, но не поставите втулку - появится достаточно приличный люфт
крючка, который раньше компенсировался пружиной. Поэтому втулка
выполняет 2 роли - сокращает холостой ход крючка и убирает его люфт.
винтик
я ставлю всегда, но толк от него будет только в случае переточки
шептал, иначе этим длинным винтом вы настроите спуск так, что при взводе
шептала сразу будут вставать на скругления и пойдут срывы... что очень
чревато. так что советую сперва переточить шептала, это просто, а
потом уже вставлять более длинный винт
starshoi 01-07-2009 18:00
Молодец
Тимоxа, правильное решение.
AlexVII 01-07-2009 21:21
quote: ну вроде бы все. если
есть вопросы - спрашивайте.
Блин! А ведь мне
это удалось!!! Спасибо огромное за фотоучебу!
Ау, давайте тоже обьединимся ?!?!?!
