Переводчик-предохранитель (Кедр снизу).

Переводчик-предохранитель (переводчик) на Есауле претерпел небольшую переделку, которая исключает возможность незаконной 'модернизации' УСМ. Переделка заключается в снятии выступа, который обеспечивает рабочее положение деталей УСМ при режиме автоматической стрельбы. Как и писалось ранее, Есаул и другое травматическое и служебное оружие лишены возможности автоматической стрельбы. Вот и переводчик обеспечивает лишь постановку Есаула на предохранитель.

Ударно-спусковой механизм (УСМ).

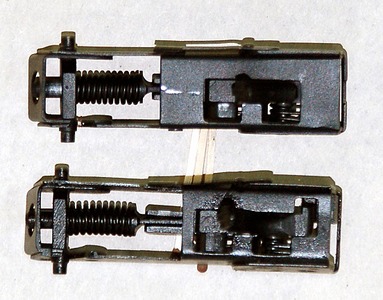

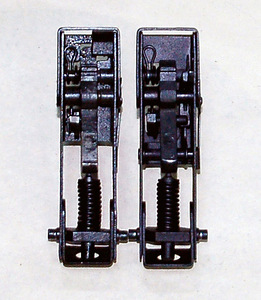

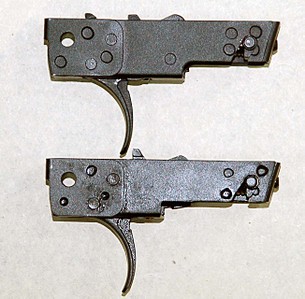

УСМ в сборе в взведенном состоянии выглядит так (Кедр сверху и справа)

Нетрудно заметить, что в УСМ Есаула отсутствуют детали (справа от курка - верхнее левое фото), предназначенные для автоматической стрельбы, которая запрещена законом. Вернее отсутствует составная деталь - шептало автоспуска и 'Г'-образный рычаг шептала автоспуска. Также отсутствует ось, на котором крепится шептало автоспуска. Как видно, все детали для одиночного режима стрельбы располагаются на своих местах и не дорабатывались (стоит отметить, что некоторые детали немного изменились они будут рассмотрены позже, когда появится фото деталей УСМ Есаула россыпью).
Колодка УСМ была на Есауле немного модернизирована - фиксирующая штифты 'Y'-образная скоба получила другое место для своей фиксации из-за того, что пропала дополнительная ось. На Кедре скоба фиксируется за торец оси шептала автоспуска, а на Есауле - за саму колодку УСМ ( в этом месте сделана для этого прорезь в колодке УСМ). В колодке УСМ Есаула появилась дополнительная прорезь под измененную спусковую скобу и колодка снизу обрезана, чтобы невозможно было выполнить ось для шептала автоспуска.

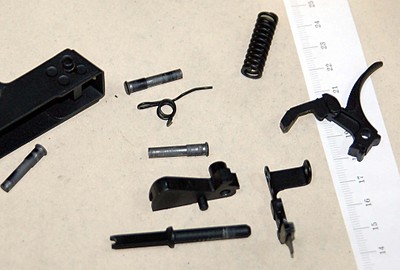

Это фото деталей УСМ Кедра (на одном из фото укатилась боевая пружинка , но она показана на другом фото).

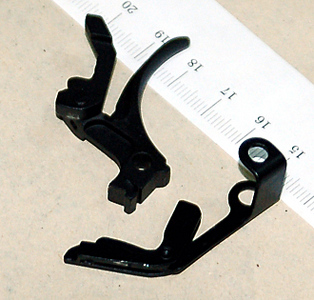

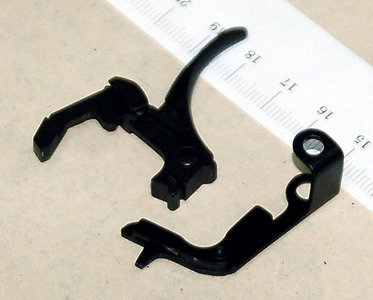

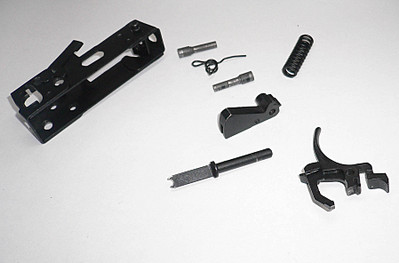

А вот и фото УСМ Есаула. При сравнении фотографий видно, что у спусковой скобы появился ограничитель (?), назначение которого остается в тайне. Доработке подвергся курок, у которого был удален боковой штифт, отвечающий за срыв курка в режиме автоматического огня. Остальные детали остались одинаковыми.

1. Работа деталей УСМ Кедра при стрельбе одиночными выстрелами.

Если посмотреть на фото УСМ Кедра (вид сверху) и сравнить с УСМ Есаула, то мы видим, что детали, расположенные слева от курка, практически идентичны друг другу, как у одного, так и у другого.

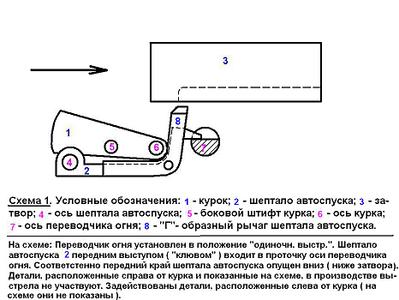

Они и "отвечают" за режим "одиночного огня". Т.е. работа УСМ Кедра в режиме одиночной стрельбы, аналогична работе УСМ Есаула и будет описана немного позже.Стоит лишь подчеркнуть одно (см. схему 1) - когда переводчик огня установлен в режим одиночных выстрелов (на Кедре), то шептало автоспуска 2 передней своей частью ("клювообразным" выступом) попадает в проточку на оси переводчика огня 7.
Тем самым, шептало автоспуска (закреплённое в УСМ Кедра на оси 4, сзади) передней своей частью опускается ниже затвора. Стало быть, детали расположенные справа от курка (шептало автоспуска 2 с "Г" -образным рычагом 8), которые участвуют в режиме автоматической стрельбы, в данном случае, оказываются незадействованными в "работу".
Одиночная стрельба на Кедре происходит практически аналогично Есаулу. В ней "задействованы" детали УСМ, находящиеся слева от курка. Работа их абсолютно идентична, как на Кедре, так и на Есауле.

2. Работа деталей УСМ Кедра при автоматической стрельбе.

Переводчик огня поворачиваем вверх на режим "автоматической стрельбы".

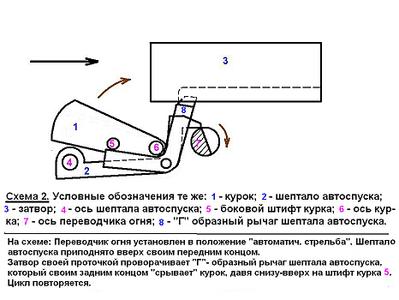

Ось переводчика огня 7, проворачиваясь, приподнимает переднюю часть шептала автоспуска 2 (см. схему 2). Передёргиваем затвор. При этом, при движении его назад, затвор 3 взводит курок 1, двигаясь вперёд и приближаясь к патроннику, затвор зацепляет краем своей проточки (она расположена снизу, справа на затворе) верхний кончик "Г"-образного рычага 8 шептала автоспуска. Рычаг 8 проворачивается относительно своей оси (посредством которой он подвижно соединён с шепталом автоспуска), и задним своим концом начинает давить снизу-вверх на штифт 5 курка (расположенный справа на курке). Как только затвор дошлёт верхний патрон из магазина в патронник и произойдёт закрывание канала ствола, курок (под воздействием приложенной к его штифту 5 силы 'снизу-вверх' задним концом рычага 8 шептала автоспуска) срывается из нижнего положения и под воздействием боевой пружины, "устремляется" к ударнику затвора.

Здесь возможны два варианта:

Вариант 1 - спусковой крючок при этом не нажат.

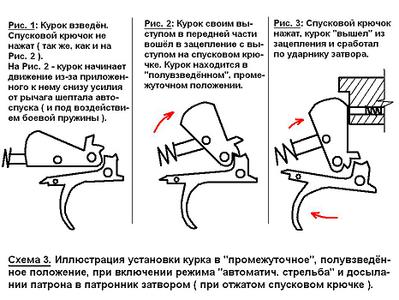

Курок не дойдя до затвора остановится в "промежуточном" положении, из-за того, что курок своим выступом (в передней его части) войдёт в зацепление с выступом на спусковом крючке (на схеме это не показано для упрощения, а показано на схеме 3, но без шептала автоспуска с рычагом).

Вариант 2 - спусковой крючок нажат (т.е. происходит непосредственно режим автоматической стрельбы).
Как только затвор дошлёт очередной патрон из магазина и закроет канал ствола, он краем своей проточки провернёт рычаг 8 шептала автоспуска, тот в свою очередь надавит своей задней частью снизу-вверх на штифт 5 курка, курок "сорвётся" и нанесёт удар по ударнику затвора (см. выше). Происходит выстрел. Пороховые газы отбрасывают гильзу с затвором назад, затвор снова взводит курок, тот в свою очередь своим штифтом 5 давит вниз на задний конец рычага 8 шептала автоспуска 2 - из-за этого передний конец рычага 8, проворачиваясь, поднимается вверх и снова "готов" к "встрече" с краем проточки затвора, а следовательно к производству следующего выстрела, в момент, когда затвор, двигаясь вперёд, дошлёт очередной патрон в патронник и закроет канал ствола (см. выше).
Цикл повторяется - происходит автоматическая стрельба.
Для её остановки, надо просто отпустить спусковой крючок ( см. вариант 1), а для продолжения - снова нажать на него.

Последнее - при нажатом спусковом крючке, толкатель, который "срывает" курок при режиме одиночной стрельбы (на схеме он не показан, находится слева от курка и "участвует" лишь при производстве одиночных выстрелов), за счёт того, что он подпружинен, просто "ложится назад", и не мешает движению затвора вперёд (не клинит).

Автоматика работы Есаула будет описана позже.

продолжение следует...

Что ещё хочется подчеркнуть... Судя по-всему, в УСМ Кедра отсутствует такая деталь, как "замедлитель курка". Если только её роль не выполняет ( частично ) своеобразный "треугольный вырез" ( вернее, скос ) на верхней части "Г"-образного рычага 8 шептала автоспуска ( схемы 1 и 2 ), за который "цепляет" затвор своей проточкой при производстве режима автоматической стрельбы ( хотя - маловероятно... )
А стало быть - скорострельность Кедра ( в режиме авт. стрельбы ) должна быть довольна высока. ИМХО.
И ещё - устройство простейшее ( я про режим автоматической стрельбы )... И честно говоря ( я могу, конечно, и ошибаться ), не внушило мне уверенности в безотказности своей работы при стрельбе очередями из Кедра, скажем так, в довольно продолжительном режиме...
В частности, шептало автоспуска ( и связанный с ним рычаг ), мне показались уж очень "хлипкими".
Хотя, я не оружейник. Высказал лишь своё ИМХО. Как инженер-механик...

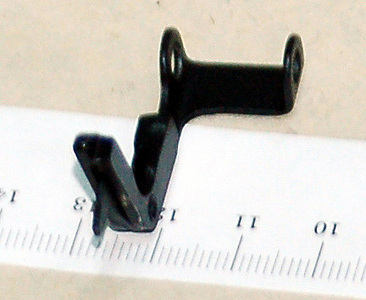

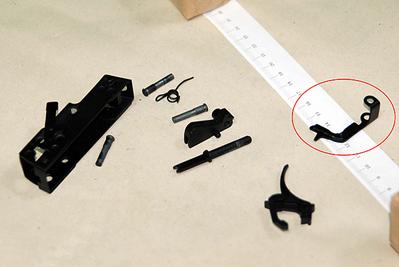

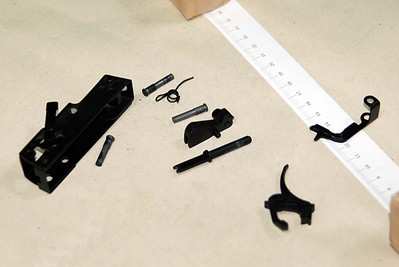

На фото сверху и снизу показаны предельные отклонения "Г"-образного рычага 8 шептала автоспуска.

quote:

---

Originally posted by Mihoshi:
Нда хорошо поработали, востановлению похоже не подлежит. С одной стороны жалко с другой а не очень то и нужно, особенно учитывая стоймость патронов.

---

Восстановлению не подлежит. А оно и не нужно.

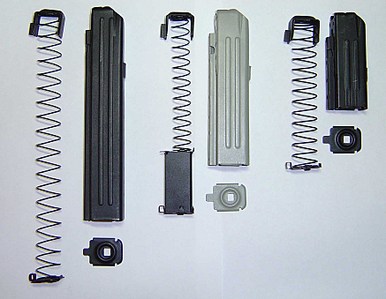

Слева - направо:
30-ти местный магазин от Кедра,
10-ти местный магазин от Капрала,
10-ти местный магазин от Есаула (штатный).

Как видно на фото, магазин от Кедра отличается не только размерами. На этом магазине присутствует ограничитель (прямоугольная пластина), которой на предыдущем кедровском 30-ти местном не было (этот магазин описан в первой части).
Опасения подтвердились - большой магазин не влезает в Есаул из-за ребер жесткости сверху магазина. Не влезает на 1 см. Выход самый простой - молотком выпрямить концы этих ребер. А в остальном - он такой же, как и капральский, да и выштамповки на нем нужно увеличивать аналогично.

ЗЫ. Друзья, не звоните на мобилу мне до вечера - еду в Кремль по делам ...

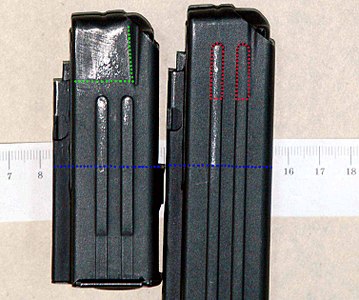

Справа кедровский большой магазин.
Красным я обозначил зону ребер жесткости которые подлежат выпрямлению, чтобы магазин смог влезть в Есаул. Возможно эта зона чуть меньше (на 5 мм).
Зеленым показал зону трения (соприкосновения) магазина с есаульским приемником магазина. Видно, что в этой зоне краска интенсивно стирается.
Синим показал зону трения (соприкосновения) ребер жесткости магазина и Есаула.

quote:

---

Originally posted by dik201:
Сбылась мечта идиота - вчера прикупил магазин на 30 мест от Кедра.
Как видно на фото, магазин от Кедра отличается не только размерами. На этом магазине присутствует ограничитель (прямоугольная пластина), которой на предыдущем кедровском 30-ти местном не было (этот магазин описан в первой части).

---

Его я выделил желтым цветом. Он то есть на 30-ти зарядных магазинах, то его нет. Наверное, это зависит от года выпуска магазина.

Кстати, в большой магазин влезает 32 патрона 9ммРА ...
