ЗЫ. Жень, а не думал "двухцилиндровый" сосун сделать? Т.е. С обратной стороны редуктора еще один насос вкрячить?
Будет смешно ! но думал,да и ровней должен моторчик работать
ток забросил я это усё давно. Вроде работает да и ладно. Да и потом
еслиб самому всё делать эт одно,а то просить нада что бы выточить что.
genёk 26-08-2014 11:47
На самом деле с
двумя насосами было бы очень не плохо,винт закачать не успеешь
покурить,но тогда лучше ставить два одинаковых насоса,в твоём случае это
Хилл что и так не очень бюджетно. Эт хорошо когда у тя в гараже
валяется без дела и мотор и редуктор,купил насос и усё,а если всё
покупать? тогда уж лучше из китая за тридцатку купить компрессор ток там
тоже будет вопрос если поломка кито буит делать?
Bublik610 26-08-2014 13:00
цитата: там тоже будет вопрос если поломка кито буит делать?
Об том и речь Устройство не известно. Я ж говорю: "Китайский кот в китайском мешке"
Кста, точно такой же насос не обязательно. Они же будут работать не в
паре, а в "противофазе". Пока один всасывает, другой сжимает. Просто
нижняя часть будет крепиться в другом месте, ну и рычаг другой длины
genёk 26-08-2014 15:27
Да эт понятно,но всё же лучше пусть будет одного производителя.Например пошёл делать ТО насосу так сразу обоим
да и крутить будет равномернее так как сам знаешь что одним насосом
легче качать например до 250-270 чем другим, и высота у них немного но
разная. Хотя редуктору конечно по барабану но всё ж таки.
Ballu74 26-08-2014 16:56

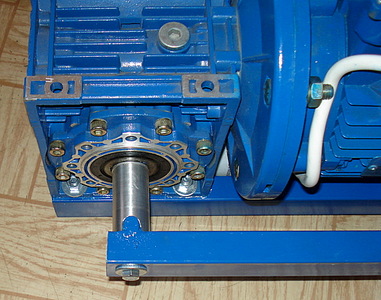

Узел крепления к редуктору толкателя можно фото?
Bublik610 26-08-2014 18:53
Ballu74 26-08-2014 19:16
За фото - Спасибо!
Вопрос
- ход получился на всю длину поршня насоса? В других конструкциях
увидел, что ставится внешний шкив и к нему уже крепится тяга.
Bublik610 26-08-2014 19:30
Миллиметра полтора не доходит до упора. Перестраховка.
Возможно
не шкив, а фланец на конце вала? На самом деле способов крепления не
мало. Я сделал самым примитивным способом. Как говорил в самом начале
темы, старался делать с минимальными затратами на время и материалы.
Модель
тестовая. Коль не пропадет к ней интерес, сделаю другую.С регулировками
хода насоса. Здесь тоже можно немного регулировать. Шайбами.
Ballu74 26-08-2014 19:59
Крепление через шпонку?
А сколько общий ход у насоса получился?
Bublik610 26-08-2014 20:07
Вал со
шпонкой. А к рычагу приварен кусок прутка. В валу паз болгаркой. Только
люфтов быть не должно! Будет стучать, после прохождения НМТ
На моем ход 430
Ballu74 26-08-2014 20:20
Спасибо! Загорелся идеей.
Bublik610 26-08-2014 20:50
Повторю ссылку Все материалы на русском. Есть чертежи присоединительных размеров. Расшифровка маркировок редукторов
Внимательнее при подборе двигателя и редуктора!!! Движки, наименование которых отличаются всего одной будкой в конце, имеют разные обороты.
Редукторы
с одним и тем же размером между осями отличаются диаметром входного
вала. диаметр входного должен соответствовать диаметру вала двигателя.
Движки идут без кондера. Емкость конденсатора придется считать самому.
Удачи! Будут вопросы, спрашивай.
Fil55 27-08-2014 12:34
Александр, исчо вопросики: Брал редуктор вместе с мотором? Мотор сколько оборотов? Какое оптимальное передаточное в редукторе, чтоб не частил (чтоб не ломать голову с перегревом насоса)?
genёk 27-08-2014 14:14
47 оборотов в минуту
немного быстровато,вот оборотов около 30-35 наверно в самый раз но эт
заманаешься подбирать связку,даже они кто изготовляет сами
мотор-редукторы не смогли вычесть точно! какое усилие нужно для того
чтобы продавить насос, у меня я щас точно не помню но количество
обор.тож помоему такое 47. мой редуктор- NMRV 075.(не слабый) но при
всём при том если допустим в резервуаре ну скажем давление 220 атм. и
если в момент когда насос сдавил набранный воздух отключить питание,то
при включении фиг стронется с места,тогда просто чуть стравил воздух из
насоса и вперёд. а вот если во время закачки не отключать питание то и
качать будет пока насос выдержит.
Fil55 27-08-2014 14:24
Жень, ещё раз. Ведь
меньше оборотов - медленее ходит А у тебя как-то не так читается. Мне
нужно качать до 220 (не больше). Качать где-то со 140. Насос более
старый, чем Хилл (Логун). Ведь 55-60 - это обороты на выходе редуктора.
цитата:Originally posted by Bublik610: Повторю ссылку
Ссылка не работает!
genёk 27-08-2014 14:27
да да ток хотел исправить эт я уж совсем оборотов 30 на выходе с редуктора надобы
genёk 27-08-2014 14:31
я думаю владелец этого девайса меня простит за ссылку можно посчитать обороты и здесь по моему оптимально
Fil55 27-08-2014 14:36
Спасибо! Иной раз далече заберёшься, заправиться негде и кукуй, а такой электровеник в машине много места не займёт... Да и на даче в округе забить негде. Благо, что в основе мелочь, так прикупил ППП.
Так
дрель - вообще одна фаза и обороты можно регулировать... Взять
киловатную и в путь, вопрос её живучести при непрерывном кручении в
течение получаса...
В общем, для начала мотор, а потом под него уже редуктор...
genёk 27-08-2014 14:42
на даче када воздуха негде взять это да,по этому у меня он всегда в деревне стоит,друзбя приходят стреляють и стреляють много место он конечно не займёт но весит он уууу
Fil55 27-08-2014 14:45
[QУОТЕ]Оригиналлы постед бы генёк: но весит он уууу
[/QУОТЕ] А
чему там весить? Растолкуй пли-и-из. Мотор с редуктором, да рама. Её
можно просто жёсткой сварить и не обязательно из толстых уголков или
профилей. На сколько это ууу тянет примерно?
Взял лису, Эдган
