Здравствуйте.
Конструкция моего "Пистоля на пол шестого" потребовала разработки и изготовления магазина, что собственно и было сделано.

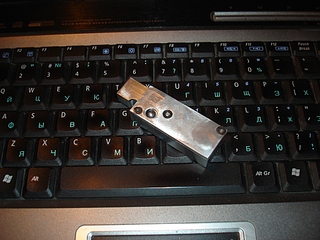

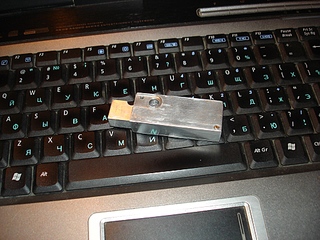

Вот картинка со схемой и пара фоток еще не анодированного магазинчика.

click for enlarge 697 X 1024  50,8 Kb picture
click for enlarge 1024 X 768 330,0 Kb picture
click for enlarge 1024 X 768 334,0 Kb picture
AlienShooter
06-05-2009 03:04
во нам не спится. Или не спиться
Air Shoot
06-05-2009 03:06
Хитро
Молодец Михаил
Когда представишь карабин ?
dudis
06-05-2009 04:29

Вот праздники даром не прошли - чуток поделал. Завтра-точнее уже сегодня сфоткаю и выложу в тему. Но уже пострелял: по бумажкам-ничего нормально так получается, да и сороку с парочкой монохромных ухлопал.
Сейчас поздно уже, да и не охота фоткать.
Strelok rws
06-05-2009 05:25
По образу и подобию FX только линейный а не радиальный.
Только не пойму в чем выигрыш габариты то увеличились и количество (лайнеров) выстрелов...
В изготовление линейный несомненно проще чем радиальный...
С Уважением

ZDL
06-05-2009 06:38
Victor620, делал такой на свой пистолет.
Alter
06-05-2009 10:01
Я как-то рисовал типа линейный vs муссон. К сожалению, pdf формат, при переводе погибли надписи, но и так понятно. Магазин вытачивается токаркой, потом делается паз, которым он устанавливается в коробку. Вроде и зарядов поболее, чем в линейном, но и не торчит как муссоновский. Типа кради .
http://slil.ru/27512073

dudis
06-05-2009 10:15
Я вроде бы не кричал о том, что изобрел такой магазин. Мне потребовалось - я сделал и здесь выложил то, что получилось.
Может быть кому-то будет интересно.
В изготовлении линейный магазин действительно проще.
Да, он выступает с боков по горизонтали, но при этом не увеличивает вертикальный габарит стрелялки. В девайсе на "пол шестого" радиальный магазин может мешать установке прицела. А это мне показалось более существенным недостатком, чем увеличение горизонтального габарита.
dudis
06-05-2009 10:23
То Alter
Спасибо. Уже скачал.
Я пробывал делать магазинчик с таким расположением пружины, но правда не охватывающий коробку (эту идею стоит запомнить), мне не понравилось. Пружину периодически подклинивало и как я не бился, но заставить магазин работать четко не смог.
Alter
06-05-2009 10:47
Пружину нужно разместить в желобе (протачивается в сепараторе) и усилие её нужно подобрать, должна быть не слишком тугая. Сепаратор из лёгкого материала типа фторопласта.
matroskin
06-05-2009 11:55
Хороший магазин. У Victor620 на полуавтомате стоит, с задней стенкой из оргстекла. Удобно контролировать пули. Но имхо а-ля монсон по габаритам лучше (не торчит вбок) а зарядов гораздо больше. Например такой - http://forum.guns.ru/forummessage/25/458523.html
Alex1965
06-05-2009 13:34
quote:
Originally posted by matroskin:

а-ля монсон по габаритам лучше (не торчит вбок) а зарядов гораздо больше.



согласен... при габаритах40х40х13 можно сделать на 17 пулек калибра 4,5...
dudis
06-05-2009 15:51
quote:
Originally posted by Alex1965:

согласен... при габаритах40х40х13 можно сделать на 17 пулек калибра 4,5...


Все в Ваших руках... Вперед !!!

dudis
06-05-2009 15:58
quote:
Originally posted by Alter:

Пружину нужно разместить в желобе (протачивается в сепараторе) и усилие её нужно подобрать, должна быть не слишком тугая.


Я так и делал. Пробывал разные пружинки... Но все равно подклинивало.
Но у меня все детальки были из дюраля. Я его и шкурил и полировал - но опять подклинивал. А в тот момент фторопласта у меня не было под рукой. Впрочим и сейчас нет. Так что пойду провереныым путем - следующий мой магазинчик будет а-ля муссоновский.

Air Shoot
06-05-2009 15:59
Дествительно... на словах всё просто. А чтобы воплотить в жизнь... да и чтоб работало хорошо... ох как сложно.
Alter
06-05-2009 18:40
quote:
Originally posted by dudis:

Я так и делал. Пробывал разные пружинки... Но все равно подклинивало.
Но у меня все детальки были из дюраля. Я его и шкурил и полировал - но опять подклинивал. А в тот момент фторопласта у меня не было под рукой. Впрочим и сейчас нет. Так что пойду провереныым путем - следующий мой магазинчик будет а-ля муссоновский.


Может, не из-за пружин подклинивало? У меня клинило из-за пуль. На этом магазине гнездо охватывает немного пулю, т.е. они не *катятся* по поверхности , а стационарны в гнезде. Из-за этого их всего 10 .
Ещё там есть как-бы салазки на боковых поверхностях(и крышке тоже), так что сепаратор сидит *жёстко* в направляющих, исключая влияние пружины. Да и зачем 16-20 пуль в одном магазине, в габаритах ф42 мм будет, пускай 8, но магазинов можно и два сделать ? Под муссоновский нужно делать более строгое крепление, а этот тупо садится в коробку.
