А чем родная схема плоха, или на воздух хочешь перевести?
spiritt69 04-05-2009 20:03
2imbot на воздух не хочу переходить по техническим причинам(качать нечем ) просто закралась в голову идея, что такой клапан будет удобнее в эксплуатации. надёжнее он вряд ли будет
в качестве уплотнителя предпологается использовать ПВД. ну или
капролон, если смогу его обточить, или фторопласт, если не будет
выдавливаться
spiritt69 05-05-2009 12:38
сделал-таки клапан как в ПЦП а вот когда доделывал, возник такой вопрос - а нахрена я его делаю, если мне его даже проверить не на чем? но вроде как получился достаточно цивильный клапан, а если ещё и давление будет держать, то ваще супер
из плюсов можно отметить то, что не осталось даже воспоминаний о
конусности клапана - запирание производится плоскостью. вполне
вероятно, что при таком клапане газу будет легче выходить из клапана в

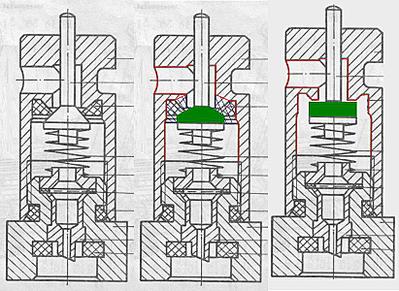

перепуск. фотки для наглядности выложу если смогу взять у соседа фотик пока рисунки. левый клапан - как есть с завода, средний - как предпологалось переделать, правый - как сделал
Jet777 05-05-2009 02:10
quote:Originally posted by Jordan 23: Можно ли сделать 8 граммовые перезаправляемые балончики?
Я сейчас этим усиленно занимаюсь.
В
принципе всё просто: вытаскивается люминивая заглушка, высверливается
горло баллончика (на 6,5 мм), режется резьба во внутренней поверхности
горлышка (шаг 1 мм), точится втулка из латуни и на аэробной фиксаторе
резьбы сажается в горло баллончика, во втулку на резьбе ставится -
клапан Шредера. Маленькая тонкость: пипка клапана должна находиться
ниже края горловины баллончика на 3-4 мм, тогда можно юзать на штатной
игле прокалывателя.
Выложил бы сюда чертежи, но они пока у
токаря. Как только сделаю готовый вариант, выложу фоты балланов,
заправочной станции и чертежи (если токарь отдаст).
Jordan 23 05-05-2009 09:32
Выложи пожалуста если не сложно, буду очень благодарен.
Kustik 05-05-2009 14:08
А клапан шредера случайно не на резьбу V5 сажается?
Manowar 05-05-2009 15:17
quote:Originally posted by Jet777: В принципе всё просто:
чтото всё сложно я просто просверлил на 7.2, нарезал 8х0.75 и вкрутил сосок от бескамерки на пайку.
В принципе, если без расширительной камеры, то даже можно и не укорачивать горлышко баллона, и так лезет. вечером сфоткаю.
Jordan 23 05-05-2009 15:28
Кинь фотки вечерком.
Manowar 05-05-2009 21:17

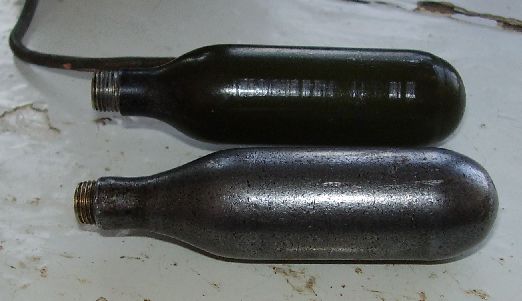

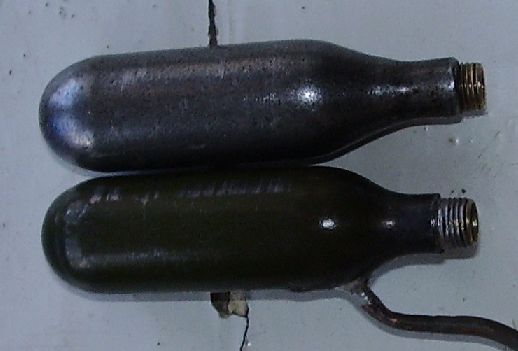

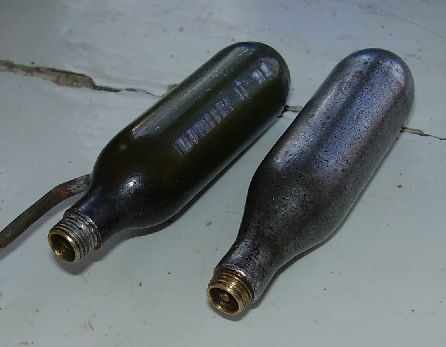

зелёный обрезал на длинну 8гр, некрашенный - целый

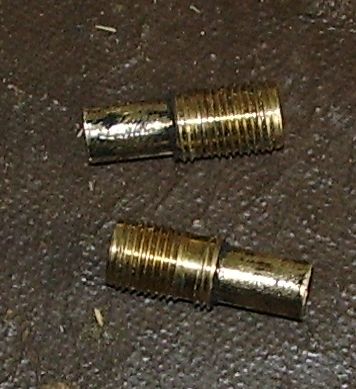

обпиленные и нарезанные заготовки
Гена-крокодил 05-05-2009 22:30
2 Manowar
Судя по трубке, зеленый - испарительная камера к наружному баллону большего объема?
spiritt69 05-05-2009 22:42
а никто
открывашку для перезаправляемого баллона не делал? а то я прокалыватель
под 8гр. переделал малость, ток не знаю, будет работать или нет.
Manowar 05-05-2009 22:51
quote:Originally posted by Гена-крокодил: Судя по трубке, зеленый - испарительная камера к наружному баллону большего объема?
не, переходник на 88 гр.
для испарительной камеры надо гдето дроссель делать, КМК. Иначе туда перетечёт жидкая фракция.
Manowar 05-05-2009 22:52
quote:Originally posted by spiritt69: а
никто открывашку для перезаправляемого баллона не делал? а то я
прокалыватель под 8гр. переделал малость, ток не знаю, будет работать
или нет.
я иглу сточил и прокладку самодельную поставил. вроде работает
spiritt69 05-05-2009 23:13
quote: я иглу сточил
я вот пытался сверлом укоротить иглу, но удалось только испортить 3 батиных сверла. за что и получил по шее
после этого принял решение высверлить иглу и закрутить заранее
обточенный до нужных размеров винт. иглу высверлил, а вот винт поставил
хитрый - первый винт м5 снаружи, м3 внутри, второй винт м3,
вкручивается в первый. по идее, второй винт и должен открывать
золотник. в качестве уплотнителя - кусок белой резины(на
ликёро-водочном из такой резины все прокладки режутся). просто меня
берут сомнения, что вся эта хрень будет работать. да и баллоны
получились со слегка кривыми "горловинами". я конечно понимаю, что
проще всего испытать всё на практике, но вот тушитель у меня пустой на
балконе стоит - всё никак ноги не дойдут до заправки
Manowar 05-05-2009 23:29
quote:Originally posted by spiritt69: я вот пытался сверлом укоротить иглу,
я укорачивал шарожками от дремеля в ручной дрели. ничего другого под руками не было
spiritt69 05-05-2009 23:56
quote: я укорачивал шарожками от дремеля в ручной дрели
у меня вообще кроме спаленых бор-фрез от советской полевой бормашины и свёрл ничего больше нету
ладно, заправлю тушитель и опробую свою приблуду - ежели не заработает,
то попробую на другом прокалывателе прокладку поменять или иглу
подрезать. кстати, по поводу автомобильных золотников - чёрный
уплотнитель это обычная резина. красный - полиуретан, давление держит
без проблем, правда при спускании газа из баллона его струёй газа
выдавливает из посадочного места а вот сдохнет он в среде СО2 или нет - надо будет проверить.
Jet777 06-05-2009 12:32
quote:Originally posted by Jordan 23: Выложи пожалуста если не сложно, буду очень благодарен.
Не вопрос - главное доделать.
quote:Originally posted by Kustik:
А клапан шредера случайно не на резьбу V5 сажается?
сейчас померил по резьбе - диаметр 5 мм.
quote:Originally posted by Manowar: чтото всё сложно
Я не ищу лёгких путей.
В любом случае мой баллон после переделки не должен отличаться по
размерам от стандартного и подходить под штатный прокалыватель. Тем
более это я разжевал всё подробно, можно написать так: нарезать резьбу
в горлышке, вкрутить в него на фиксаторе втулку и установить во-втулку
клапан.
Kustik 06-05-2009 01:44
Там не в диаметре дело, V5 это пиндосовский стандарт вроде. Мечики на него не достать даж на производстве =(
Manowar 06-05-2009 07:23
quote:Originally posted by spiritt69: а вот сдохнет он в среде СО2 или нет - надо будет проверить.
сдохнет - 100% я на фторопласт переделываю
spiritt69 06-05-2009 16:10
quote: сдохнет - 100%
отцы наоборот советуют ставить везде уплотнения из полиуретана
quote: я на фторопласт переделываю
а вот фторопласт течёт под давлением. правда при тех размерах с ним вряд ли что-то может случиться интересно, как в золотнике поведёт себя тефлон - в своё время из части был утащен нехилый кусок
