Итак, жданки закончились - знакомый токарь принёс заказанные приблуды:

1. барабанчик из латуни.

Его толщина составляет 7,05 мм против 6,85 мм у обычного. С казённой части диаметр камор 4,7 мм с - дульной - 4,51 мм. Ширина пазов под фиксаторы по бокам барабана 0,8 мм, против 1,17 мм - у обычного. Единственный косяк, допущенный токарем - проточки посередине дульной части барабанчика. Ну ничего, холодной сваркой замажу. Допуски 0.01 мм, каморы и пазы протачивались на станке с координатной головкой. Ранее несоосность ствола и барабана составляла - 1,05 мм, теперь несоосность на уровне нескольких соток. Барабанчик полностью подогнан под паз и сидит в нём как влитой.

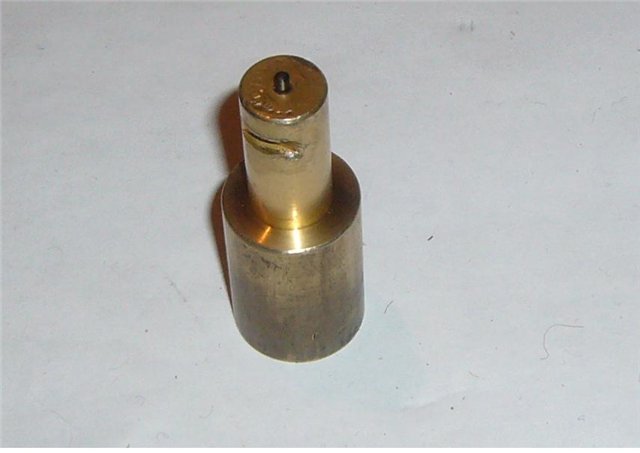

2. Расширительная камера:

Общий объём 4 кубических см. Диаметр - 20 мм, высота - 34 мм, толщина стенок - 1,5-3 мм, на горловине проточка под резиновый уплотнитель. В качестве прокалывающего узла использован переходник для 8 гр баллончиков от "Дрозда". В точки посадки пружины клапана сделано 5 пропилов в форме звезды, для лучшего выпуска углекислоты при полностью дожатой пружине.

Размера как раз хватает, чтобы поставить 8 гр. бааллончик:

3. ствол:

Воронка была почти полностью удалена, оставлен лишь 1 мм. В рамку на место посадки ствола запресована втулка с винтовой резьбой. На казённой части ствола также нарезана резьба. При полном закручивании казённая часть ствола встаёт заподлицо с передней стенкой паза. В рамке предусмотрен винт с головкой впотай для фиксации ствола.

К сожалению пока ещё не готов перепуск, недоработан клапан и движок не до конца доделан, ну и ещё кое что... Как только доделаю - добавлю ниже по теме.

З.Ы. ждём хомяков

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

Камера 4см на родном стволе? По-моему, дикий перерасход получится.

quote:

---

Originally posted by Jet777:
Конечно, правильнее выкладывать полностью проапанный образец, но просто не хватило терпения. поэтому выкладываю как есть.

Итак, жданки закончились - знакомый токарь принёс заказанные приблуды:

1. барабанчик из латуни.

---

A чем токарь храповик делал? Чиста интересно, он утоплен в барабане и место *для инструмента* мало. Коническая фреза малого диаметра?

quote:

---

Originally posted by Rakshas:
To Jet777
А возможно ли у Вас заказать пару таких барабанчиков с пересылкой в Питер. Если можно, то сколько будет стоить?

---

+1
супер, я бы тоже не прочь взять.

quote:

---

Камера 4см на родном стволе? По-моему, дикий перерасход получится.

---

Возможно. Я её первоначально заказывал под винтовочный вариант. С другой стороны, у меня большие подозрения, что перерасход больше зависит от пружин клапана и курка. Если удасться правильно подобрать время закрытия пружины, да ещё использовать тяжёлые пули (чтобы понизить скорость их разгона), мне кажется особого перерасхода удасться избежать. В любом случае буду делать перезаправляемые баллончики.

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

quote:

---

А возможно ли у Вас заказать пару таких барабанчиков с пересылкой в Питер. Если можно, то сколько будет стоить?

---

Теоретически - да. Практические сложности в том, что барабанчики делали три человека, один из которых мой знакомый. Всё это продолжалось не шатко не валко 3 месяца и цена одного барабанчика составила для меня по знакомству - 500 рублей. Какие у них будут аппетиты в отношении вас сказать не могу, но спросить - спрошу. В любом случае в рамках того канала что у меня есть речь идёт лишь о штучном производстве без чётких временных обязательств. С другой стороны размеры у меня все есть и в случае возможности разместить заказ мелкой партией (50-100 шт) на каком-нибудь опытном производстве, я об этой возможности отпишусь.

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

quote:

---

A чем токарь храповик делал? Чиста интересно, он утоплен в барабане и место *для инструмента* мало. Коническая фреза малого диаметра?

---

прообую уточнить.

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

quote:

---

супер, я бы тоже не прочь взять.

---

Если штучно, то о возможносятх отписался выше. Если будет постоянный спрос в рамках 50-100 штук ежемесячно, попробую поискать производство. Проблема в том, что производство по Саратову развалено, станков с кооринатной головкой осталось, кот наплакал и связываться с мелкой партией ни одна организация не будет.

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

quote:

---

мож и возьму камеру

---

С камерой проще. Её один токарь может сделать.

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

quote:

---

Если будет постоянный спрос в рамках 50-100 штук ежемесячно, попробую поискать производство.

---

Если можно напишите, какие операции проводились при изготовлении барабанчика и какие станки использовались. Возможно кто-нибудь сможет организовать мелкосерийное производство в Москве или Питере.

У нас были железные барабаны весной в Комбате и Спецназе, я себе 4 штучки купил тогда.

quote:

---

Насчет ежемесячно не знаю, но рублей по 150-250, штук 1000 по России продать думаю можно. Просто 500 рублей, как мне кажется, несколько дороговато. А вот если удастся их делать партией, и подешевле, то спрос возможно будет.

---

Ну, насчёт ежемесячно я конечно загнул, но смысл в том что заказывать нужно партиями не меньше 50-100, просто потому что любое изделие требует разработку технологии, изготовление приспособ, время для освоения и т.д. Поэтому в одном экземпляре будут точить либо энтузиасты пневматики либо по знакомству. 150 руб., если я не ошибаюсь, стоит алюминевый с изрядной несоосностью в Инет-магазинах, в Саратове 90-100 руб. стоит пластиковый. Более реальная цена за латунный - 250-300 руб. с толщиной барабана 8 мм (под винтовочный вариант).

quote:

---

Если можно напишите, какие операции проводились при изготовлении барабанчика и какие станки использовались. Возможно кто-нибудь сможет организовать мелкосерийное производство в Москве или Питере.

---

Попробую выяснить на будующей неделе. В принципе, как мне объяснили в самом начале, сложность не в видах работ (любой опытный токарь, если вы ему сообщите размеры, план работ накидает сам), а в точности изготовления. На моих допуск - 0,01 мм. Для этого требуется станок с координатной головкой. Если точить "на глазок" по накернённым точкам, допуски будут примерно - 0,1 мм. То есть получиться латунная копия пластикового барабанчика.

Если кому-нибудь, удасться организовать мелкосерийное производство (с допусками 0,01 мм) буду только рад. Три месяца назад когда я высказал идею, что барабанчики можно точить, все отнеслись к ней очень прохладно. Сейчас когда появились образцы в металле, появился интерес. Надеюсь он не пропадёт.

Завтра попробую связаться с одним знакомым металургом, возможно он подскажет куда обратиться.

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

quote:

---

Раз один выточил, другие можно с него просто отливать. Думаешь заводские точеные?

---

Нет, они - литые. Качество соответствующее.

Объясню более подробно: если не принимать во-внимание всякое особо точное ваккумное литьё под давлением, то литьё изначально проигрывает по точности иеханической обработке: поскольку металл усаживается в процесе остывания, кроме того, форма при постоянном контакте с отливками постепенно будет менять свои размеры, про раковины и прочие дефекты я уж не говорю. Поэтому в промышленности обычно отливают болванку, которую затем для придания необходимых размеров подвергают механической обработке. Если брать в качестве конкретного примера барабанчик, отлить можно только заготовку барабана, что само по себе не имеет смысла поскольку попилить готовый пруток из сплава меди гораздо быстрее и менее затратно. Каморы и пазы придётся сверлить. Единственное ради чего стоило бы заняться отливкой это - храповик. Однако, ИМХО тут гораздо полезнее будет штамповка.

Впрочем, это всего лишь моё личное мнение и никто вам не запрещает сделать форму с помощью пластикового барабанчика (мне такую идею предложили летом) и заняться литьём.

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль

quote:

---

О, Саратов. Так я тоже отттуда.
Насчет клапана и камеры. На моем 651-ом без камеры был виден перерасход. Скорость была не более 130. попробовал ограничить ход штока клапаеа, пропустив вровень с верхней его поверхностью скрепку, в результате клапан открывался а более короткое время. Скорость стабилизировалась на 120, зато баллона 12г стало хватать на 80-90 выстрелов. Это я к чему собственно - как простой вариант ограничения скорости для плинка, если нужна макс. скорость - за 5 сек. вынимаем скрепку, и минимагнум готов.
У нас были железные барабаны весной в Комбате и Спецназе, я себе 4 штучки купил тогда.

---

Блин, в Спецназ я, как раз зайти и не догадался. У них сроду ничего путного не было. Как думаешь, там ещё могла парочка остаться? "Комбат" примерно где расположен? Первый раз про такой магазин слышу. В "12 калибре" последний алюминиевый барабанчик ушёл в конце июня, а я свой купил в середине июля. Опоздал, вот и пришлось выкручиваться.

Про скрепку ограничивающую ход курка, я читал. Ты хроном скорость мерил?

------------------
Мои пули не знают жалости. (с) Рипп-Ван-Викль
