quote:Originally posted by KostyanR: Скажите где можно приобрести данное резиновое уплотнительное кольцо?
Я брал в прошлом году у Сергея ([email protected]). Отправил деньги почтовым переводом. Расходники так же по почте получил в течении недели. Оригинальный номер колечка - 30031200.
KostyanR 29-07-2010 19:22
Всем огромное спасибо
Lexa00 29-07-2010 19:27
quote:Originally posted by StellUs: Я брал в прошлом году у Сергея ([email protected]).
Хм, даже не думал, что у него есть. Если что - обращусь, в одном городе живём - даже пересылать не придётся. Спсаибо за наводку
Santa Klaus 01-08-2010 11:42

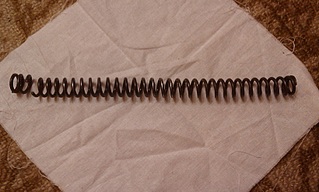

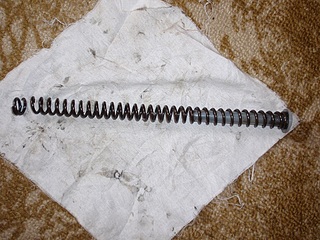

Вот и у меня появились проблемы. Пришло время очередного ТО, после настрела в 2500, я решил вскрыть компрессор, дабы осмотреть и перемазать пружину с поршнем. Первое, что меня бросило в дрожь, это пружина которая была не цельная, а состояла из 2 половин.

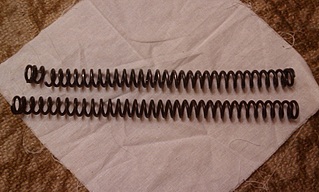

Пружина лопнула на направляющей в 2,5 см. от края, и частично витки зашли друг на друга. Видно отсутствие этого количества витков было не достаточно для потери мощности, и я без хронометра никакой разницы не заметил. Единственное, что было это небольшой скачёк при переломе ствола, взводя это еле заметно ощущалось. Запасную пружину прикупил заранее, но видать продали от 48 потому, что длиннее она на 1 виток, и не давала из за своей длинны, взвестись при переломе.
Решил эту проблему обрезанием витка болгаркой.

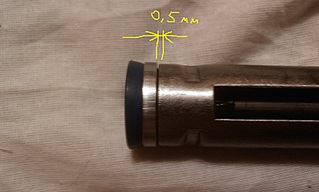

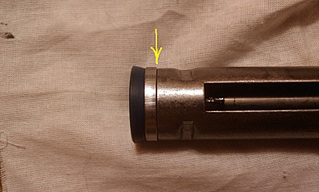

После изъятия пружины и извлечения поршня было замечено следующее, поршень начал люфтить в месте, где насадка, на которую цепляется манжета, соединяется с поршнем. Непосредственно эта насадка стала отходить от поршня на 0,5 мм.
Из за отсутствия опыта в лечении данной проблемы обращаюсь к знающи, помогите советом. По моему мнению, насадка вставлена в поршень как пробка в бутылку и фиксируется в нём при помощи трёх вмятин в верхней части поршня, которые скрепляют их в одно целое. Вот в этих местах, по-моему, и происходит послабление. Если я ошибаюсь, поправьте меня. Способов лечения я вижу два. Первый это не лезть в конструкцию, а попробовать каким-то образом зафиксировать пробку в нутрии. Можно при помощи приспособления в виде сточенного зубила, молотка и какой-то матери попробовать забить углубления глубже, что поспособствует скреплению двух частей. Но возникают проблемы, это как нужно забить углубление, чтоб не деформировать поршень. При данной процедуре придётся поршень ложить на твёрдую металлическую поверхность, наковальню например и наносить удары молотком по зубилу сверху, в места углублений, что может оставить следы деформации на поршне в месте его соприкосновения с наковальней.
В этой ситуации вижу следующий выход, это изготовить приспособление из металла в виде бруска с углублением по окружности на половину поршня. Поршень ляжет в углубление и нагрузка от ударов, будет распределяться не вертикально вниз, а равномерно по стенкам углубления.

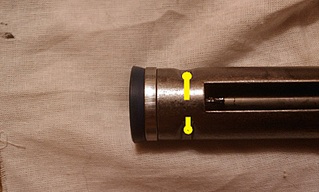

Способ второй, это скрепить поршень и пробку при помощи винтов, которые пройдут насквозь через поршень в пробку. В местах трёх углублений сверлим отверстия, через стенку поршня и в пробку до центральной направляющей. Нарезаем резьбу, делаем вырез под потайную шляпку винта и вкручиваем винты.
Это решение, тоже не такое простое. При выстрелах будет ложиться нагрузка на винты, и что с ними произойдёт не понятно. Они могут начать выкручивается от ударов и шляпками поцарапать в нутрии зеркало поршня. Или же чего хуже их может обрезать и та часть винта, та что оторвется также покоцает стенки цилиндра или заклинит между углублением и цилиндром. Я всё же склоняюсь к первому способу, потому что немцы не дураки и просчитали ситуацию и выполнили узел без резьбовых соединений. Вот прошу если кто-нибудь сталкивался с такой проблемой, помогите советом. Или я сильно паникую и при этой болезни можно дальше стрелять?
BlacKDeatH 01-08-2010 12:41
quote:Originally posted by Santa Klaus: Из за отсутствия опыта в лечении данной проблемы обращаюсь к знающи, помогите советом.
заварить и проточить а так эта старинная болячка в принципе вообще ни на что не влияет
Alexs088 01-08-2010 16:02
Владею винтовкой уже с год и как у многих здесь проблему с неглубокой казённой фаской ствола решил следующим образом: укоротив острую часть канцелярского гвоздя под применяемые пульки. В итоге пулька в казённую часть становится заподлицо и чётко центрируется(придумал не сам, спёр у кого то ) Но вот недавно приобрёл хронограф и замерив скорость ужаснулся, JSB тяжёлой выдала стабильно 203-204м/с а лёгкой 231-232м/c (пружина не ослаблена, настрел ~200 выстрелов, большая шайба стоит как утяжелитель) но после того как я стал устанавливать пульки в казённик пальцем, то есть юбка пульки не становиться на нарезы, а немного выступает но не заминается при закрывании ствола скорость выросла на 30 мысов то есть тяжёлой дала 230м/с а лёгкой стабильно 254м/с. Уважаемые комрады объясните в чём может быть дело я всегда думал если пулька стоит полностью на нарезах ей нужно меньше времени и усилия на страгивания и скорость должна быть выше или я не прав? Или просто часть воздуха выходит из под казённой прокладки ствола? хотя я её заменил и проверял вроде как не пропускает.
BlacKDeatH 01-08-2010 18:39
quote:Originally posted by Alexs088: ей нужно меньше времени и усилия на страгивания и скорость должна быть выше или я не прав?
не прав!
на читай и думай: пружина у тебя походу слишком сильная попробуй убрать утяжелитель
Santa Klaus 01-08-2010 21:41
quote: заварить и проточить а так эта старинная болячка в принципе вообще ни на что не влияет
В принципе я об этом тоже подумывал, но как это выполнить, где должен пройти сварной шов, чем варить, полуавтоматом или аргоном, протачивать где. Вопросов куча, кто бы дал вразумительный ответ.
BlacKDeatH 01-08-2010 22:14
quote:Originally posted by Santa Klaus: В принципе я об этом тоже подумывал, но как это выполнить, где должен пройти сварной шов, чем варить, полуавтоматом или аргоном, протачивать где. Вопросов куча, кто бы дал вразумительный ответ.
иди к сварщику, он разберётся а заварить проще или латунью или серебром, тогда совсем просто
kiryushanec 02-08-2010 12:46
МДАААААААААА!!!!
А где хорошие новости, где выдающиеся результаты?! Где?! Почему только одни проблемы.
2 Санта Клаусу А как насчет способа N3: поставить поршень вертикально штоком вниз, молотком частыми не сильными ударами по верхнему торцу поршня по грибку осадить голову поршня обратно, устранив появившейся зазор, затем в сверлильном станке в месте вмятин насквозь просверлить отверстие мм 3 точно через середину и вставить штифт. Штифт чуть чуть что б торчал по обеим сторонам поршня, по его торцам (штифта) по центру керном дабы осуществить распор штифта, или еще экзотичней - штифт на пару мм что б заглублялся в отверстие, а в оставшейся канал отверстия сваркой, а потом навар шлифануть заподлицо с наружней стенкой поршня. ГЫ
2 Alexs088 Хороша идея, все гениальное просто. Вопрос: скрепку на шнурке на шее носите или привязали на шнурок к винтовке? Виталий правильно Вас адресовал. Есть такой способ проверки оптимума мощности пружины и массы поршня - "опыт с расширением юбки пули", кстати он не раз в этой ветке поднимался. Так вот Вы считайте сделали этот опыт без расширения юбки, благодаря конструктивным особенностям Вашего экземпляра винтовки. Я таким способом нашел оптимум для своей прежней Дианы31 сразу и для тяжелой пули и для легкой: пружина от Дианы 48-52 минус 5 витков (если не врет память, но в теме уже упоминал эти цифры раннее) и утяж. из стали 35 грамм. ИТОГ винтовка выдавала стабильно 20-21 Дж.
Santa Klaus 02-08-2010 15:33
quote: А как насчет способа N3: поставить поршень вертикально штоком вниз, молотком частыми не сильными ударами по верхнему торцу поршня по грибку осадить голову поршня обратно, устранив появившейся зазор, затем в сверлильном станке в месте вмятин насквозь просверлить отверстие мм 3 точно через середину и вставить штифт. Штифт чуть чуть что б торчал по обеим сторонам поршня, по его торцам (штифта) по центру керном дабы осуществить распор штифта, или еще экзотичней - штифт на пару мм что б заглублялся в отверстие, а в оставшейся канал отверстия сваркой, а потом навар шлифануть заподлицо с наружней стенкой поршня. ГЫ
Осаживать головку не приходится, она и так ходит туда и обратно. Причём легко в пределах 0.5 мм. По поводу Штифта через центр поршня, Сложноватяя процедура, батенька, да и опасность присутствует, что также при выстреле штифт может лопнуть. Ударная нагрузка то огого. Да и при сверлении через центральный шток могут возникнуть проблемы, он же самый твёрдый кусок металла в конструкции. Может заломать сверло или пойти вкось. Даже если просверлить получится, с одной стороны у нас будет углубление, в котором может прятатся шляпка штифта, а с противоположной стороны у нас гладкий поршень, дабы как углубления у нас три. Значить придётся делать четвёртое, чтоб спрятать вторую шляпку. Тежеловато, да и к сварке в этом случае можно отнестись с опаской. Может эта наврка не выдержать условий эксплуатации. Может кто нибуть выполнял процедуру лечения самостоятельно и может вразумительно разяснить, что и как и в какой последовательности?
Alexs088 03-08-2010 01:30
Хороша идея, все гениальное просто. Вопрос: скрепку на шнурке на шее носите или привязали на шнурок к винтовке?

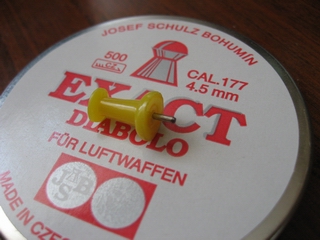

Не скрепка, а канцелярский гвоздь :-) . Я укоротил металическую часть под каждый тип пулек чтоб они становились за подлецо в казеник, а храню я их в той же банке с пульками чтоб не спутались. Вроде как взял баночку с пульками, а там уже приспособление для установки лежит:-) . Кстати рекомендую кто КП использует они из-за своей твердости пытаются перекосится при установке пальцем, а так становятся ровно да и на пальце мозоля не будет. А мою винтовку придется настраивать :-(
kiryushanec 03-08-2010 14:04
quote: Осаживать головку не приходится, она и так ходит туда и обратно. Причём легко в пределах 0.5 мм. По поводу Штифта через центр поршня, Сложноватяя процедура, батенька, да и опасность присутствует, что также при выстреле штифт может лопнуть. Ударная нагрузка то огого. Да и при сверлении через центральный шток могут возникнуть проблемы, он же самый твёрдый кусок металла в конструкции. Может заломать сверло или пойти вкось. Даже если просверлить получится, с одной стороны у нас будет углубление, в котором может прятатся шляпка штифта, а с противоположной стороны у нас гладкий поршень, дабы как углубления у нас три. Значить придётся делать четвёртое, чтоб спрятать вторую шляпку. Тежеловато, да и к сварке в этом случае можно отнестись с опаской. Может эта наврка не выдержать условий эксплуатации.
Ну в общем-то согласен - риск есть и гемор присутствует. Тогда либо варить по предложению Виталия либо купить новый поршень. В Москве точно видел такой в продаже. Может еще кто-дь что-дь предложит!
Интересно, что еще у кого вылезет в процессе эксплуатации?!
Lexa00 03-08-2010 16:11
Что-то вот читаю и ощущаю себя счастливым Не сглазить бы
Похожую проблему с поршнем решали в теме про Ди-48/52, только там шток болтался. Пробовали варить, но в итоге, всё-таки пришли к покупке нового поршня.
goaspirit 09-08-2010 09:26
quote:Originally posted by Niralshik: goaspirit, из этой винтовки всегда легкие пули вниз уходят, такая же ситуация была. Покупайте тяжелые. Из винтовок с такой мощностью, нельзя стрелять легкими пулями, это все равно что производить холостой выстрел.
так и есть. кэпэшки 10,5 летят очень ровненько. спасибо.
Lort 10-08-2010 19:49
Вот такой подарок мне сделала девушка)))))))))))))
Germes654 20-08-2010 22:26
Привет всем, кто-нибудь может написать данные о "правильной" пружине для ди31 ? Толщина проволоки, диаметр, длина, межвитковое...
Димыч 79 21-08-2010 11:16
Серега так это тебе картину вышили???Все скучаеш за Ианкой своей?
BlacKDeatH 21-08-2010 11:35
quote:Originally posted by Germes654: Привет всем, кто-нибудь может написать данные о "правильной" пружине для ди31 ? Толщина проволоки, диаметр, длина, межвитковое...
35-36 витков, проволока 3,2мм или 32-33 витка проволока 3,3мм диаметр вплоть до 23мм влазит межвитковое... - апсолютно по барабану
Santa Klaus 21-08-2010 12:28
Витков-33 Длинна пружины-29,2 см. Толщена витка-3.3 мм. Оригинальная пружина из новой винтовки без F
