quote:Originally posted by Reset: Вот наловчился такие сетки клепать.
Ого. Риспект. Хенд-мейд технологии, насколько я понял? Поделитесь накопленными знаниями? И умениями. Думаю многим будет полезно. Вот только чегото периодичность дотов прихрамывает, или то только так кажется? По кр.мере на первой фотке доты, тпху, точки! на "условно-вертикальной" линии расположены шибко гуще, чем точки на "условно-горизонтальной".
А совет "как различать" - прост. Каждый второй дот делать продолговатым, как оно и есть в его оригинальном мил-спеке, собственно. Если есть тех. возможность делать продолговатые точки, ессна.
Reset 29-01-2010 15:53
Да, всё вручную. Из спецприспособлений только микроскоп с измерительной сеткой, МБИ-1 кажется. Сетка нужна для контроля расстояния и размеров точек. В принципе сгодится любой микроскоп (у меня получилось на ШМ1 дома измерительную сетку сделать, только хлопот много). На крест наносятся точки тонкой проволочкой, каким-нибудь не быстро застывающим раствором, суперклей не годится, уж очень быстро застывает. В моём случае это лак какой-то, можно ацетоном разбавлять, вроде не плохо сочетается с синтетической ниточкой. В смысле ложится хорошо (оно ж если мазюка очень жидкая, а нить плохо смачивается - очень трудно загнать точку нужных размеров в нужное место ) В общем надо подобрать сочетание мазюки и нитки. Ну а дальше на что фантазии хватит. Я вот всё мечтаю бал. калькулятор "зашить" вместо точек (можно даже еще одну вертикальную нить пустить)или дальномерную сетку, что бы можно было на любой кратности найти "правильный" промежуток. Примерно по такой схеме [/QUOTE] Может оно и изврат конечно, думаю еще... На первой фотке действительно расстояние разное. шаг 1 и 0,6 мм, это экспериментальная сетка, просто фото хорошо получилось А с продолговатостью, к сожалению, проблема мазюка на нитке принимает только сферическую форму.
b4now 29-01-2010 22:51
quote:Originally posted by Reset: что бы можно было на любой кратности найти "правильный" промежуток
Ничего не понял про "правильный промежуток". Чейрган к нестандартной сетке "приучивается" достаточно просто, потом рисуем табличку поправок для своей кратности (он сам ее и рисует), и глубокопофиг что наши поправки не будут равны "правильным" милдотовским.
Reset 30-01-2010 17:36
Та это у меня фантазия разыгралась
dessa 21-02-2010 12:34
Поскольку тему можно дополнять, дополню. Словом прицел "Bushnell" 4х32. Настрел около 4-х тысяч.
dessa 21-02-2010 12:39
Все бы ничиго, если бы не оборвалась верхняя нить сетки.
dessa 21-02-2010 12:41
Итак разборка. Откручиваем окуляр
Видим такую картину
Выкручиваем гайку с сеткой. Делать это необходимо весьма осторожно. Я проигнорировал это и поплатился тем, что окончательно порвал сетку.
В итоге имеем уже такую картинку
На этом СТОП - для ремонта сетки прицел далее разбирать не нужно, этого достаточно. Но мне этого было мало, любопытство разыгралось и в итоге я разобрал весь прицел, но линзы не трогал, поскольку небыло в этом необходимости.
dessa 21-02-2010 12:59
С помощью еще совкового микроскопа по прозвищу МПБ-2 (кстати весьма сильно помог),
перебрал множество материалов (на фото конечно же не все)
Вот так к примеру выглядит медный провод с активной антены того же совкового радиоприемника (цена деления - 0,05мм.)
dessa 21-02-2010 13:13
Словом из всех перепробованных материалов мне больше всего понравилась жилка от обычной капроновой нити. Но я применил... - секундную стрелку с наручных часов.
Дальше пайка, заточка кончика стрелки очень мелким бруском квадратного сечения и выверка по центру.
dessa 21-02-2010 13:22
Если разбирать прицел дальше, необходимо выкрутить три винта (на фото отверстия), после чего извлечь тубус. При этом внимание - выскакивает пружинка, подпирающая тубус внутри.
dessa 21-02-2010 13:26
Барабаны поправок я выкрутил отверткой, вращением против часовой стрелки.

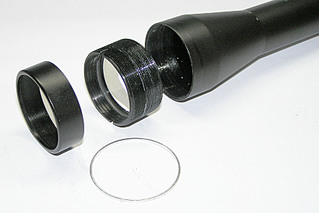

Для разборки объектива необходимо открутить наружную контргайку, а затем непосредственно и саму гайку с линзой.
dessa 21-02-2010 13:35
Собственно сабж в разобранном виде
При сборке пользовался набором для чистки оптики (продается в любом фотомагазине)
dessa 21-02-2010 13:39

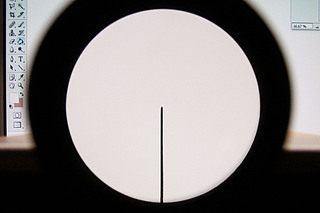

Короче собрал девайс, стрелять еще не пробовал и вот что получилось
Взрывотехник 21-02-2010 14:00
А поправки как брать ?
dessa 21-02-2010 16:15
Почти так же, как и в сетке "Пенек".
Quest61 22-02-2010 01:28
quote: А поправки как брать ?
поправка на полвороны(или несколько каров) не хуже чем по милам и дотам а иногда и практичнее - все от предназначения винта
XAMELE0N 23-02-2010 16:10
Добрый день. Всех с праздником! Разбираю Бушик 3-9х40 похожий на тот, который апал dessa на этой странице. Не могу открутить барабаны поправок и ту часть окуляра где написано Бушнель. Сам блок линз окуляра выходит. внутри видно разрезное кольцо на краю трубки с сеткой. Его надо снять? Чем откручивать барабаны поправок? Боюсь их испортить пассатижами...
sergo3 24-02-2010 03:01
здравствуйте любители пневматики!!!у меня х-125 прицел таско 3x9x40 Pronghorn купил поставил начал пристреливать не могу попасть в круг радиусом 10см нарисованным мною на листе А4 да и в сам лист из 10 пуль на 25м попали только две, винт рег. вертикали закрутил полностью посмотрел виновато мое самодельное крепление подложил под переднее 5 слоев изоленты, помогло стал попадать в лист (но только ни туда куда надо)короче целюсь в круг попадаю, ничего ни крутя стреляю, мимо и каждый раз в разное место хотя целюсь в одно-и-тоже. разбираю прицел, вроде все в порядке, при сборке решил установить 2пружины под каждый рег. винт(там стоит одна посередине), собрал поставил помогло но после 50 выстрелов опять начало барахлить хотя и не так сильно думаю откручиваются те 3винта что держат внутренний тубус хочу между внутренним и нарружним тубусом поставить пару резиновых колец наверное поможет(поставлю отстреляю напишу)если кто чего подскажет что еще можно сделать буду только рад.
VANKOR 24-02-2010 14:17
sergo3 Если хотите помучиться и в совершенстве знать устройство прицела, то дерзайте. ТОчных выстрелов не получите однозначно, это уже писано-переписано. Резины в прицеле быть не должно по определению, иначе откроете америку и все производители оптических прицелов повесятся все одновременно. Прицел однозначно дерьмо, после проклейки всех стёкол, винтов и прочих деталей в лучшем случае получите кучу 30-40 мм на 25 метров. А если хотите попадать в копейку или канцелярскую кнопку на 50 метров, то надо хороший прицел, хотя на х-125 смысла может и нет хороший прицел ставить.... ИМХО. Кроме того не понятно какими пулями стреляете, короче информация не полная.
Quest61 24-02-2010 14:45
quote: откручиваются те 3винта что держат внутренний тубус
синий локтайт (анаэробный фиксатор резьбы) должен помоч
Коаксиальный курковый пистолет
мазюка на нитке принимает только сферическую форму.
