prockofev
26-12-2011 14:29
CZ 200 T - чешская целевая РСР винтовка
в русских руках

История появления этой винтовки в нашей стране уходит в середину 2004 года, именно в этом году она впервые массово стала появляться в России, а именно в Санкт Петербурге. Винтовка позицианируеться, как оружие для первоначального обучения целевой стрельбе. ТТХ имеет следующие:

Калибр 4,5 мм
Общая длина 872 - 928 мм
Длина ствола 485 мм
Высота 180 мм
Ширина 53 мм
Дульная энергия, не более 7,5 Дж
Масса 3 кг
Внешний вид винтовки


click for enlarge 650 X 325  21,5 Kb picture

prockofev
26-12-2011 14:30
Винтовка укомплектована заправочной станцией (далее ЗС) для заправки от баллона высокого давления (далее ВД), а также небольшим приспособлением для стравливания давления. На конце ствола находиться легкосъемный пластиковый надульник с точной крепления для мушки. К сожалению, в комплекте не идут открытые прицельные приспособления, хотя на сайте www.czub.cz на фото, эта модель укомплектована диопритическим прицелом. Поэтому после покупки CZ 200 T, если вы собираетесь использовать ее по прямому назначению - то есть спортивная стрельба на 10м надо озаботиться их приобретением. Либо, если есть желание дальнейшего тюнинга и стрельбы на большие дистанции, то оптического прицела.
Ствол прекрасный, имеет 12нарезов, по наружи 15мм и длиной 485мм. Резервуар стальной, оборудован в торце манометром WIKA и боевым клапаном (по совместительству заправочным клапаном). Корпус ствольной коробки выполнен из дюралевого сплава, он небольшого размера, легок и технологичен. Винтовка имеет качественный приклад с регулируемой длиной и геометрией резинового затыльника, регулируемую высоту щеки. Цевье имеет снизу дюралевую рельсу с Тобразным профилем и пластиковой 8кой в передней части держащей резервуар и ствол.


НО особенность конструкции в том, что цевье и приклад не являются монолитной конструкцией, приклад прикручен к ствольной коробке, цевье также крепиться винтом к коробке, а в передней части через пластиковую 8ку к резервуару и стволу. Это и есть проблемное место, ведь для заправки резервуара его надо выкрутить, поэтому крепление к нему не может быть жестким, и получается что усилия прикладываемые к цевью - передаются через верхнюю часть 8ки на ствол, что в свою очередь приводит к плаванию средней точки попадания (СТП). А винтовка то очень точная, позволяющая на дистанции 25м не выходить из 10мм кружка на мишени. И эта конструктивная недоработка очень неприятна. Но конечно есть два пути решения этой проблемы, вот они по мере сложности выполнения:
1. необходимо вывесить ствол, но при выкручиваемом резервуаре это невозможно - поэтому необходимо чтобы резервуар заправлялся, не снимаясь с винтовки, для этого изготавливается специальный удлинитель который вкручивается в резервуар на место манометра, манометр же вкручивается уже в этот удлинитель. Весь смысл в этой детали - это поперечный порт заправки. Выглядит это все так:

после установки этого приспособления, мы уже раз и навсегда вкручиваем резервуар на свое место. Теперь переходим к пластиковой 8ке вклеенной в древесину цевья. Отверстие, в которое проходит ствол необходимо рассверлить до диаметра примерно 17мм, что даст при 15мм диаметре ствола по миллиметру на сторону. Отверстие же для резервуара надо заузить, можно применить банальный скотч намотанный на резервуар в месте соприкосновения с цевьем, можно взять более длинный винт и вкрутить его снизу (в штатное место), чтобы притянуть к резервуару цевье. Итак, первый шаг к точной стрельбе вы сделали.

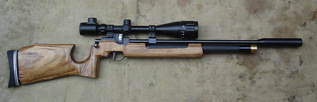

2. Но если желание улучшать осталось, то обычно люди делают и второй шаг - цельное ложе. Вариантов лож таких очень много, есть и фирменное чешское ложе (но многим не нравиться его дизайн). Есть ложи и наших мастеров, изготовленные для разных людей и для разных задач. Вот пара <бюджетных> вариантов, материал фанера, в ложи установлены штатный затыльник и рельса в цевье:
click for enlarge 1229 X 376 105,9 Kb picture
click for enlarge 1177 X 386 112,2 Kb picture
click for enlarge 1821 X 586 303,0 Kb picture


Форма этих лож в принципе повторяет очертания родного, единственно они будучи монолитными лучше чувствуются в руках не <играют>, вселяют уверенность в надежность винтовки.
Более сложные/дорогие дожа из ценных пород древесины. Тут мастера не скупятся, и в дело идет бук, дуб, орех, зебрано. Сами ложе тоже могут быть более сложных форм, предназначенные для удобного удержания оружия в руках при стрельбе из разных позиций, таких как: стоя, сидя в позе филлтаргет, или просто за столом для этого на винтовку целесообразно установить сошки. Вот пример таких лож:
click for enlarge 1260 X 593 73,4 Kb picture

Также, для увеличения кол-ва СТАБИЛЬНЫХ выстрелов можно в промежуток между резервуаром и пробкой с боевым клапаном установить редуктор. Редуктор выдает неизменное давление к клапану несмотря на то какое давление в резервуаре. Это повышает стабильность скорости пули от первого до последнего выстрела, что в свою очередь повышает общую кучность винтовки.
Принципиально не буду поднимать вопрос увеличения мощности, поэтому на этом описание тюнинга винтовки закончу.


prockofev
26-12-2011 14:30
резерв
MK1
26-12-2011 15:34
С позволения топикстартера добавил пять копеечек...

Небольшой тюнинг этой хорошей винтовочки с некоторым антуражным видом в ковбойском стиле...

В стоковом варианте ложе сразу не устроила некая неэстетичность цевья и как справедливо отметил ТС слабое крепление его одним винтиком, а стало быть, люфт и шатание при удержании в прикладке. Потому вначале было сделано из бруса красного дерева новое цевье и дополнительно закреплено полосой латуни, соединенной с рукоятью.

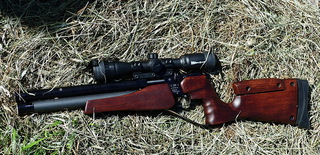

Приклад тоже слегка попилился и Чиза стала такой:

click for enlarge 1145 X 555 498,5 Kb picture

В этом варианте все стало о,кей.
Левая рука получила дополнительную опору на усиливающую скобу, правая однозначно лежит в рукояти, цевье не болтается.

Изготовитель данного кита по железу хорошо известен на Ганзе и низкий ему поклон за замечательный вариант карабина-перепистолета.
Рукопашный барабан на 10 камер, около ста выстрелов с 200 до 100 бар (скоростя не знаю, ибо хрона нет, но для моих задач - самое оно), выстрел тихий,точность акуенная - на 25м можно почти любую травинку, что вижу через 8 кратный прицел, перебить (с упора при известном умении)

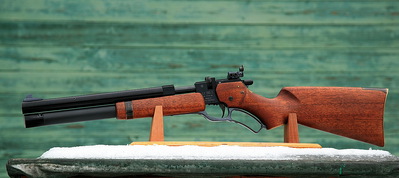

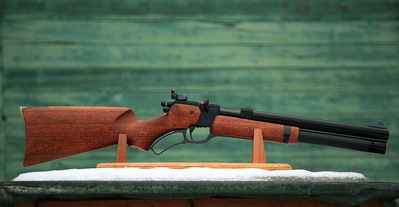

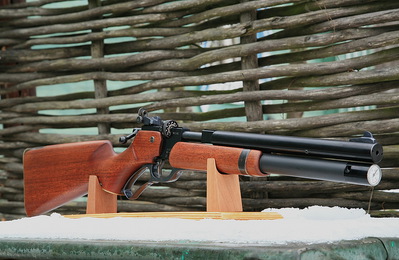

Возникло желание придать карабину легкий исторический налет
<аля Марлин или Винчестер> и вот что из этого вышло:


click for enlarge 1379 X 715 304,3 Kb picture
click for enlarge 1280 X 571 243,0 Kb picture
click for enlarge 1255 X 817 348,1 Kb picture

В таком варианте с прикладкой тоже все хорошо, т.к. рукоять и скоба аля <Lever Action> дают плотный контакт руки с увеличенной площадью соприкосновения, и к тому же скоба служит доп. упором левой ладони в месте защиты спускового крючка и неплохо фиксирует цевье. В итоге скоба имеет четыре точки крепления, а цевье два.
Материалы - сапеле, латунь, алюминий.
Девайс компактный, не тяжелый, разворотистый и прикладистый.
Имея хороший баланс, карабин довольно удачно лежит в руках.
Одна беда - пульки быстро кончаются , ибо передернуть затвор можно быстро и легко не отрываясь от прикладки, повернуть барабан рукой - то же.
В рукопашном барабане есть определенный плюс - две пульки в ствол не загонишь (когда пулька встает на нарезы это чувствуется на рукоятке затвора по усилию)
В варианте без оптики девайс смотрится изящнее и легче, и поэтому, а так же по настоянию братишки были сделаны <на коленке> простейшие прицельные - мушка и диоптр. Стрелять с них то же интересно.

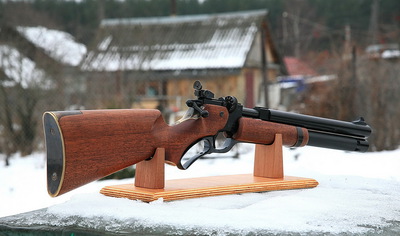

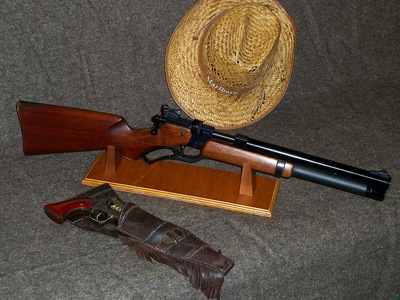

И несколько фотозарисовок:

click for enlarge 1274 X 752 325,5 Kb picture
click for enlarge 1280 X 960 617,0 Kb picture
click for enlarge 1277 X 852 392,9 Kb picture

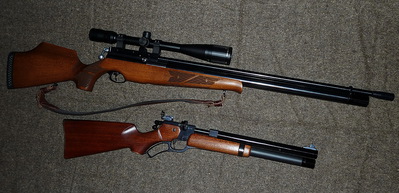

и для представления размеров фотка в сравнении с Армсом:

click for enlarge 1225 X 592 384,5 Kb picture
