Переделка приклада пневматической винтовки Crosman 2100 в съемный вариант. При накачке на съемный приклад не опираться, только за ствольную коробку.
Использованы:
- Кусок аккумуляторной клеммы от авто (часть, затемненная на рисунке) ОБНОВЛЕНИЕ (27.09.2014) - медь слишком мягкая резьба ушаталась и перестала держать, надо стальную деталь.
- Рамный дюбель (вроде резьба М6, маркировка дюбеля или 8х130 мм или 10х130, особо в них не разбираюсь, а подбирал просто накручивая на нужную гайку и зная нужную длину - 130 мм).
- холодная сварка.
Сточен выступ на пластмассе препятствующий извлечению приклада из собранной коробки (слегка на конус), спилены пополам "уши".
Из холодной сварки сделаны 'постели' в половинках ствольной коробки (приклад смазывал кремом, чтобы к холодной сварке не прилипал).

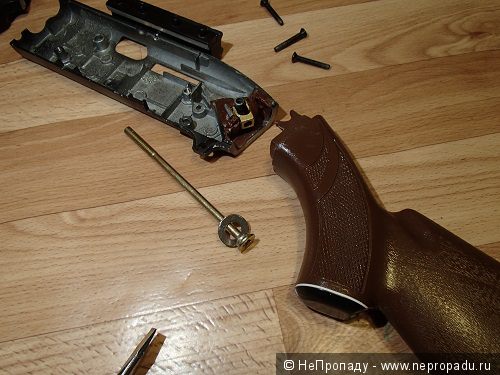

Потом приложил приклад к правой половинке ствольной коробке и одел на прилив под стяжной болт оси приклада кольцо, отпиленное от аккумуляторной клеммной колодки. Кольцо заранее сплющил молотком, вкладывая внутрь кольца болванку нужной формы, чтобы деформировалась как надо. Кольцо тоже на холодную сварку приделал, оно теперь зафиксировано на правой половинкой ствольной коробки.
Ставил застывать ствольную коробку в сборе с прикладом, чтобы ничего не мешало после отвердевания. Места где нежелательно было слипание намазывал кремом, чтобы была прослойка, мешающая склеиванию.

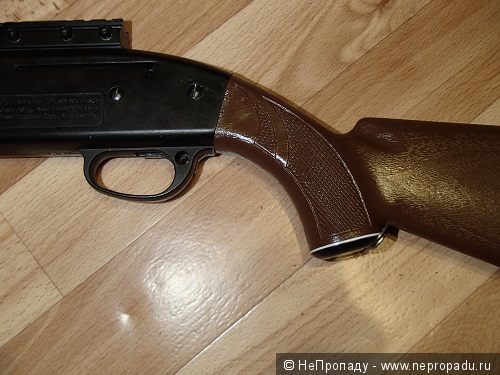

Одевается и снимается быстро, держится крепко, вид сильно не пострадал. Заднюю кромку ствольной коробки и ответный торец приклада напиллинговал, чтобы плотнее прилегали.
Под винт подложена крупная шайба, в которой расширено отверстие, чтобы винт утопился на одну свою ступеньку своей шляпки и не сильно торчал.
До конца винт крепления приклада подтягиваю только на собранной и стянутой коробке. Перед разборкой коробки сперва ослабляю винт крепления приклада. Это чтобы не оторвать часть ствольной коробки, за которую тянет кольцо болта съёмного приклада.
prc24 18-09-2014 16:17
ayaan , а "сильно" для чего такой ТРУД ? Вот "восьмерку" бы , для крепежа !!!
VadiMAsketoV 18-09-2014 22:19
Кроссман модифицированный в ВВП (веловинтовка пневматическая). Приклад - стойка от велокорзины, ручка от АК, прицел - диоптр. Родной приклад цел и невредим лежит в запасе.
ayaan 19-09-2014 12:50
prc24, привет!
Снимать приклад хочу для транспортировки. С прикладом слишком длинное получается.
Над тем, как уменьшить скручивающие смещения "восьмерки" относительно ствольной коробки, которые дают горизонтальный разброс, тоже думаю.
Как полумеры, может так буду делать:
или так:
Но по идее надо уходить от родной ствольной коробки и делать полностью новый короб, начиная от узла рычага и заканчивая затыльником приклада. Т.е. родной приклад, половинки ствольной коробки, цевье, спусковой крючок - не использовать.
Пока глубоко не кастомизирую. Недавно казенник чуть расточил:
Растачивал шуруповертом, такими шарошками:
тут главное не сделать дырку в паре миллиметров справа от пулеприемника, там ствол внутри упирается в казенник. В других местах не особо критично. скруглял даже верхнюю часть, которая над подавателем.
Шарошки довольно быстро 'засаливаются' сточенным алюминием, чтобы очистить их берешь какой-нить ненужный крупнозернистый точильный камень и проходишься засаленной поверхностью шарошки по точильному камню (точно таким же манером, как точишь сам казенник). Только сильно не увлекаться, можно шарошку преждевременно сточить.
Отпилил ствол у казенника:
Отшлифовал заново пулеприемник.
В отверстии для ствола в казеннике есть прямоугольный вырез - выточил надфилем шпонку и вставил туда. Шпонка по форме ниши, если смотреть по оси ствола - выпуклая сверху и вогнутая снизу, небольшим загибом цепляется за передний торец казенника, чуть-чуть не доходит до винта крепления ствола. Ствол теперь не качается в казеннике, а входит внатяг, спереди и по середине упираясь в шпонку, а в задней части прижимается винтом. Посадил на черный автомобильный герметик.
Установлен кит от Юрки. Китовая пружинка обратного клапана была чуть короче чем надо - клапан примерно на миллиметр не доходил до своего седла. Просто растянул чуть пружину руками. Клапан закрепил на пружине сделав колечко из корпуса пластмассовой шариковой ручки - напилил колец из корпуса ручки и выбрал кусок, в который клапан плотно входит, без люфта. Потом обточил снаружи колечко с помощью шуруповерта, надев колечко на носик той-же ручки, зажатой в патрон шуруповерта, так чтобы пружина умеренно плотно садилась на кольцо, а кольцо - на клапан.
На задней части накопителя, сделал небольшие проточки под гаечный ключ и в нижней части накопителя, где он упирается в выштамповку трубы насоса, вклеил шпонку из твердой латуни (старый крепкий советский ключ зажигания от авто)
ayaan 19-09-2014 13:09
цитата:Изначально написано VadiMAsketoV: ..Приклад - стойка от велокорзины, ручка от АК, прицел - диоптр..
Классно! Насколько удалось рассмотреть - целик не синхронизирован с прикладом, а приклад защелкивается в выемки, смотрящие в стороны, и фиксируется скользящей стяжкой?
Мушка установлена тонкая самодельная, если кольцо поставлено?
docalex 19-09-2014 13:25
цитата:Originally posted by ayaan: Но по идее надо уходить от родной ствольной коробки и делать полностью новый короб, начиная от узла рычага и заканчивая затыльником приклада. Т.е. родной приклад, половинки ствольной коробки, цевье, спусковой крючок - не использовать.
Вот ты и сказал, что надо делать полностью новую винтовку. По идее .
ayaan 19-09-2014 13:28
цитата:Изначально написано docalex: Вот ты и сказал, что надо делать полностью новую винтовку. По идее .
Да, потому пока не делаю, сток не ушатался ещё, а за него деньги уплачены Потом видно будет.
prc24 19-09-2014 18:48
ayaan , "или так" - когда , где будешь делать ? - тоже хочу )))
HAA-89 19-09-2014 22:08
Доброй ночи, может у кого есть чертеж восьмерки для крепления насоса?
ilia73 04-10-2014 02:37
Прошу просветить новичка. Как провильно эксплуатировать винтовку: сначала качать, затем вставлять пулю или сначала вставить пулю, затем делать качки? Или без разницы? смотрел видеообзоры, все делают по разному. Надеюсь на короткий, четкий ответ. Заранее спасибо.
Mixamarket 04-10-2014 05:36
Если во время накачки случайно не хочешь кому- нибудь засадить пулю, то конечно сначала накачать, а потом заряжать.
DVVD96699 04-10-2014 12:27
Если выстрел произвожу сразу,сначала качаю,затем вставляю пульку.,если выстрел необходимо сделать через какоето время-то сначала вставляю пульку,снимаю с боевого взвода,затем качаю-необходим выстрел-взвожу-стреляю.
ilia73 04-10-2014 12:39
Понял, спасибо. Т.е. для аппарата принципиальной разницы нет.
prc24 05-10-2014 13:24
Вроде "как" с КИТ Юрка - сначала , надо сделать "взвод" -потом качать ? Всегда - "взвожу" - вставляю "пульку" ( то же самое на 1377 ) - накачиваю - стреляю . Ну , а "всадить" пулю можно по "дурости" в любое время .
Skaz123 06-10-2014 19:46
Всем привет. Принимайте крысовода в свои ряды=) Купил в прошлом году, апнул мальца)) С Юркиным китом и остальными доработками JSB heavy 0.67 / 15 качей / 255 км/ч.
Вопрос, кто знает где достать полиуретановые кольца в качестве манжеты, а то пуха может смело давать хоть 280, но не долго=(? слабое место долбаные резиновые кольца!
prc24 08-10-2014 23:21
Skaz123 , из чего "восьмерку " сделал-купил ?
Skaz123 09-10-2014 10:19
prc24, делал сам, это даже не "восьмерка", а полукольцо из металлюги, что под руку подвернулась. Смысл в том, чтобы она была достаточно жесткая. Отверстия просверливаются под винт оси(а у меня ось переделана как у многих под каленый болт М6) и под родные отверстия в фальшстволе. Перед разметкой отверстий железяку я осадил молоточком по форме фальшствола и насоса, чтобы плотнее прилегала - тут главное не погнуть родное железо) В родных отверстиях в фальшстволе нарезал резьбу (помоему М4), куда вкручиваются короткие фиксирующие винтики. Держится хорошо, после настрела около 500 выстрелов стп на месте. Как мне кажется это оптимальный вариант, когда нет под рукой станка. П.С. железяку для красоты затянул в термоусадку.
prc24 09-10-2014 13:00
ОХ , понятно - кто бы "фирменную" замутил , раз и поставил .
Skaz123 09-10-2014 18:21
так впринципе я и замутил, только "фирма" маленькая, размером с балкон с инструментами))
-Van- 10-10-2014 12:32
А кто мешает заказать переднюю пробку от "гравицапы" которые он делает для 1377? диаметры трубы и осей одинаковые, нужно будет только немного трубу насоса укоротить (на несколько миллиметров). По идее практически все что он делает для 1377 можно с небольшим напилингом приспособить для 2100
