Ну про это писалось на апе МР651. Там все это сделано и киты продаются.
Konstantin_E 05-05-2008 01:08
quote: Ну про это писалось на апе МР651. Там все это сделано и киты продаются
Про краник? Да, помню. Только я хочу краник, чтоб работал не ДА/НЕТ, а
медленно пропускал газ. Ну и давление поболе будет чем при СО2. Наверно
все же рискну сделать так, хотя бы просто проверить конструкцию.
Главное тут тонюсенькая дырочка, чтоб дроселировала и не давала
мгновенной скорости поднятия давления в камере клапана. / от РПШ никто
не не видел схемы рукоятки, а особенно трубочки, куда баллончики
вставляются? Надо все же сначала с СО2 закончить.
Avizenna 05-05-2008 01:26
Ну тогда лучше действительно ставить редуктор, столько же места займет.
Konstantin_E 05-05-2008 01:28
Очень даже может быть, что лучше редуктор. Особенно из-за габаритов. Но все равно идея ручной регулировки мне не дает покоя.
Avizenna 05-05-2008 01:32
Если не поленюсь отрисую тебе редуктор. А крантик с жиклером сложнее будет.
Avizenna 05-05-2008 12:36

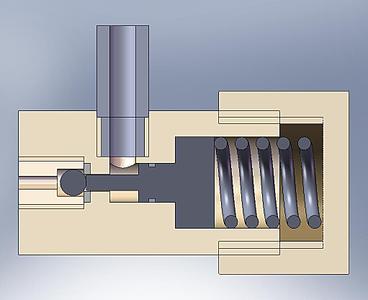

Ну вот прикинул тебе эскизик.
Konstantin_E 05-05-2008 13:13
Спасибо. Я вот еще видел такое-
, там хорошо расписан процесс работы редуктора. Сначала правда, долго
не мог понять, почему пружина "не с той стороны" стоит. Потом
разобрался. Вся суть сводится к тому, что при разных площадях, куда
прикладывается давление, развивается разная сила. Другими словами,
меньшее давление приложеное на большую площадь перебарывает большее
давление приложеное на меньшую площадь. При этом пружина дает коррекцию
и настройку, а то редуктор будет тупо делить давление в Храз не
зависимо от входящего. А с пружиной можно получать условно одинаковое
давление на выходе, менее зависимое от от входящего. Вообщем редуктор я
тоже выточу на досуге, интересно все же.
Avizenna 05-05-2008 14:29
А здесь тот же
режим работы редуктора. А в общем все они работают по одному и тому же
принципу. А этот, что ты показал, давно известный редуктор вот только
для регулировки его постоянно приходится выкручивать из сборки.
Valdis_63 12-05-2008 22:54
Привет Константин! Ну как там, станок починился? (типа ап)
Konstantin_E 13-05-2008 10:48
Эх... пока нет, не разбирали даже. А уже в планах столько наточить!... Ничего-ничего, скоро доберусь до него.
sherboto 13-05-2008 23:26
привет
Константин! Подготовил всё для переделки крыски под СО, завтра начну,
буду делать по твоей схеме, как закончу выложу отчёт..
Konstantin_E 14-05-2008 12:16
Привет!
Камеру увеличивал или так оставил? А что это на капиллярке белое?
Отжечь ее не забыл? Удобнее прокладывать будет по рукоятке. Ну и
конечно приятно видеть последователей. В две головы и четыре руки
изучение быстрее и интереснее пойдет.
Avizenna 16-05-2008 12:05
Скоро и я подключусь к вам. Вот только насос ВД подъедет. А подвод я буду делать в точке крепления пистолетной рукоятки.
Konstantin_E 16-05-2008 12:54
quote: А подвод я буду делать в точке крепления пистолетной рукоятки.
Так там же попадешь в канал подачи воздуха между торцом камеры и клапаном. Или камера не родная?
Konstantin_E 16-05-2008 12:56
Насос ВД уже есть, но пока успешно перебарываю соблазн СО2 тоже довольно интересно. И главное- более безопасно.
Avizenna 16-05-2008 09:13
quote: Так там же попадешь в канал подачи воздуха между торцом камеры и клапаном. Или камера не родная?
А если просверлить тонким сверлом изнутри попадеш прям в камеру.
sherboto 16-05-2008 19:04
quote:Originally posted by Konstantin_E: posted 14-5-2008 00:16
Привет!
Камеру увеличивал или так оставил? А что это на капиллярке белое?
Отжечь ее не забыл? Удобнее прокладывать будет по рукоятке. Ну и
конечно приятно видеть последователей. В две головы и четыре руки
изучение быстрее и интереснее пойдет.

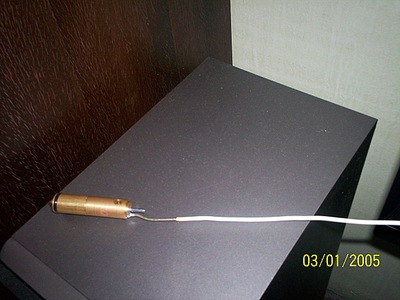

камеру
не увеличивал, оставил родную.. На капилярке белое - типа кэмприу,
такую взял капилярку.. Прокладываю через рукоятку, сёдня сделал,
времменую схему, завира сфоткаю...
sherboto 16-05-2008 19:06
quote:Originally posted by Avizenna:
Так там же попадешь в канал подачи воздуха между торцом камеры и клапаном. Или камера не родная?
А если просверлить тонким сверлом изнутри попадеш прям в камеру.
Ага я сначало засверлился сверлом на 2мм, гдето на глубину 6мм, потом на 1мм и вышел точно под седло клапана...
sherboto 16-05-2008 20:07
quote:Originally posted by sherboto: На капилярке белое - типа кэмприу,
на капилярке белое - типа кэмбрик.. похож на фторопласт..
Konstantin_E 16-05-2008 20:20

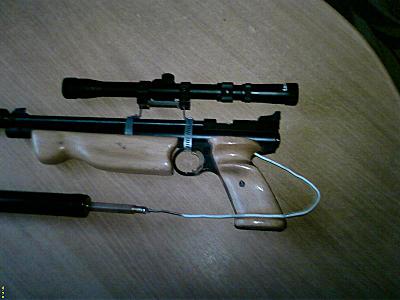

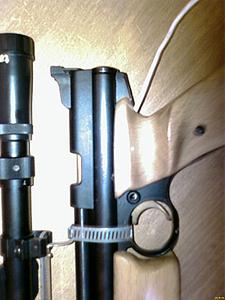

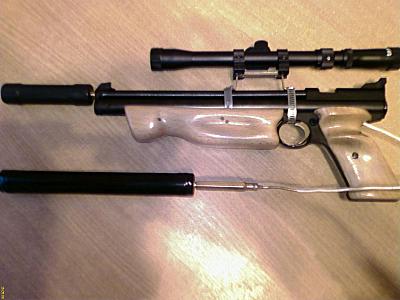

А шо за
баллон подпаян к концу капилляра, какого обьема? По прокладыванию
трубопровода по рукоятки- если вывел трубочку слева из трубы насоса,
как у меня було, то потом лучше пропустить ее в "окно", где пружина
шептала, а потом вести ниже уже по правой стороне рукоятки. Это на тот
случай, если разъем делать в коннекторе, для быстрой разборки на
будущее.
Webley Patriot 6,35
(типа ап)
