Вот так будет, с теми пружинками, шариком и детальками которые нашел получатся чуть больше чем предпологал.
Konstantin_E 10-08-2008 01:18
Подожди,
а с каких это делов этот хвостик у тебя отгинало?... Не должно быть
такого. При длине 5мм. и диаметре 1,5мм. все должно точиться. Не, ну
понятно что подавать по одной десяточке и медленно. Ну а если нет, то
возьми хвостовик сверла, запрессуй в болванку, затем зажми за хвостик в
патрон и точи с другой стороны, только на всякий случай центром
подожми. Хвост от сверла можно взять с избытком по длине, а потом
отрезать до нужного, а то за 5мм не захватить в патроне.
Konstantin_E 10-08-2008 01:29
+ в этой крысе накопитель дюраль. 2-
Я хочу сделать так же как в ПСП(не помню чьего производства). Когда
труба насоса отрезается до рукоятки и ставится резик длинный. Тока пока
не придумал как сделать резик быстросъемным(ведь при заправке ЦО2 надо
резик охлаждать в морозилке). 3- я держу пистолет левой рукой за
основание модера, щеку на ствольную коробку кладу. Получается довольно
удобно даже без приклада. Так что баланс думаю не изменится если
закрепить под стволом. ////////// Ты уже делаешь? Мысли появились. То
что накопитель дюраль, это не страшно. Насчет вставки в него капилляра.
Я вставил уже. Прямо в отверстие где в МК варианте загоняется воздух
поршнем. На резьбе вкрутил и все нормально. Только вкручивать надо
изнутри. Если что, то потом детально расскажу. Теперь опять о том что
камера дюралевая. Если труба насоса станет работать резиком, то
давление приложится на корпус накопителя. Его площадь 2см квадратных. А
сзади камера стопорится только об тот выступ в трубе. Представь, с
одной стороны на накопитель давит под 130 кг(65атм х 2см. квадр.) а с
другой стороны все это держится на том выступе. Не, там конечно еще
винт, который рукоятку прикручивает, держит немного, но все же. Так что
может таки лучше по капиллярке подать?
Halfer 11-08-2008 07:19
Ну я пока
не делаю. Тока думаю. И думаю что и правда с капиляркой лучше, потому
что возни намного меньше. Всего то нужно будет 2 детали-сама трубка и
коннектор для балкона+ всякая мелочь. Тем более накопитель у меня все
еще с конусом, а значит мяса в передней части много. Только вот думаю
может оставить передний клапан? Или тогда давление в накопителе будет
сильно не дотягивать до 60атм?
Konstantin_E 11-08-2008 10:52
Не,
клапан лучше убрать. Он же поджат одной пружиной с боевым и прилично
сильно. Это поджатие будет красть несолько атмосфер. Кстати, если
сделать вход воздуха в камеру(в МК) легким, то и КПД просто обязано
подняться.
quote: накопитель у меня все еще с конусом, а значит мяса в передней части много.
Может быть даже и хорошо, больше возможностей закрепить капилляр. Я
подал трубочку в уже торцованную камеру, так и там места достаточно.
Скоро буду вскрывать такого Крыса, и покажу принцип.
Kline_Kinder 12-08-2008 19:16
Здравствуйте. 2Avizenna По редуктору. Такое кто-нибудь сочинял уже?
Удаляются поршень и рычаги, а эта бодяга ставится вместо поршня и рычажной группы. Синим изображены уплотнения. По рисунку: 1- подходящая пружина. 2- шток клапана редуктора материал произвольный, но прочный . 3- уплотнение штока редуктора- капролон. 4- канал во втулке (поз. 6), в который впаивается капилляр ввд . 5- употнение втулки (дет 6), такое же как на носу накопителя, т.е. подойдет сантехническое резиновое колечко. 6- втулка латунная, наружный диаметр 15,5мм с кольцевой проточкой (для поз. 5) и седлом клапана редуктора (поз. 7) 7-
седло клапана редуктора- осевое отверстие во втулке. Диаметр
определяется расчетом и зависит от пружины (поз. 1) и рабочего
диапазона редуктора.
Втулка (поз. 6) как-нибудь фиксируется в
трубе насоса, на рисунке она подпирается "подходящей трубкой"
заштифтованной штатной осью насоса. Кончно совсем хорошо будет если удалить впускной клапан накопителя и рассверлить впускной канал, но это будет необратимо Преимущества (кмк ): 1. Большой заредукторый объем- им служит практически весь объем в котором ранее ходил поршень. 2.
Две точеных детали, причем высокой точности изготовления требует только
диаметр отверстия под седло клапана редуктора(поз. 7).
Недостатки: подбор витой пружины (поз. 1). для регулировки придется ваять дополнительные детали.
Avizenna 12-08-2008 22:27
quote: По редуктору. Такое кто-нибудь сочинял уже?
Сочиняли
с одной и той же ошибкой. Полость, там где находится пружина, должна
быть связана с атмосферным давлением, а давление, давящее на шток
редуктора, должно преодалевать только усилие пружины. А то что ты предлагаеш не работает, как редуктор просто дополнительный накопитель с впускным клапаном.
Avizenna 12-08-2008 22:33
quote: Подожди, а с каких это делов этот хвостик у тебя отгинало?... Не должно быть такого.
Ага
я тоже так думаю, но дохожу к 1,5мм и при заходе резца торец запрыгивал
на резец. Я дума сперва шкив партрона разболтался, а нет все нормально
и резецедержатель стоит жестко. На работе токаря говорят такое может
быть если используется автоматная сталь. Она более вызкая. С медными
детальками таже картина.
Kline_Kinder 12-08-2008 22:34
Буду думать
Konstantin_E 13-08-2008 10:00
quote: Originally posted by Avizenna: Ага
я тоже так думаю, но дохожу к 1,5мм и при заходе резца торец запрыгивал
на резец. Я дума сперва шкив партрона разболтался, а нет все нормально
и резецедержатель стоит жестко. На работе токаря говорят такое может
быть если используется автоматная сталь. Она более вызкая. С медными
детальками таже картина.
Тогда надо по-другому изготовить деталь. Может таки наборную, из двух частей проще?
Avizenna 14-08-2008 13:50
quote: Тогда надо по-другому изготовить деталь. Может таки наборную, из двух частей проще?
Отдал
шлифовщикам сделают или нет не знаю но заказал сразу 3 штуки обещали
сделать из ХА12 с закалкой 50 ед. Так наверное будет лучше.
Konstantin_E 14-08-2008 17:48
А
сразу что ж не сказал что есть выход на шлифовщиков... Конечно так
можно делать. И заодно поверхность хорошая будет, резцом такую никогда
не сделать.
Halfer 16-08-2008 10:09
Все.
Начало положено. Сегодня слазил в подвал и нашел там капилярную
трубочку, уже отломанную от регулятора. Регулятор тоже нашел. Так что
вопрос к Константину- как ее в накопителе фиксировать? За ужасные фотки
извиняюсь, приходится "фоткать" сканером. Фотик в деревне, а на
телефоне камера сдохла почему то.
Konstantin_E 16-08-2008 15:28
quote: нашел там капилярную трубочку, уже отломанную от регулятора.
Она! Наверно даже в белом кембрике и уже луженная под ним.
quote: Регулятор тоже нашел.
Этого можно торжественно выкинуть.
quote: как ее в накопителе фиксировать?
До вечера подожди, детально расскажу что и как.
Konstantin_E 16-08-2008 19:59

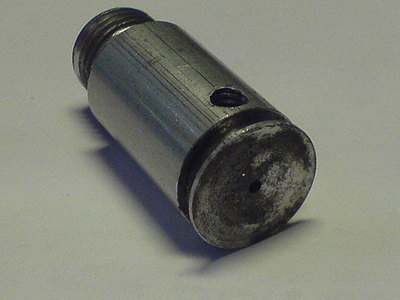

Halfer, садись будем разбираться. Начнем с камеры. Она у тебя явно люминявая? Вот такая-
Скорее всего с конусом на конце. Ну, это не столь и важно. Пока буду
считать что уже с плоским торцом. Если нет, то потом внесу коррекцию в
поснения. Для начала нужно в отверстии подачи воздуха нарезать резьбу
М3, на всю его длину. Под М3, если не ошибаюсь(кажется нет) отверстие
надо там рассверлить до диаметра 2,5мм. Затем режем резьбу. В принципе,
можно рискнуть и М4 делать, но тогда отверстие сообщиться с тем местом
где вкручивается передний винт рукоятки пистолета. Принципиально это не
страшно, т.к. новый канал подачи воздуха будет гермитизирован в другом

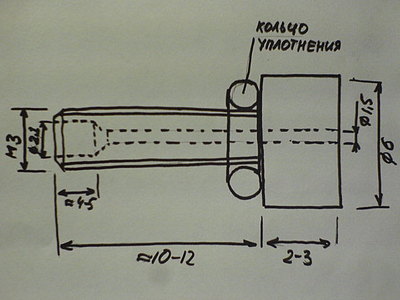

месте, но я перестрахерился и сделал резьбу М3. Теперь надо будет такая
деталь-
Изготовить лучше всего из латуни, чтоб легче было припаять к ней
капиллярку. Вот только держать вместе люминь и латунь не очень хорошо,
а шо делать... Когда все сделаешь и будешь собирать, то смажь сей
винтик густой смазкой, так, на всякий случай, чтоб потом раскручивалось
нормально. Да, кстати, в голове этого винтика пропили ножевкой шлиц под
плоскую отвертку, на эскизике его нет. По самому эскизу я думаю понятно
что куда? В отверстие диаметром 2,1мм будешь впаивать трубочку.
Сквозное отверстие, которое обозначено диаметром 1,5мм, можно делать и
другим диаметром, ну, какое будет сверло около полтора миллиметра.
Колечко уплотнения желательно подобрать заранее. Если ничего не
найдешь, то на худой конец можно и из фторопласта или полиуретана
сделать шайбочку вместо колечка. Но колечко все же проще будет. С ним и
затягивать винт сильно не надо. Так, значить винтик этот есть, резьба
нарезана в камере. Припаивай капилляр, одевай колечко и вставляй все
это дело, вместе с трубочкой, изнутри камеры. Вот в этом весь и фокус!
А уже потом отрежь капиллярку по месту сколько надо. Как, теперь о
коррекции если у тебя камера не торцована плоско. Просто прибавь к
длине винта разницу в длине плоской и конической камеры. По идее все. У

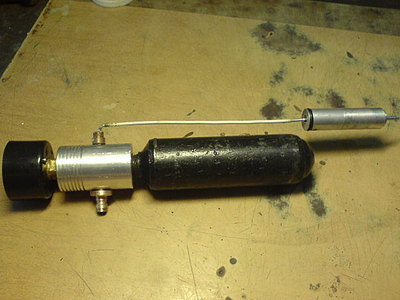

меня по такому принципу собран Крыс ПСП для брата, вот так выглядит КИТ-
Valdis_63 19-08-2008 22:34
привет всем!
Вот тут зашел в магаз холодильной техники за капиллярными трубками, и
мне предложили около пяти "типоразмеров" оных за 2$ за метр! Причем
пояснили, что чем больше внутреннее сечение, тем больше толщина стенки,
НО прочностные характеристики у них одинаковы. Так какую мне трубку
покупать? С каким внутренним диаметром??? (для СО2 с последующим
переводом на воздух). В принципе, за такие деньги можно и всех
набрать...
Konstantin_E 19-08-2008 22:43
Я фиг
знаю их стандарты, но видел уже парочку размеров. Обе трубочки были
наружным диаметром 2мм, а вот внутри отличались. Одна имела отверстие
0,6мм, а у другой было 1мм.На фото выше такая, от реле. Соответственно
и стенки разные. У меня обе работают на воздухе. (на всякий случай
немного позже точнее измеряю)
Valdis_63 19-08-2008 22:54
на фото выше - люминий? Или луженое?
Valdis_63 19-08-2008 22:57
выбор большой! Прочностные характеристики у них одинаковы. Какое внутреннее сечение должно быть оптимальное???
Halfer 19-08-2008 23:06
2
Konstantin_E : Спасибо за помощь. Единственное мчего не понял- болтик
этот изнутри накопителя завинчивается? Не лучше ли сделать чтобы
снаружи завинчивался? Тогда однажды припаял капилярку к болтику и можно
спокойно все разбирать...
