maksim-432
31-01-2010 18:46
Всем доброго времени суток!
Продолжая тему, выкладываю на всеобщее обозрение начинку и ТТХ крыски под названием <Мария Потаповна> сделанной для одного из форумчан.
По сути это наработки для своего крыса, но не готова одёжка, так что пусть будет МАХА.

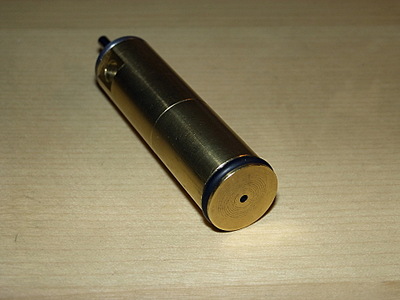

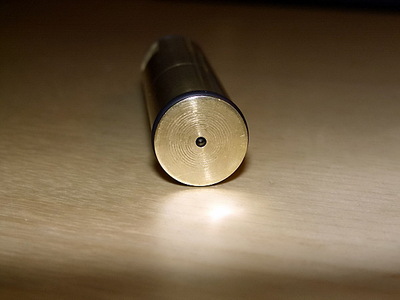

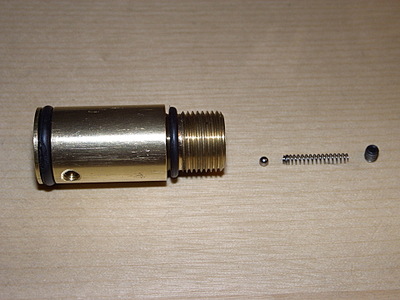

Начну с главного - с накопителя. Ну, то, что он латунный и сделан с нуля - это и так ясно, а вот боевой клапан и впускной, были сделаны несколько иначе...

click for enlarge 1920 X 1440 652,9 Kb picture
click for enlarge 1920 X 1440 643,3 Kb picture
click for enlarge 1200 X 900 220,4 Kb picture
click for enlarge 1920 X 1440 479,9 Kb picture

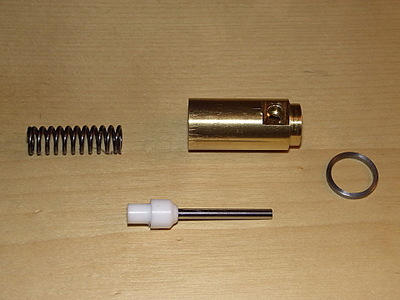

Боевой клапан: шток - направляющая от СД привода компа. Там их две - калёные, полированные, диаметром 3,0 мм. Отверстие под шток развёрнуто развёрткой, без каких либо уплотнений. Сам клапан фторопластовый, запирание конус по конусу. Пружинка родная.
Впускной клапан: Идея взята в теме у Авиценны, а выполнил я его несколько "упростив" задачу - запирание подпружиненным шариком.

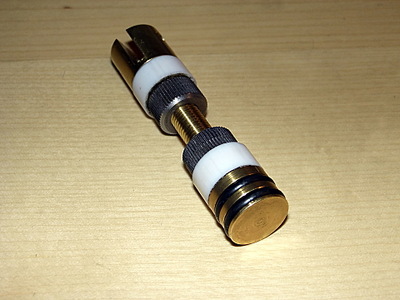

Ну, с поршнем всё и так ясно - он регулируемый, латунный, с двумя резинками и фторопластовыми кольцами:
click for enlarge 1920 X 1440 529,6 Kb picture

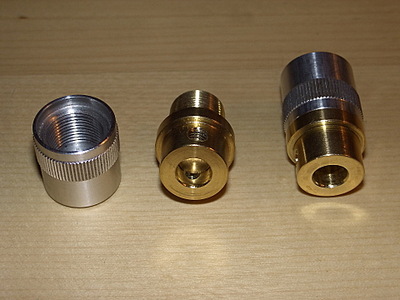

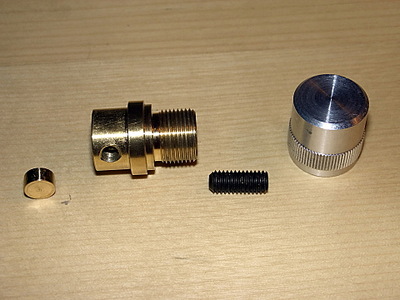

Задняя пробка с поджимом боевой пружины, и возможностью навинтить приклад.

click for enlarge 1920 X 1440 555,4 Kb picture
click for enlarge 1920 X 1440 599,8 Kb picture

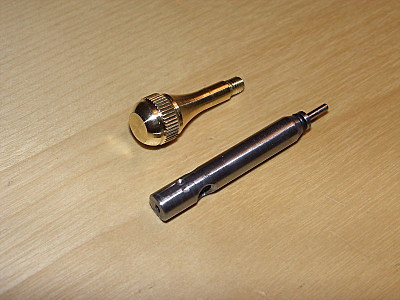

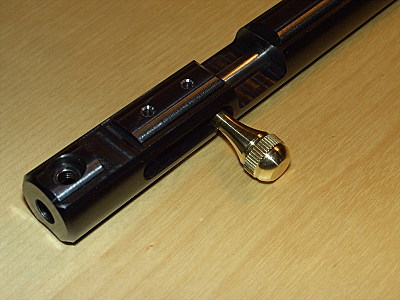

Ствольная коробка стальная, Crosman. Досылатель сделан новый, и запирает резинкой не по конусу, как в стоковом варианте, а по диаметру казённой части ствола, до перепуска - что сказывается на её долговечности. Чтобы досылатель не закрывался самопроизвольно, при опускании ствола дулом вниз, он имеет защёлку подпружиненным шариком.
click for enlarge 800 X 600 106,6 Kb picture
click for enlarge 800 X 600 100,0 Kb picture

Стволик LW 30см, полигонал с напрессованной втулкой для модератора.

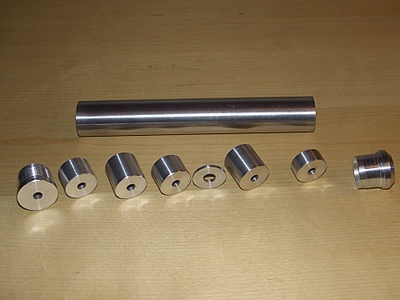

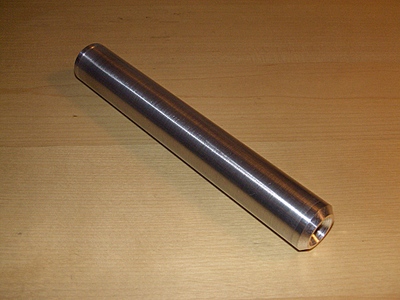

Модератор шестикамерный, Д16т. В первой камере есть стравливающие отверстия - 8шт.

click for enlarge 1920 X 1440 129,0 Kb picture
click for enlarge 1920 X 1440 138,7 Kb picture

Ось накачки рычага - нержавейка.

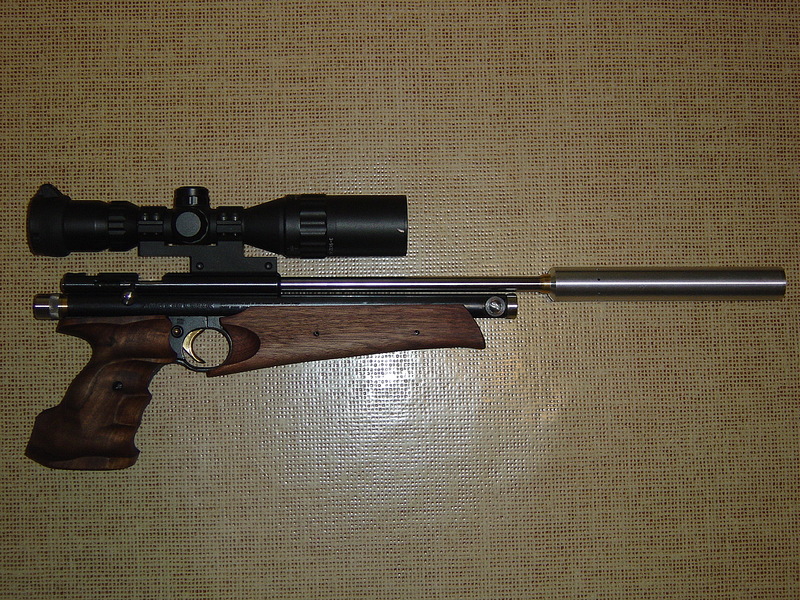

Теперь ТТХ:
Скорости: тяжёлой JSB
10 качков - 180 км/ч
15 качков -200 км/ч
20 качков -215 км/ч


click for enlarge 1280 X 960 571,9 Kb picture

Вопросы, пожелания и флуд(в рамках закона) приветствуются!

maksim-432
31-01-2010 19:10
резерв
ADF
31-01-2010 20:13
Уже установлено? Как работает (качки-шкорость)?
BANDITO_PISTOLETO
31-01-2010 20:17
quote:
maksim-432

Тоже интересны скоростя! Были какие- нибудь изменения усм?
maksim-432
31-01-2010 20:23
quote:
Originally posted by BANDITO_PISTOLETO:

Тоже интересны скоростя! Были какие- нибудь изменения усм?


УСМ на очереди...

Форменная одежда и снаряжение.
Нашивка на рукав Полиция Спецподразделения МВД России вышивка люрекс
Термонаклейка -1176 22-я Бригада Войск Связи вышивка
Мешок спальный Ямал

maksim-432
31-01-2010 20:27
quote:
Originally posted by ADF:

Уже установлено? Как работает (качки-шкорость)?


См. выше...

ADF
31-01-2010 20:46
Но... Опять-таки в сотый раз - что от крысы останется родного? Спусковой крючок и накладки на рукоятку?
maksim-432
31-01-2010 20:50
quote:
Originally posted by ADF:

Но... Опять-таки в сотый раз - что от крысы останется родного? Спусковой крючок и накладки на рукоятку?


Да, практически ничего - коробка, труба, ручка и пока УСМ(но не надолго)!

BANDITO_PISTOLETO
31-01-2010 21:32
quote:
Скорости: тяжёлой JSB
10 качков - 180 км/ч
15 качков -200 км/ч
20 качков -215 км/ч


Неплохо получилось

AIR-GUN.RU большой выбор пневматики
Духовая трубка 101 см.
Оптический прицел Norin 3-7x28
Радиостанция Vector VT-44 H VHF

Бирюк
31-01-2010 22:20
стандартные результаты для такой длины. а мастер не хочет подивить нас квадратными резинками?
maksim-432
31-01-2010 22:41
quote:
Originally posted by Бирюк:

стандартные результаты для такой длины. а мастер не хочет подивить нас квадратными резинками?


Не вижу смысла... Канавки под колечки полукруглые...
И потом - какой я мастер? Так, кое что могу...

куманёк
01-02-2010 12:23
Про шарик я так и думал. Ну вот ребята, он работает. А какой диаметр шарика?
Киви-птичка
01-02-2010 12:39
а толку от такой переделки? вы оставили его главный косяк - пцпшный клапан, А надо самооткрывашку
В любом случае работа по качеству достойна уважения.

VZ813
01-02-2010 12:59

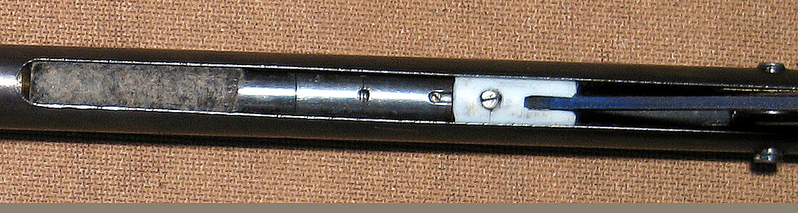

Удобнее такая регулировка длины поршня. Фторопластовую втулку лучше продлить (надеть на хвостовик).
click for enlarge 1203 X 321 465,7 Kb picture

Купить в интернет магазине с доставкой по всему миру

Футболки

Кепки

Брелоки

Постеры

Хулиган
01-02-2010 01:07
Макс-скромняга!
maksim-432
01-02-2010 08:24
quote:
Originally posted by куманёк:

Про шарик я так и думал. Ну вот ребята, он работает. А какой диаметр шарика?


Шарик 2мм...

ДЮВ
01-02-2010 10:47
Я бы очень порекомендовал выбросить второе уплотнительное кольцо с поршня, а носик поршня и накопителя проточил бы до такого состояния, чтобы до канавки оставалось 0,2-0,3 мм. Скорости либо увеличатся(при прежних качках),либо останутся такими же(при меньших качках).Шарик(стальной) может очень быстро заржаветь-лучше бы его облудить/омеднить или заменить на что-то нержавеющее в принципе. Форма, а особенно материал клапана(фторопласт)что-то не очень... Это только дружеский совет/рекомендация, а не наезд. Удачи ДЮВ.
docalex_rpt
01-02-2010 14:47
quote:
Originally posted by ДЮВ:

Форма, а особенно материал клапана(фторопласт)что-то не очень...



+ одгозначно. Даже если не разрушится, х-ки будут плыть в худшую сторону.
Storag
01-02-2010 18:15
Шарик впускного клапана глубоко сидит, а это дополнительный МО.
ср.Джихарь
01-02-2010 19:25
quote:
Originally posted by maksim-432:

Теперь ТТХ:
Скорости: тяжёлой JSB
10 качков - 180 км/ч
15 качков -200 км/ч
20 качков -215 км/ч


ИМХО конечно но для получения таково результата не нужно было накопитель с поршнем с нуля ваять! Хотя работа очень качественная!
Но всеже не стоило оно того!
Зы...
А всетаки эксклюзиффф, дери его за ногу! Ни у кого такого нет, а если и есть то не такое! Мегауважуха!! )))
