Источник : B.S.A stutzen
Страницы:  [1]  2
gnom
20-03-2009 01:17

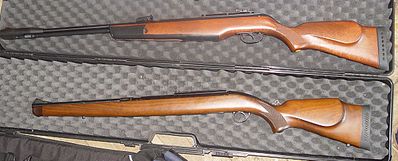

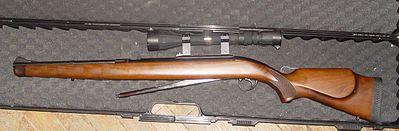

Винтовка очень редкая. В Москве вижу ее первый раз, при этом привезена она, на сколько я понял из-за рубежа и у нас никогда не продавалась. Больше всего винтовка похожа на цфх рояль, в первую очередь благодаря поворотному клипу. Ложе фул-сток, буковое, аккуратнее и элегантнее, чем на рояле. Ствол 320мм. Взвод нижний, внешне похоже на аир-армс про спорт, но конструктивно по другому.
click for enlarge 1200 X 485 130,3 Kb picture click for enlarge 1200 X 394 88,7 Kb picture

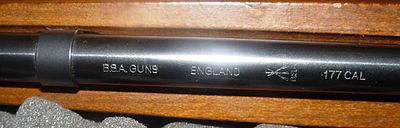

click for enlarge 682 X 800 46,9 Kb picture click for enlarge 737 X 800 87,8 Kb picture click for enlarge 1200 X 384 68,4 Kb picture
Ствол отличный, блестящий, без видимых дефектов, имеет 12 левосторонних нарезов. Нарезы интересные, не имеют так каковых полей, но и не полигонал.
click for enlarge 1053 X 1584 85,0 Kb picture

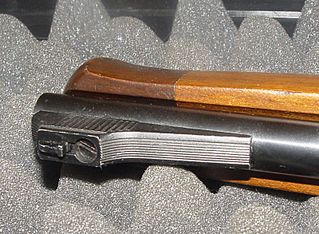

Открытый прицел простейший. По вертикали регулируется передвижением по наклонному ластохвосту, по горизонтали смещается планка. Мушка прямоугольная.
click for enlarge 849 X 896 115,6 Kb picture click for enlarge 800 X 586 115,0 Kb picture

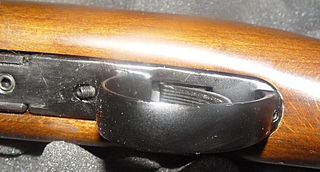

Спуск приятный двух ступенчатый, со свободным ходом, по ощущению идентичен спуску БСА ХЛ, но имеет регулировки. Винтик поджатия пружины крючка(впереди) и винтик регулировки хода(сзади) Винтиком хода надо обращаться очень аккуратно, почему то его длинна достаточна, что бы закрутить до не постановки поршня на взвод.
click for enlarge 800 X 430 59,4 Kb picture
Винтовка по прибытию ко мне дизелила, громко бахала и выдавала 260-275м.с. пульками ЖСБ хэви. Однозначно надо разбирать.
Ложе крепится в двух точках, роль первого винтика играет антабка спереди, второй проходит через рукоятку и закрыт резиновой крышечкой

click for enlarge 433 X 800 47,2 Kb picture click for enlarge 706 X 800 89,4 Kb picture
Отделяем железо от дерева
Снятое ложе на вид довольно хрупкое, поскольку имеет сквозной пропил под рычаг взвода.

click for enlarge 800 X 412 33,0 Kb picture click for enlarge 405 X 800 48,8 Kb picture
Железо массивно. Не разбирая видно, что винтовка имеет центральный зацеп поршня.
click for enlarge 1200 X 279 71,7 Kb picture

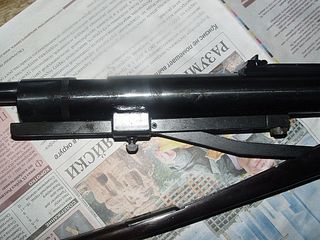

Система взвода такая же, как на ИЖ53, через продольную рейку, что обеспечивает относительно мягкий взвод при коротком рычаге
click for enlarge 1200 X 900 170,3 Kb picture
Спусковой механизм схематически похож на гамовский, но имеет лучшее соотношении плеч и адаптирован под ЦЗ. Объяснять как работает думаю не надо, по картинкам все видно.
Поршень на взводе и ниже спущен

click for enlarge 1200 X 1124 267,8 Kb picture click for enlarge 1167 X 1200 284,7 Kb picture

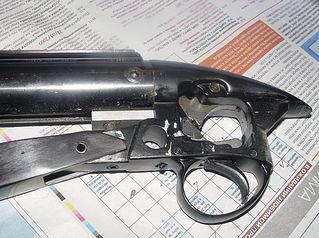

Приступим к разборке. БСА как всегда в своем стиле, опять сделали все, что бы винтовку обслуживали в спец. мастерских. Винтовка сложна в разборке и далеко не всякий сможет ее разобрать, а тем более собрать. Причем не столько из-за сложности конструкции. Сколько из-за неудобства, скорее всего специально придуманного. Видно, что задник и основание рычага взвода представляют собой единый литой алюминиевый монолит сложной конфигурации, упираться нечем и не во что
click for enlarge 1200 X 895 198,7 Kb picture
Сначала выкручиваем шестигранник, который противостоит усилию на излом при взводе, упираясь в алюминиевый прямоугольник, затем следует отделить рычаг взвода от тяги, выдавливаем штифт.
click for enlarge 798 X 800 71,0 Kb picture
Все, задник висит на трех шестигранниках, двух по бокам и одном сверху, крепящим ластохвост. Далее разборка не возможно без изготовления спец. оснастки. В деревянном бруске был отфрезерован сложный паз для упора задника. Брусок благополучно сломан при сборке, поэтому фотки не будет. Упирая винтовку задником в брусок и бруском в пол, с силой надавливаем и откручиваем три шестигранника, плавно отпускаем.
click for enlarge 1124 X 1200 163,1 Kb picture click for enlarge 1200 X 1060 153,9 Kb picture

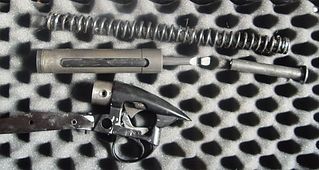

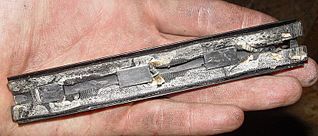

Теперь можно вытащить пружину и направляющую. Пружина имеет 34 витка проволоки 3,2мм, почти идентична пружине Д48-54. Ход поршня 80мм, внутренний диаметр компрессора 29мм. Далее разборка не возможно без снятия ластохвоста. Ластохвост сидит в пазах компрессора, сидит туго, надо сбивать молотком через деревянную чурку. Отделив ластохвост и вытащив рейку взвода(осторожно не теряем две рессорки, которые центрует рейку в скобе)можно вытащить поршень. Поршень массивный, точеный, со стаканчиком внутри. В компрессоре море графитки, дизелить будет вечно.
click for enlarge 800 X 201 33,3 Kb picture click for enlarge 800 X 342 68,3 Kb picture click for enlarge 800 X 312 57,6 Kb picture click for enlarge 725 X 800 48,7 Kb picture click for enlarge 1200 X 639 127,7 Kb picture click for enlarge 1200 X 368 59,5 Kb picture click for enlarge 642 X 850 83,7 Kb picture
Все тщательно протираем, собираем в обратном порядке и пользуемся Без дизеля скорость пулькой ЖСБ хэви 230м.с. +-1-2м.с., причем это далеко не предел для данного компрессора. Отдача на уровне Дианы 46. Честно говоря не знаю, сколько она стоит за рубежом, но у нас она пользовалась бы стабильным спросом при стоимости долларов 700. Винтовка приятная в эксплуатации, но сложная в обслуживании. Красивая, приятная, прикладистая, с хорошим спуском.

Turhon
20-03-2009 01:57
Винтовка классная. Система рычагов похоже получше чем на проспорте. Разборка конечно дибилизм конкретный


реклама:

gnom
20-03-2009 02:26
quote:
Система рычагов похоже получше чем на проспорте

Система рычагов очень удачная, при длинне рычага около 30см, да еще и с осью почти у рукоятки, усилие взвода довольно комфортное. У Армса если я правильно понял просто тяга как у дианы, без рычагов.

b4now
20-03-2009 02:32
quote:
Originally posted by gnom:

Нарезы интересные, не имеют так каковых полей, но и не полигонал.

Т.н. "звездчатая" или "зубчатая" нарезка.
И все же она под-разновидность полигонала.
Turhon
20-03-2009 02:36
Гном, а не мог бы сфоткать ствол заткнутый ваткой, чтобы получше взглянуть на нарезку? И в хорошем разрешении.

Купить в интернет магазине с доставкой по всему миру

Кепки

Значки

Постеры

Подушки

BlacKDeatH
20-03-2009 03:25
По мощности совсем мрак.
Вайраух больше выдаёт.
Тут даже на коротком 80мм ходу ну никак не меньше 22-23Дж должно быть.
Надо выжимать!
Но это у всех БСА ППП-шек такой казуз с запредельным диаметром компрессора.

gnom
20-03-2009 03:31

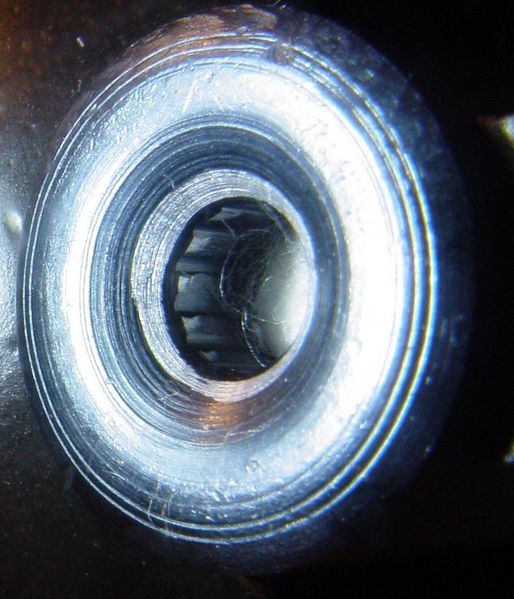

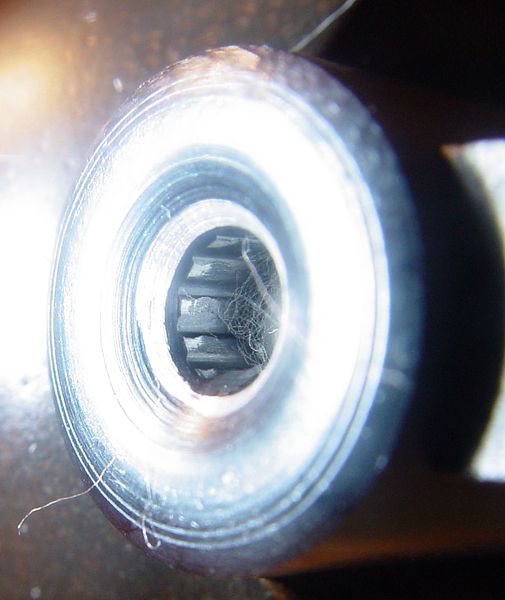

Да, макросъемка великая вещь, глазом нифига не видать . Фаска подпорчена, не знаю, с завода или уже постарался кто. Если кучи хорошей не будет, будем переделывать...

click for enlarge 985 X 1170 99,2 Kb picture click for enlarge 896 X 1044 123,1 Kb picture

gnom
20-03-2009 03:40
quote:
По мощности совсем мрак.
Вайраух больше выдаёт.
Тут даже на коротком 80мм ходу ну никак не меньше 22-23Дж должно быть.
Надо выжимать!
Но это у всех БСА ППП-шек такой казуз с запредельным диаметром компрессора.


Нормально, там явно по пружине дифецит, но оно и не надо наращивать думаю...
b4now
20-03-2009 04:13
Нету там никакого дефицита. Противодавленьице-с. Ибо площадь поршенька - мать и мать.
Добавить конскую пружину - добавится "отдачя", причем без ощутимой передачи енергии на пулю. Ведь чем интенсивнее поршень создает давление - тем быстрее получает его себе "в лоб". Закон сохренения енергии, чтопево.
И ничего тут сделать нельзя. (ц)
gnom
20-03-2009 04:37
При желании 25Дж я с нее сниму, ничего сверхнедостижимого в этом не вижу.
starshoi
20-03-2009 05:55
интересно да, нагрмаможденная конструкция, но качество конечно на уровне ГАМО.

Я поэтому стараюсь обxодить БСА. Xотя новей модели по аккуратней сделаны. Но тем не мение винтовка редкая, больше не выпускают.

ycb1
20-03-2009 11:30
Баланс думаю будет хороший при такой системе рычагов. Разгонять не надо и так вполне зачетно.
gnom
20-03-2009 11:38
quote:
на уровне ГАМО.

quote:
Xотя новей модели по аккуратней сделаны

Вот как это не странно, но данная винтовка ничуть не хуже новых ХЛев, а ствол даже лучше.
b4now
20-03-2009 13:58
quote:
Originally posted by gnom:

При желании 25Дж я с нее сниму, ничего сверхнедостижимого в этом не вижу.

Я разве говорил о какой-то сверхнедостижимости?
Ты уже сказал, что отдача и так присуцтвует, а моЩЩЩа - как бы не особо.
Можно поднять мощу - без сомнения, но ценой понижения комфортности выстрела.
Мне даже самому странно, что Я говорю ето ТЕБЕ.

Купить в интернет магазине с доставкой по всему миру

Сумки

Коврики для мыши

Подушки

Календари

Turhon
20-03-2009 14:54
quote:
Originally posted by b4now:

Ты уже сказал, что отдача и так присуцтвует, а моЩЩЩа - как бы не особо.



Отдачи не будет только если пружину выкинешь. У иж 22 тоже есть отдача, ты не знал? Другое дело что отдача написано ЖЕ получилась на уровне Дианы 46, которая особой мощей не отличается, тоесть отдача не сильная. Не понимаю вообще к чему ты всё это писал.

b4now
20-03-2009 15:07
Перечитай.
Turhon
20-03-2009 15:14
quote:
Originally posted by b4now:

Нету там никакого дефицита. Противодавленьице-с. Ибо площадь поршенька - мать и мать.
Добавить конскую пружину - добавится "отдачя", причем без ощутимой передачи енергии на пулю. Ведь чем интенсивнее поршень создает давление - тем быстрее получает его себе "в лоб". Закон сохренения енергии, чтопево.
И ничего тут сделать нельзя. (ц)



Именно дефицит и есть для такого Ф цилиндра. Нужна пружина помощнее чтобы выжать его резервы. Отдача конечно вырастет. К слову, у вари 80 почти такой же компрессор.

Бирюк
20-03-2009 17:34
хм, а мне такое ложе не нравится. длинная такая колбасятина.
разборка веселая :-)

------------------
йа криведко
аз есмь пучинный тараканЪ!

Turhon
20-03-2009 17:57
А что ось рычага крепится прямо в силуминовый задник? Таки нехорошо, нагрузка ведь серьёзная, да и в случаи поломки такой задник фиг сделаешь. Хотя на вид он выглядит массивным и прочным.
quote:
Originally posted by gnom:

Да, макросъемка великая вещь, глазом нифига не видать . Фаска подпорчена, не знаю, с завода или уже постарался кто. Если кучи хорошей не будет, будем переделывать...



Таки похоже будто ствол усердно чистили стальным шомполом или какой то бякой стреляли. Думаю стоит переделать в любом случае.

b4now
20-03-2009 18:02
А на ВИД самой оськи посмотреть - образование не позволяет, да?
