У него пропускает
клапан. У меня такое было когда его менял. Пока не проточил на станке
насаженный на шток капралоновый клапан тоже потихоньку травило.
d!k 11-04-2008 02:13
quote: Кстати, даже если просто вставить шток, исключив касание фторопласта стенки накопителя
Именно
так. Тока у меня там не ф-пласт, а капролон. Причем очень твердый
капролон. Не притирался нивкакую. Был притер след. способом: половинка
накопителя нагрелась горелкой немного и туда был вставлен шток с
уплотнением. В итоге получилась аккуратная канавка от конуса накопителя.
Держало намертво. Хотя... Фторопласт есть... Поэкспериментировать с формой уплотнения надо. Конус сделать.
quote: Пока не проточил на станке насаженный на шток капралоновый клапан тоже потихоньку травило.
Нужен очень махонький и аккуратный станочек, чего обеспечить низя в данный момент.
Avizenna 11-04-2008 02:19
Я на своем
настольном КОРВЕТЕ сходу сделал конус прям сносаженым на шток
капралоновым клапаном и получилось на ура. Н аклапане после двух коробок
отстрела еле заметный след.
gosha-kun 11-04-2008 02:19
quote:Originally posted by d!k: Нужен очень махонький и аккуратный станочек, чего обеспечить низя в данный момент.
Тьфу
епть. У меня тоже капролон - вечно я эту гадость путаю. Капролон
конечно. Клапан на Крысе родной, на втором накопителе точен из черного
капролона.
Avizenna 11-04-2008 02:24
Кстати
интересна вещ получилась. Как сделал конус на выпускном клапане скорость
выросла аж на 20 мыс. И воздух в камере больше не оставался.
d!k 11-04-2008 02:55
Потому что воздуху не надо обтекать плоскость уплотнения.
quote: Я на своем настольном КОРВЕТЕ сходу сделал конус прям сносаженым на шток капралоновым клапаном и получилось на ура.
Ключевое слово тут "настольный". А такого нет в нашем хозяйстве. Ну и конус не приходится притирать. Тут же жесткий материал, не желающий даже закрываться давлением насоса.
Avizenna 11-04-2008 03:14
Не знай но капролон мне понравился он у меня даже во впускном клапане стоит и держит на мертво.
Konstantin_E 11-04-2008 03:47

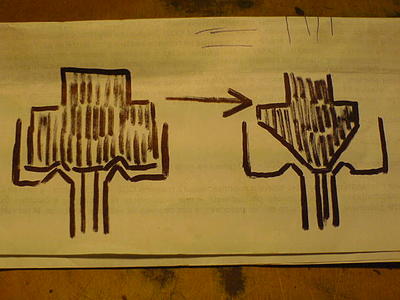

Т.е. хотите
сказать, что клапан (выпускной) должен быть конический, а не такой как
есть? Накидал от руки как бы сечение накопителя и клапана, где они
соприкасаются. Если я все правильно понимаю, то можно ли родной клапан
обточить до такой формы(кстати, должен увеличиться полезный обьем), или
бежать завтра на базар за капролоном?
Konstantin_E 11-04-2008 03:52

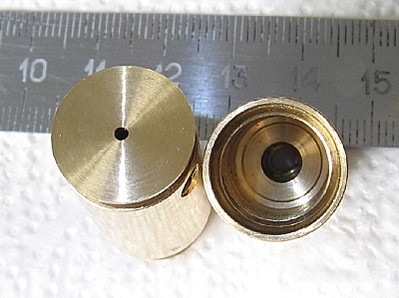

Avizenna, а
что там у тебя на верхней фотке, рядом с втулочкой лежит? Или то
случайно попало в кадр и к перепуску отношения не имеет? А на втулочке
колечки от известной зажигалки? Ну и еще вопрос- тоже все сам точишь на
станочке с удовольствием?
Avizenna 11-04-2008 06:01
А втулочка и есть перепуск с колечками. А маленькая штучка впускной клапан. Точу сам, учусь, даже что то получается.
Avizenna 11-04-2008 06:06
Константин беги
за копралоном все правильно понял. Длина тела клапана 9мм под пружину
5мм диаметром 5,5мм глубина отверстия 7мм, конус 45 градусов диаметр
клапана 8мм. Да еще я забыл сказать я проточил накопительную камеру
около выпускного клапана по максимуму т.е диаметр 11,5мм, а не 9 как
было.
VooD 11-04-2008 10:15

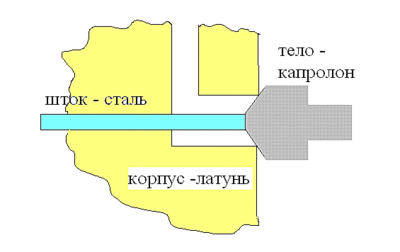

2 Avizenna: Так?
Avizenna 11-04-2008 10:50
Абсолютно так. Длина штока при этом 35мм. И точится насаженным на шток.
Alex_1979 11-04-2008 14:36
Недавно я стал
облададателем крыса. Поставив кит появилась проблема: пистоль громко
бахает. Т.к. у меня нету возможности что-то выточить, да и заказывать
металлическую пробку накладно пока, был начат поиск вариантов, как
сделать модер "на коленке". Сначала был сделан "модер" из бутылька из-под витаминов. Но при очередном выстреле его просто сдуло с резьбы крышечки . Поэтому было решено выдумывать что-то другое. За основу все-же была принята схема этого самого бутылька.

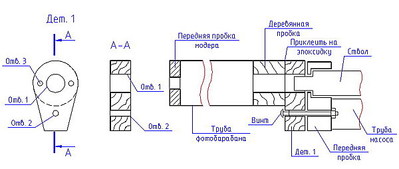

Деталь 1 была вырезана из фанеры толщиной 10 мм. Отв. 1 для ствола, отв. 2 для крепления модера винтом к пластиковой передней пробке пистолета. Про отв. 3 расскажу позже. Задняя пробка модера была выточена на дрели из обрезка деревянного черенка швабры , посажена внатяг на клей. Далее клеим на эпоксидку дет. 1 к задней пробке модера. В пробке были сделаны сверлом углубления, для лучшей адгезии. И
теперь об отв. 3. После того, как эпоксидка схватилась сверлим эти
самые отверстия вместе с задней пробкой модера и сажаем в них на
эпоксидку "чопики". Я применял для этого гвозди. Далее размечаем отв. 2 и сверлим вместе с передней пробкой пистолета и все это дело крепим винтом. Теперь
надо подкорректировать соосность модера и ствола. Прикручиваем модер,
очерчиваем его на обрезке доски. Далее приставляем модер к окружности,
отчерченной на доске и делаем выстрел. Смотрим, куда идет смещение пули.
Если по центру, то все ок. Если же пробоина от пули смещена от центра,
то корректируем положение модера немного стачивая заднюю плоскость
детали 1 напильником под небольшим наклоном. У меня обошлось двумя
"прикладками". Естесственно, можно установить в модере перегородки. Но это уже по желанию. Я пока этого не сделал, но хочу попробовать. Длина
моего модера получилась примерно 12..13 см. Глушит неплохо. Правда надо
его еще обклеить чем нибудь звукоизолирующим, ну или покрасить. Ну в общем и все. Звиняйте за отсутствие фоток, пока не сделал. Но даже если и сделаю, то вряд ли выложу, т.к. я на ЖПРСе, дороговато выходит.
r3292c 11-04-2008 17:18

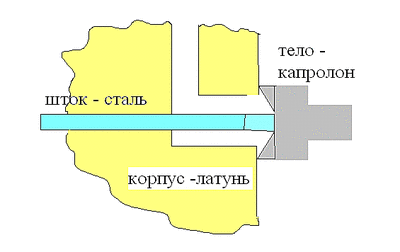

Avizenna, У тебя клапан с конусом сразу загерметизировался? Я тоже делал клапан с конусом - были проблемы с герметизацией. Иногда травил так, что не накачаешь .
Иногда - слабо травил первые 1-2 качка. Я даже седло клапана
перетачивал, чтобы клапан герметизировался по кромке - сточил бортик.
Конус, правда, не такой острый делал - градусов 10 снимал.
В итоге, перешёл на клапан с обратным конусом. Потерь мощи не заметил. Герметизируется - супер!
quote:Originally posted by Avizenna: Константин
беги за копралоном все правильно понял. Длина тела клапана 9мм под
пружину 5мм диаметром 5,5мм глубина отверстия 7мм, конус 45 градусов
диаметр клапана 8мм. Да еще я забыл сказать я проточил накопительную
камеру около выпускного клапана по максимуму т.е диаметр 11,5мм, а не 9
как было.
r3292c 11-04-2008 17:34
Не понятно, при чем
тут материал накопителя? А травит, скорее всего, боевой клапан. Если
накачать, и открыть досылатель - не шипит? Гарантированно проверить можно так - достать накаченный накопитель, бросить его в воду, и полюбоваться пузырьками.
quote:Originally posted by d!k: Ну вот и начал травить дюралевый накопитель. 10 качков 204-206 м/с гамохантером старым (накачивалось с пулькой в стволе, сразу выстрел) и
тоже самое, подождав секунд 20, но уже летит со скоростью 167-170 м/с.
Абыдна, да. Будем искать накопитель из латуни на опыты...
Avizenna 11-04-2008 17:37
Сразу весь секрет в том, что должна быть паралельность к оси. У меня тоже такое было, когда точеный клапан тупо сажал на шток. А когда выточил предварительно посадив на шток сразу получилось.
r3292c 11-04-2008 17:48
Результат мне кажется немного странным. С одной стороны, 180 с 10 качей СР10,5 - очень круто!!! С другой стороны, прибавка скорости после 10 качков совсем мала . Дополнительные (после 10) 5 качей дают всего +6м/с ?! А ещё 5 качей - 12м/с? Путаницы нет никакой?
У меня прибавка скорости +29м/с c 10 до 15 качей, и +19м/с с 15 до 20. Пульки JSB heavy 10,2 грана.
quote:Originally posted by Avizenna: Результат 10 качей -184 м/с, 15-190 м/с, 20-202м/с пуля CP 10,5 гран.
r3292c 11-04-2008 17:55
Ну, я также делал. Точил конус, насадив клапан на шток. Может, руки кривые , а может угол конуса неоптимальный выбрал...
И,
вот ещё вопросик - ты шток клапана не протачивал? Для увеличения
пропускного сечения в запираемом отверстии. Я протачивал. Шток у меня из
сверла Ф3,2мм. Диаметр по проточке - Ф2мм. Однако, большого выигрыша в
скорости не получил . Всего +3..4м/с на 15 качках. Интересно, как у других...
quote:Originally posted by Avizenna: Сразу весь секрет в том, что должна быть паралельность к оси. У меня тоже такое было, когда точеный клапан тупо сажал на шток. А когда выточил предварительно посадив на шток сразу получилось.
Avizenna 11-04-2008 18:49
Путаницы нет. Писал самые низкие показатели. А в среднем 184, 194, 202. Шток клапана не протачивал. Просто увеличил площадь истечения воздуха вокруг клапана.
