Народ, может вопрос конечно и глупый, но я в поиске аннотации к использованию регулируемого поршня не нашел
Я конус на накопителе сточил и заполировал, по идее в этом месте все в
порядке, но если регулировать поршень, то на какую примерно длинну, как
рычаг накачки должен закрываться - легко или с усилием?
Если есть статья или инструкция какая, поделитесь ссылочкой.
Зы, а можно стандартную пружинку из накопителя маленько обрезать? Может в этом тоже проблема низкой скорости?
vf68 26-03-2008 15:52
Да вот здесь, по моему всё есть.
gosha-kun 26-03-2008 16:48
quote:Originally posted by BRN: если регулировать поршень, то на какую примерно длинну, как рычаг накачки должен закрываться - легко или с усилием?
Это
как бы... того... интуитивно получается правильно. Если у тебя слишком
длинный поршень получится, он упрется при попытке закрыть цевье. А когда
все правильно, в конце хода такое приятное тугое, но не упрямое
сопротивление, дальше перевал через мертвую точку, и хорошее плотное
прижатие к трубе. Короче, подрегули поршень так, чтобы сопротивление
закрытию начиналось чувсвоваться примерно тогда, когда край пластикового
цевья находится от трубы в 1,5 см., а потом подкорректируй, если
ощутишь, что слабо или наоборот - сопротивление слишком велико.
r3292c 26-03-2008 22:36
Тоже отмечусь результатами апгрейда.
Немного повторюсь с фото - излагаю основные пункты от и до.

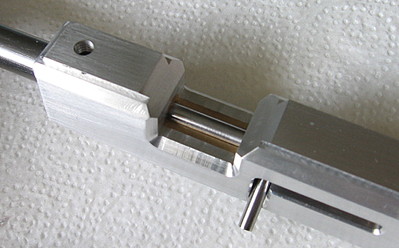

Коробка - герметизация колечком во втулке. По началу резала левую руку при накачке - снял фаски.
Модер и передняя пробка

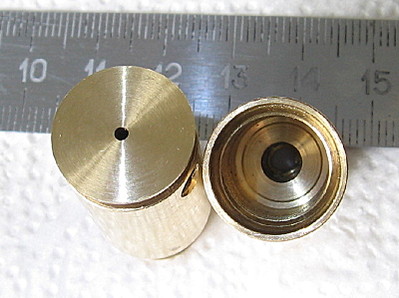

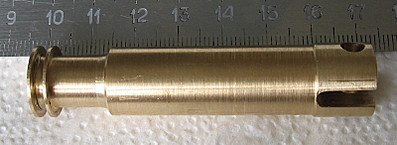

Торец
накопителя и слегка расточенная задняя часть. Растачивал не столько
ради увеличения объёма, сколько для увеличения проходных сечений. Кроме
того, сделал плоским седло клапана.
Поршень нерегулируемой длины

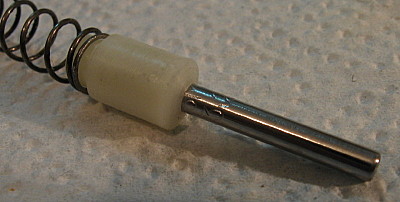

Впускной клапан со старым боевым

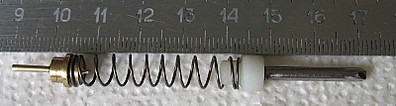

Новый боевой клапан. Тип - конус по кромке. В качестве штока идеально подошёл хвостовик сверла 3,2мм (видна маркировка)

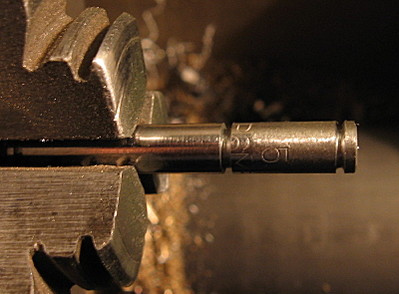

Процесс изготовления оси рычага.

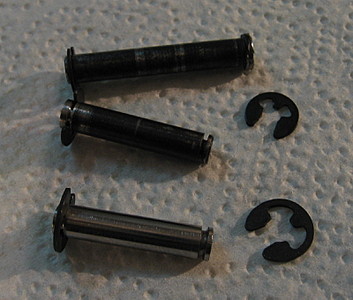

Заготовка оси (вверху) - ось рычага взвода ИЖ60, и две готовые оси - из сверла, и из оси ИЖ60

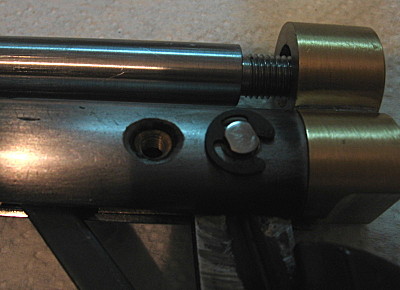

Передняя
пробка устанавливается на двух винтах М4 прочностью 10,9.
Предполагается, что пробка и винты берут на себя основную нагрузку при
накачке

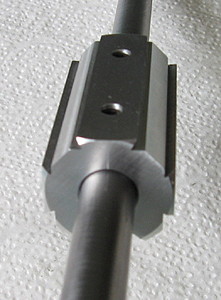

Трёхсторонний кронштейн

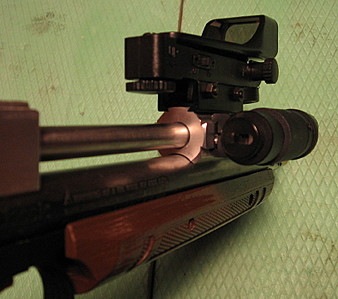

Установлены коллиматор и ЛЦУ
Скорости CР10,5 5 качков - 112 10 качков - 157 15 качков - 186 20 качков - 205 40 качков - 235, но я столько не качаю

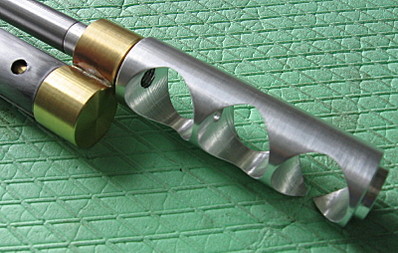

Модератор
работает на удивление хорошо, учитывая его малый объём! Конечно, глушит
не в ноль, но в квартире на 20 качках стрелять комфортно, и звук от
попадания пули в деревяшку сильнее выхлопа. Внешний диаметр трубы
модера - 25мм. Диаметр вкладыша - 23мм. Диаметр отверстий в перегородках
- 5мм. Три поперечных отверстия Ф 20мм. Длина модера - 70мм.
Устанавливается на резьбе М8х1.
bolivar 27-03-2008 02:08
quote:Originally posted by r3292c: Тоже отмечусь результатами апгрейда.
классно получилось ось рычага, точь-в-точь такую же сделал из сверла 6мм,с такими же стопорными колечками ещё вместо родного цевья, приделал цевьё от кр2100, очень ухватисто получилось...
Konstantin_E 27-03-2008 02:33

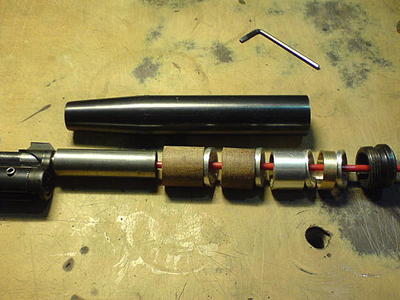

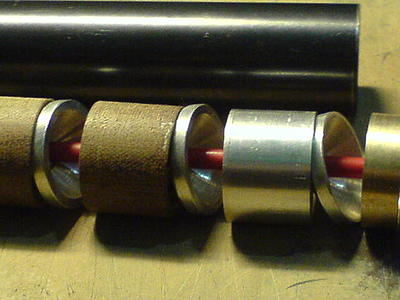

А я вот

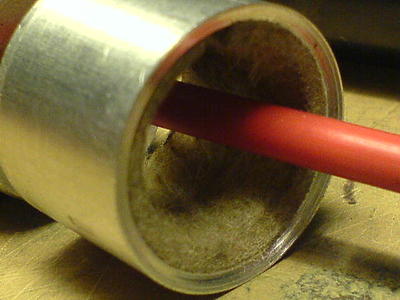

такого наточил однажды. Собрал, стрельнул. Почти не глушит. Вклеил фетр-
о! сразу стало работать. Аж не поверил что получилось. Потом дня три
еще привыкал к звуку, все казалось что нет хлопка- нет силы
Думаю, что еще стоит поэкспериментировать с размерами камер. Кажется,
если сделать первую примерно на половину общего размера, то будет лучше.
Хотя, сидел сейчас, тасовал местами камеры и их комбинации, так особой
разници не заметил. Корпус использовался от готового надульника, поэтому
пришлось дополнительно точить переходник.
Предоставить запись звука "до и после" не могу пока, не придумал чем
записать, но если описать словами, то шось типа немного звонкого пшика
получилось. На глаз, в смысле на ухо, разница очень большая.
Konstantin_E 27-03-2008 02:38
quote: Поршень нерегулируемой длины
А что удержало или восприпятствовало сделать регулируемый?
BRN 27-03-2008 04:10
Наверное возможность
лишнего секаса с оным... Подрегулировал поршень сча, стало закрываться
как раньше. При этом поставил новое колечко в перепуск. И блин 145 с 10
качков. Етить же колотить что ж такое...
r3292c 27-03-2008 11:28
Регулируемый раскручивался пару раз. Это, если слабо закрутить. А если сильно закрутить, терялась соосность, и начинались подклинивания в трубе...
quote:Originally posted by Konstantin_E: А что удержало или восприпятствовало сделать регулируемый?
Konstantin_E 27-03-2008 11:44
quote: А если сильно закрутить, терялась соосность, и начинались подклинивания в трубе...
Странно... Вообще такого не должно быть. Возможно слишком плотно
поршень ходил по трубе, надо было чуть меньше сделать его диаметр. И
поставить контргайку.
ДЮВ 27-03-2008 16:25
Позвольте немому
сказать! Если на 10 качках меньше 190-200-это очень плохо и надо искать
"лишний" мертвый объем в насосе. Где здесь можно выиграть или потерять? Я
бы очень рекомендовал: канавку уплотнительного колечка делать не
прямоугольной, а с полукруглым "дном"(колечко должно занимать весь объем
канавки после установки поршня в цилиндр)-здесь основной МО!!!
Далее-бортик поршня(носик, то,что отделяет канавку от торца
поршня)делать не более 0,2-0,3 мм. К накопителю это тоже относится.
Резьбу на штоке регулируемого поршня я у себя делаю с шагом
0,5-регулировать проще. Поршень, чтобы не отворачивался и при этом
немножко "болтался"/качался, я шплинтую ,в юбке поршня для этого есть
соответствующие отверстия, в штоке-тоже. В результате-"шаг" настроек
длины штока с поршнем меньше 0.05 мм.(это, конечно,перебор, просто так
получилось). Боковую поверхность поршня я облуживаю-цилиндр даже при
желании не попортишь, но это, наверное, излишне. Теперь по поводу
давления в накопителе. Года 2-3 назад после апгрейдов первого 1377 стало
мне любопытно, а сколько можно накачать? Засверлил тонкое отверстие в
торце накопителя со стороны штока, впаял в него тонкую илу от шприца,
приделал к ней манометр, вернее пейнтбольный показометр. Да,объем
накопителя несколько увеличился за счет всех этих "трубочек",но
незначительно. Качал долго и упорно, получил 130 атм. Потом все вернул в
исходное положение-запаял отверстие. Правда,тогда я делал не все
теперешние апгрейды, может сейчас и до 150 накачать можно, но надо
качать раз20-25,а я больше 10 не качаю. Скорость мерял, получал 210-220
полуграммовкой. Теперь меряю раз или два за сезон-лень. Да, чуть не
забыл! Накопитель, считаю, растачивать не целесообразно-качать дольше, а
навар небольшой, ну зачем больше 10-12 джоулей? Танк все равно не
подобьешь. Про герметизацию и мертвый/паразитный объем перепуска не
пишу-про это уже сто раз писали. Перепускной канал где надо-растачиваю,
где надо-запаиваю, вобщем стараюсь сделать его без острых
углов-"обтекаемым". Всем удачи ДЮВ
BRN 27-03-2008 17:24
Выпечка, не получается
чето у мну поршень настроить. Пойдем методом от противного. Ктонибудь
измерял насколько он должен быть больше по длинне чем стандартный?
Turhon 28-03-2008 01:02
Вот полезная ссылка по апу крыса от буржуев
Konstantin_E 28-03-2008 02:20
quote: Вот полезная ссылка по апу крыса от буржуев
Ха! Оказывается у них тоже полно таких же как и мы А может Кроссман для них, как для нас Мурка...

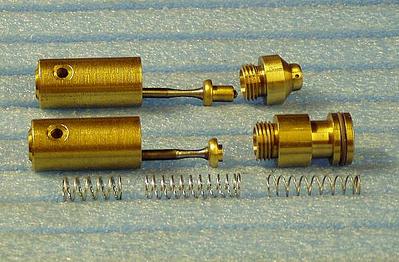

Нашел там одну фото, кажется тут упустили этот момент. А именно-
утоньшается шток клапана от стандартного размера. По принципу как в
651-ом.
BRN 28-03-2008 02:43
Дык а смысл в этом есть? Я смотрю пружинки там совершенно иные...
Konstantin_E 28-03-2008 12:32
По идее, хуже
быть не должно. Стачивая шток увеличивается проход воздуха. Не, может
конечно достаточно как есть, я ничего не говорю что надо бросать все с
сточить там. А посчитать площадь сечения в этом месте можно. Вдруг
окажется "слабым звеном"
REACT 28-03-2008 14:02
подскажите пожалуйста по кросман 1377 после апа:
какой получается ход поршня? чему равен диаметр цилиндра? объем накопителя? длина штатного ствола?
d!k 28-03-2008 14:46
раскочегарил еще одного крыса 12 качей 198 м/с коперхедом поинтедом регулируемый поршень, удлиненный досылатель, вкленный перепуск.
BRN 28-03-2008 16:56
d!k, а перепуск
вклеен, это совсем намертво? Просто я у себя пока косяк не могу найти
кроме как в уплотнениях(хотя все уже и так намертво). И поршень вроде
той длинны. О славный день, таки получил 180 мысов с 10 качков=))) Надо навеное укоротить досылатель и сделать нарощенную часть потолще=)))
