Думаю
сделать проточку на стволе,чтобы он просто заходил во втулку.На ствол
можно одеть рез. колечко.А натяг сделать винтами на конус.Суть в том
чтобы я мог поворачивать ствол вокруг оси.Втулка со стволом упирается в
буртик коробки и подтягивается винтами.Почти как на фото, но без резьбы.
Avizenna 31-05-2011 21:43
quote:Originally posted by -S-B-A-: Думаю
сделать проточку на стволе,чтобы он просто заходил во втулку.На ствол
можно одеть рез. колечко.А натяг сделать винтами на конус.Суть в том
чтобы я мог поворачивать ствол вокруг оси.Втулка со стволом упирается в
буртик коробки и подтягивается винтами.Почти как на фото, но без резьбы.
Поробуй
может получится, у меня не получилось плотно прижать пока не нарезал
резьбу, и заодно ствол не гуляет вообще и центруется в двух точках (в
торце и упираясь в срез ствольной коробки). Смена происходит также
быстро если другой ствол расточен по тому же принципу. (пока делал 3
ствола поменял).
rogznov 31-05-2011 22:12
quote: у меня не получилось плотно прижать пока не нарезал резьбу,
а у Fil1 на резиновом колечке и двумя винтиками поджимается
-S-B-A- 31-05-2011 22:27
quote: а у Fil1 на резиновом колечке и двумя винтиками поджимается
Значит
можно повторить.Но рез. колечко хочу ставить не в проточку на стволе.А в
обнизку на торце ствола.Оно будет стоять между стволом и втулкой.
Avizenna 31-05-2011 22:28
Видел такое
решение, это не для меня. У меня нет зазоров между стволом и казенной
частью и крепление ствола намного жоще (новая казенная часть полностью
намертво крепится уплотнителем втулок в смеси с клеем по металлу).
-S-B-A- 31-05-2011 22:43
quote: Видел
такое решение, это не для меня. У меня нет зазоров между стволом и
казенной частью и крепление ствола намго жоще (новая казенная часть
полностью намертво крепится уплотнителем втулок в смеси с клеем по
металлу).
Когда подберу что нибудь и проверю,что
нибудь придумаю.И очень неохото делать отверстие перепуска в стволе.в
МЕТ. КОРОБКЕ ЗАКРЕПИТЬ СТВОЛ,думаю проблем не будет.
sturman 01-06-2011 12:03
quote:Originally posted by gosha-kun: Мне
мой вариант нравится - латунная цилиндрическая втулка с 2 родными
НИЖНИМИ кольцами перепуска квадратного сечения, которые вкладываются в
проточки ВНУТРЬ цилиндра. Сейчас найду картинку.
Что-ж,
не плохой вариант. Возьму-ка на вооружение. Гоша, а размерчики не дашь?
И где такие колечки берешь? Точить такой перепуск тяжеловато, слишком
мелкий. Предполагаю, по наружке - 5 мм, внутренний 3,5 -3,8, толщина
стенки колечка - 0,5 мм. У меня похожий вариант с круглыми кольцами -
кольца выдувает в ствол
gosha-kun 01-06-2011 12:14
quote:Originally posted by sturman: Что-ж,
не плохой вариант. Возьму-ка на вооружение. Гоша, а размерчики не дашь?
И где такие колечки берешь? Точить такой перепуск тяжеловато, слишком
мелкий. Предполагаю, по наружке - 5 мм, внутренний 3,5 -3,8, толщина
стенки колечка - 0,5 мм. У меня похожий вариант с круглыми кольцами -
кольца выдувает в ствол
Точили на среднем по размеру токарнике. Так
размерчики-то у всех свои. У кого какая коробка. У меня она не от
кого-то из мастеров форума, которые продают свои в купле, а на заказ
делалась в свое время. Так что смысл есть только назвать Ф отверстия, он
сделан того Ф, который рекомендовал Авиценна (я не помню точно сейчас,
вроде 3,4). По высоте все равно придется ловить по своей коробке и
глубине фрезеровки в накопителе - чтобы ствол не задирался и в то же
время было нормальное прижатие и герметизация. Наружный Ф определяется Ф
колечка + минимально необходимая толщина стенки. А колечки - нижние от
родного перепуска, от донорских Кросманов, я покупал не раз всякое на
запчасти. Но есть еще варианты, чем их заменить. Есть такая хрень для
измерения кровяного давления, тонометр. Так вышло, что у меня их
валяется несколько штук разных испорченных. Вот у них отличные шланги
диаметром как раз в родную резинку. Режутся на ровные колечки нужной
высоты элементарно - острым ножом-макетником на подходящей оправке в
дрели, проще всего на ровном сверле. Шланги эти бывают серого, черного и
синего цвета, синие и черные жестче и предпочтительнее.

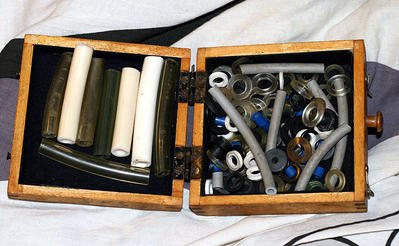

Вот оно, щазтье "недописевода"
Слева:
светло-зеленые отрезки шланга - полиуретан, на всякий случай; более
темные большего Ф - для изготовления КК на поршень; белые, полиуретан -
для изготовления КК накопителя; справа - кольца прозрачные и черные -
силикон и маслостойкая резина, уже не использую, раньше делал КК на
накопитель из них; отрезки серого и синего шланга для уплотнений
перепуска (юзались также кое-где на СО2) и готовые кольца на накопитель.
gosha-kun 01-06-2011 16:43
...Хех. Мой Крыс
подумал-подумал сутки, и начал 199 с 10 средней пулей выдавать. Ничо
так прибавочка, в 8 м/с только благодаря пипке с колечком.
sturman 01-06-2011 19:16
quote:Originally posted by gosha-kun: Вот оно, щазтье "недописевода"
Спасибо. У меня такая же коробочка со щастем имеется!
yuran64 02-06-2011 18:06
Воспользуюсь услугами мастера по доведению до ума (псп)моего Крыса.Так как у самого нет времени ,да и руки не оттуда растут..
gosha-kun 02-06-2011 18:11
quote:Originally posted by yuran64: Воспользуюсь услугами мастера по доведению до ума (псп)моего Крыса.Так как у самого нет времени ,да и руки не оттуда растут..
Это в раздел РСР.
The1st 03-06-2011 13:18
quote: Мой
Крыс подумал-подумал сутки, и начал 199 с 10 средней пулей выдавать.
Ничо так прибавочка, в 8 м/с только благодаря пипке с колечком.
Блин! где ж вы раньше были?... Только все почистил/собрал/настроил... и тут опять надо все разбирать/ менять ВП/собирать/.... Эх... Интересно конечно, но подожду до след. чистки
gosha-kun 03-06-2011 13:30
quote:Originally posted by The1st: Блин! где ж вы раньше были?... Только все почистил/собрал/настроил... и тут опять надо все разбирать/ менять ВП/собирать/.... Эх... Интересно конечно, но подожду до след. чистки
Ну...
меня лично это напрягает только если аппарат пристрелян на рабочую
дистанцию, потом после установки оптики заново приходится корректировать
СТП, хотя для этого пары-тройки выстрелов хватает. А так -
собрать-разобрать его уже словно хлеба нарезать, минут 8 на все про
все... МО в ВК убрать очень советую, фиг с ними с мысами - просто как заметил они еще стабильнее получаются.
Mirai 03-06-2011 15:37
т.е. в ВК в канал передней части накопителя вставить иглу от циркуля??? кстати, кто поделится чертежом впускного клапана, хочу новый изготовить, чтоб не морочится с болтами. Буду делать из второпласта
Deni-kin 03-06-2011 18:29
quote:Originally posted by The1st: Блин! где ж вы раньше были?... Только все почистил/собрал/настроил... и тут опять надо все разбирать/ менять ВП/собирать/....
А чтож ты открещивался от него, когда у меня был? "не будет ни какого ощутимого прибавления!"(с), "Да там и МО то в отверстии ни какого нет!"(с)
Deni-kin 03-06-2011 18:34
quote:Originally posted by Mirai: кто поделится чертежом впускного клапана
quote:Originally posted by Mirai: второпласта
Avizenna 03-06-2011 19:36
quote:Originally posted by Deni-kin: А чтож ты открещивался от него, когда у меня был? "не будет ни какого ощутимого прибавления!"(с), "Да там и МО то в отверстии ни какого нет!"(с)
Точно каких то 0,03-0,06 куб.см., и 10 мыс прибавки. Так мелочь, не стоит возится.
gosha-kun 03-06-2011 20:54
quote:Originally posted by Mirai: т.е. в ВК в канал передней части накопителя вставить иглу от циркуля???
Ну сама по себе именно игла от циркуля не есть магический кристалл ,
можно и что-то другое, подходящее по параметрам, н-р сверлышко нужного
Ф. Тут вопрос в том, чтобы эта "пипка", с одной стороны, не болталась в
отверстии впуска как ибх в ведре, а с другой - чтобы ходила свободно, не
клинила, и давала возможность и воздуху проникать без проблем. 1. -
Плоскости с боков пипки снимать для этого не обязательно, проход воздуха
получается свободный при соблюдении оптимального Ф; 2. - с пипки лучше
снять небольшую фасочку в передней части и отполировать; 3. - пипка не
должна выступать за торец накопителя, почему - и без моих объяснений
понятно. А конкретно игла циркуля хороша тем, что ее можно посадить в
клапан очень туго. Дырочку сверлим маленькую, а игла очень острая -
самую остроту стачиваем и загоняем нежными ударами молотка, - благодаря
плавному переходу диаметров она материал клапана не рвет, а как бы
раздвигает и садится очень туго. И не забываем про колечко на ней
(см. рисунок на предыдущей стр.), оно хорошо выбирает другой МО - между
дном копителя и торцом клапана.
quote:Originally posted by Deni-kin: "не будет ни какого ощутимого прибавления!"(с), "Да там и МО то в отверстии ни какого нет!"(с)
Если бы я разрез Константина не увидел, тоже продолжал бы так думать, а вот тебе и...
ЛЕНЭНЕРГО 03-06-2011 20:55
Кстати,джентльмены!
Обшарил все ближлежащие автомагазины в поисках чудодейственной смазки
"Ликви Молли" Оказалось, что это название торговой марки,такое же как
"Кастрол" "Лукойл" и под ней выпускается большая линейка продукции. Так
что,пока облом.Требуются уточнения. Похожего по виду тюбика пока найти
не удалось. С уважением,-ЛЕНЭНЕРГО-
