quote:Originally posted by ЛЕНЭНЕРГО: как Вы собираетесь изготовить шток 4мм диаметром из нержавейки,полый внутри и какую пружину в эту полость Вы сможете впихнуть?
Это как раз не сложно, пружину можно перенести так, что-бы в торец давила, а сама пружина... - ну а зажигалки на что?
ЛЕНЭНЕРГО 22-02-2011 22:00
Уважаемый
Deni-kin! Клапан по Вашей картинке,по-моему не смогли сделать ни DRIX,ни
Petruha...А куда уж мне до них! Я хочу (пока) лишь сделать крыс 1377 с
самооткрывашкой,как у Зоси,при зтом не испортив ни трубу насоса,ни
ствольную коробку,чтобы,если не понравится, всегда можно было вернуться к
исходному варианту.Суважением,-ЛЕНЭНЕРГО-
Deni-kin 22-02-2011 22:21
quote:Originally posted by ЛЕНЭНЕРГО: Уважаемый Deni-kin! Клапан по Вашей картинке...
"При таких свиньях, как-то сам становишься..." "С"("Шёл прошлогодний снег") Я имею в виду - давай на ТЫ ? А
про "выпук" вышеозначиными мастерами китов для системы "самооткрывашки"
- зачем что-то менять в производстве, если пипл и так хавает? Без обид Сделать
прямоток, не куроча Крыс (по моей схеме), практически не возможно - как
минимум нужна новая (другая) коробка. Собственно по этому, я и
прекратил эксперименты...
StyletX 22-02-2011 22:52
quote:Originally posted by ЛЕНЭНЕРГО: Уважаемый StyletX! А как тогда штоком управлять?
Что
вы имеете ввиду? Пружина будет действовать на шток через этот
промежуточный упор. Глубже чем надо шток все равно внутрь не залезет -
его будет давлением выталкивать и он упрётся в упор стоящий на шептале.
ЛЕНЭНЕРГО 22-02-2011 23:22
Если упор-это
то,что похоже на катушку или ударник и они со штоком жестко не
соединены,то после первого же выстрела шток улетает в накопитель. Я все
правильно понял? С уважением,-ЛЕНЭНЕРГО-
StyletX 22-02-2011 23:31
ПравильНО, НО...
Шток уплотняется резиновым или полиуретановым (кольцо клапана МР-654)
колечком, которое как раз затормозит шток т.к. масса у него маленькая и
сила у пружины не очень большая.
Deni-kin 22-02-2011 23:33
quote:Originally posted by ЛЕНЭНЕРГО: шток улетает в накопитель
Это по чему это? Там пружина не нужна. 2StyletX - при твоей схеме, СМ нужен другой - 11-12 кг родным не продавишь... в смысле - тяжело будет...
Mr_hait 22-02-2011 23:37
Deni-kin схему работы...
StyletX 22-02-2011 23:39

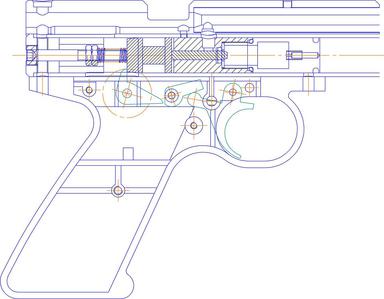

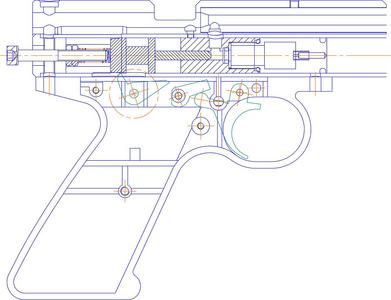

Эх... повспоминать как считаются рычаги штоли. Хотя тут еще сила трения... Пробовать надо, тут теоретически не просчитаешь =) Кстати,
фишка моего варианта УСМ в том что вся нагрузка от давления на шток,
передающаяся через шептало на промежуточное шептало (кусок от родного
крысмановского), преобразуется в силу скольжения, т.к. промежуточное
шептало окружностью опирается на основное шептало. Думаю усилие на СК
будет небольшим.
Deni-kin 22-02-2011 23:44
quote:Originally posted by Mr_hait: Deni-kinсхему работы...
Да блин ёшкин кот! - это в смысле как будет работать? А самому не додумать? Без обид!
ЛЕНЭНЕРГО 22-02-2011 23:45
Улетит. После
выстрела давления в накопителе нет,уплотнитель шток не
обжимает,возвратная пружина-демпфер вытолкнет легкий шток внутрь
накопителя. Если уплотнитель штока будет тугим,шток через него не
пролезет,будет или травить при накачке или перекрывать выпуск.
ЛЕНЭНЕРГО 22-02-2011 23:50
Джентльмены! Поздравляю с днем Защитника Отечества! С уважением,-ЛЕНЭНЕРГО-
StyletX 22-02-2011 23:52
quote:Originally posted by ЛЕНЭНЕРГО: После выстрела давления в накопителе нет
Есть, т.к. пружина начинает закрывать клапан при понижении давления до определённого уровня, который и остаётся в накопителе.
quote:Originally posted by ЛЕНЭНЕРГО: уплотнитель шток не обжимает
Ну конечно! А за счёт чего-ж тогда, позвольте поинтересоваться, происходит собственно уплотнение-то?
Mr_hait 22-02-2011 23:56
quote:Originally posted by Deni-kin: А самому не додумать?
можно... но видать торможу... подвижна средняя часть или и внутренняя тоже? ... похоже пора мне в люлю...
С праздником мущины!
Deni-kin 23-02-2011 12:11
quote:Originally posted by Mr_hait: подвижна средняя часть или и внутренняя тоже?
Ты чего - издеваешься? Двигается только "шток"... Завтра накидаю более подробный рисунок... С Праздиком !!!
ЛЕНЭНЕРГО 23-02-2011 12:12
Уплотнение
происходит резинкой,прижимаемой к штоку давлением воздуха.после выстрела
давления нет-в ствол ушло.Все. Возврат штока-только пружиной-демпфером.
Ограничение возврата-упорный поясок на штоке,упирающийся в попу
накопителя,у Зоси такой есть. При первом же качке резинка обжимает
шток-происходит герметизация накопительной камеры.Сзади шток подперт
шепталом. Я понимаю это так. В теме Зос это подробно расписано и
разрисовано.С уважением,-ЛЕНЭНЕРГО-
ЛЕНЭНЕРГО 23-02-2011 12:22
П.С. Самоотрывашка выпускает ВЕСЬ воздух-в этом ее основное отличие от других.
Deni-kin 23-02-2011 12:23
quote:Originally posted by ЛЕНЭНЕРГО: Улетит.
Не улетит!
quote:Originally posted by ЛЕНЭНЕРГО: После выстрела давления в накопителе нет...
И что там - жидкий вакуум?
quote:Originally posted by ЛЕНЭНЕРГО: возвратная пружина
Да
блин не нужна там пружина - забудь про неё! Её можно поставить, как
"уравновешивающую" силу между давлением ВВД на шток (на открывание) и на
шептало, но она не будет возвращать БК на место!
StyletX 23-02-2011 12:31
quote:Originally posted by Deni-kin: она не будет возвращать БК на место
Будет. В зосе как раз так и сделано - шток задвигает пружина, но в редких случаях приходится ей помогать отверткой
2ЛЕНЭНЕРГО: ниодно уплотнительное кольцо не работает без предварительного натяга. Почитайте
Deni-kin 23-02-2011 12:47
quote:Originally posted by StyletX: В зосе
А ты забудь про Зосю, и думай "с нуля"! А на счёт "предварительного натяга" - его обеспечит давление ВВД... И васе - потерпите до завтра - если не помру от алкоголизма - нарисую в подробностях... фоток не будет - фотик уехал в Грецию .
А да - в моей схеме, шток БК придётся возвращять в норм. положение в ручную - может это поможет "додумать"...
