Все может быть, но
по моим подсчетам при давлении в накопителе 100 Атм (а это далеко не
максимум, как я понял из замеров описанных на форуме) на шток диаметром 4
мм будет действовать сила примерно в 127 Н (примерно вес 12-и
килограмм), масса штока + упор ~ 21.5 г. Если пренебречь трением, то
ускорение будет 5900 м/с^2, т.е. путь в 10 мм это дело пройдет за
0.0018411492357966467328629649787691 сек. Ну пусть теория в 50 раз
отличается от практики, тогда получается время ~ 0.09 сек - все равно
мелочи, ИМХО.
Deni-kin 22-02-2011 17:18
quote:Originally posted by StyletX: Все может быть...
quote:Originally posted by StyletX: ...все равно мелочи...
quote:Originally posted by StyletX: Если пренебречь трением...
А
трение - наше всё! Представь себе мир вообще без "трения" - даже шнурки
не завязать! Да и ходить бы мы не смогли - только под себя (причём
постоянно)...
StyletX 22-02-2011 17:36
"Вскрытие покажет" (c) хто-то там...
ЛЕНЭНЕРГО 22-02-2011 19:55
Уважаемый
StyletX! Ваша картинка была рассмотрена и принята за основу. Однако,есть
некоторые моменты,которые я вижу несколько иначе. Во-первых,портить
Гравикрыс не хочу. Я прикинул, что достаточно заменить накопитель на
незначительно переделанный,а именно: "развернуть" отверстие под шток
клапана до 4 мм, старый БК,ударник,боевую пружину и шептало положить в
коробочку, а вместо всего этого,изготовить 4 мм шток из нержи (уже
заказал подходящий болтик-заготовку DIN912A М4-40,20мм резьба,20мм
гладкий),обрезать по месту головку,скруглить и отполировать. На
резьбовую часть навинтить капролоновый короткий цилиндрик,законрив его
после подгонки под зацеп с новым шептало,которое будет удерживать его в
переднем положении.Сзади трубы насоса остается достаточно места для
возвратной пружинки щтока и резинового демпфера. Копролоновый цилиндрик
может при необходимости быть усилен в месте зацепа с шептало стальной
шайбой,а сам также выполняет функцию дополнительной направляющей
штока,т.к.по диаметру равен бывшему ударнику. Все остальное остается без
изменений. Покритикуйте,пожалуйста,а то руки уже рвутся расчехлять
любимый "напильнег".С уважением,-ЛЕНЭНЕРГО-
Deni-kin 22-02-2011 20:06
2StyletX - пардон, там не про то... вискарик сказался... 2ЛЕНЭНЭРГО - чего-то очень заумно... не понял ни чего...
Ребят,
а вы не думали, что преимущества "прямотока", сожрёт двойной загиб
перепуска? Если уж делать, то чтоб прямо в юбку пули дуло... Поставить
"клип" для пуль, а сразу за ним клапан. Собственно я это и пытался
сделать - только курочить Крыску жалко для проверки.
ЛЕНЭНЕРГО 22-02-2011 20:11
Это будет уже не крыс-ЛЕНЭНЕРГО-
ЛЕНЭНЕРГО 22-02-2011 20:22
Прямоток и
самооткрывашка, теплое и мягкое...все же это не одно и то же. Клип,а
сразу за ним клапан-это крыс 1077,тоже есть мысли по АПу,вот только все
одновременно,никак.С уважением,-ЛЕНЭНЕРГО-
StyletX 22-02-2011 20:26
quote:Originally posted by ЛЕНЭНЕРГО: Это будет уже не крыс-ЛЕНЭНЕРГО-
Угу Ваше
предложение понял, но думаю не стоит жёстко связывать упор штока (ваш
капролоновый цилиндр) с самим штоком т.к. не избежать перекоса при
зацепе за шептало и давлении в накопителе, а это не есть хорошо, на мой
взгляд.
ЛЕНЭНЕРГО 22-02-2011 20:41
Уважаемый StyletX! А как тогда штоком управлять? -ЛЕНЭНЕРГО-
Deni-kin 22-02-2011 20:48
quote:Originally posted by ЛЕНЭНЕРГО: Прямоток и самооткрывашка, теплое и мягкое...все же это не одно и то же. Клип,а сразу за ним клапан-это крыс 1077
Чёт я не пойму, о чём ты? Я имел в виду, примерно такую конструкцию:
Mr_hait 22-02-2011 20:54

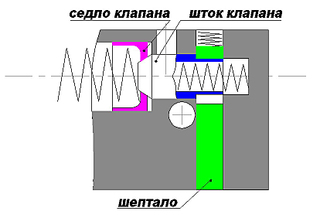

вот такой клапан с шеплалом
легко
совместим обсуждаемой схемой StyletX, получится лёгкий и быстрый клапан
с малым влиянием на систему в целом, во время встречи с демпфером.
Малехо ещё покумекать и будет очинна вкусный деликатезик...
ЛЕНЭНЕРГО 22-02-2011 20:55
Это заманчиво,но в 1377-невпихуемо,хотя надо подумать...С уважением,-ЛЕНЭНЕРГО-
Mr_hait 22-02-2011 20:59
Deni-kin поясни
Mr_hait 22-02-2011 21:01
ЛЕНЭНЕРГО впихуемо... рисовал как-то... тут только принцип...
Mr_hait 22-02-2011 21:04
усм схож со схемой
StyletX только без крайнего шептала... те СК + то шептало, что в его
схеме и на него опирается шептало из этой схемы. вобщем понятно...
ЛЕНЭНЕРГО 22-02-2011 21:06
Mr hait! это те
же яйца...Только объясните мне, пожалуйста,как Вы собираетесь изготовить
шток 4мм диаметром из нержавейки,полый внутри и какую пружину в эту
полость Вы сможете впихнуть? С уважением,-ЛЕНЭНЕРГО-
Mr_hait 22-02-2011 21:11
...здесь только прицип. отверстие конечно желательно...
ЛЕНЭНЕРГО 22-02-2011 21:21
Многовато шептал получается-желательно бы одним обойтись.
Mr_hait 22-02-2011 21:24
два - разве много?
Deni-kin 22-02-2011 21:35
quote:Originally posted by Mr_hait: Deni-kin поясни
