quote:Originally posted by makshunter: Прикольный Крыс!А чо за ОП такой?
Написано: Bushnell 2-6x28e (mildot),но тяжёлый зараза, почти 400гр.
makshunter 07-01-2010 23:35
quote:Originally posted by Deni-kin: Написано: Bushnell 2-6x28e (mildot),но тяжёлый зараза, почти 400гр.
Тады должён быть "родной".Давно таких не видел.
Deni-kin 07-01-2010 23:53
quote:Originally posted by makshunter: Давно таких не видел.
В смысле?
pgst 08-01-2010 12:41
Дык сейчас Таски
2-6х28се-милдот идут(мой пост выше N8585), моя Таска весит грамм 200!А
Бушнель весь обвешен планками вивера для допоборудования на крепком
корпусе, чисто охотничий девайс. А в огнестреле и ружья около 5ти
килограм и 400гр там не заметно.
Maxus15 08-01-2010 15:54
pgst ... а можно узнать по поводу приклада (на предыдущей странице фото), как реализован механизм фиксации в разложенном положении? подумал может тоже себе сделать что-нибудь легкое, складное и несложное
pgst 08-01-2010 18:32

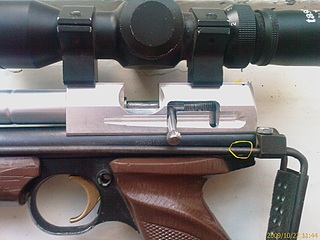

На фото (сложенный
приклад) жёлтым обведёна полукруглая проточка надфилем(приклад
"перезадвинут"), точно такая же полукруглая проточка впереди перед
ограничителями. Глубина проточки зависит от требуемой силы
сложить-разложить. Под блестящими болтиками подпружиненные шарики
стопарящие приклад в крайних положениях.
Deni-kin 14-01-2010 03:34
АП,а то уже ниже 1го плинтуса.
makshunter 15-01-2010 12:26
quote:Originally posted by Deni-kin: АП,а то уже ниже 1го плинтуса.
Не!Все в тюн махнули к Лёхе
А я сегодня отдал чертежи "своего" гибрида(толкатель Гравицапы и
поршень Авиценны).Как сделают выложу фото. Самому интересно, что
получится на выходе!!!
Deni-kin 15-01-2010 03:03
quote:Originally posted by makshunter: толкатель
Это, в смысле досылатель... ?
Deni-kin 15-01-2010 05:30
quote:Originally posted by pgst: На
фото (сложенный приклад) жёлтым обведёна полукруглая проточка
надфилем(приклад "перезадвинут"), точно такая же полукруглая проточка
впереди перед ограничителями. Глубина проточки зависит от требуемой силы
сложить-разложить. Под блестящими болтиками подпружиненные шарики
стопарящие приклад в крайних положениях.

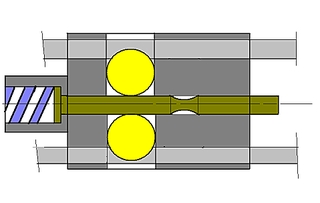

Я давно хочу сделать себе что то вроде такой задней пробки, останавливает тока отсутствие в наличии шариков и заготовки ,проволочный приклад от арбалета есть:
Не ругайте за рисунок, это схемка. Тока надо делать ещё одну поддержку, где то в районе СК,а то ИМХО как то хлипко, добить прикладом не получится .
pgst 15-01-2010 10:07
Дык заготовку мне
точил пьяный токарь-водопроводчик, я только смотрел чтоб он не пр-л
диаметр посадки в трубу насоса и глубину сверления под пружину ударника.
А сзади он оставил кусок L 15-18мм и диаметр~ 50мм. Потом болгаркой
придал требуемую форму, как говорят скульпторы-отсёк всё лишнее. Сделал
проволочный шаблон из проволоки ф 4мм, примерял, просверлил, нарезал
резьбу... И поставил "шаблон" ,
получилось немного хлипко- думаю потом переделаю. Но то что сделано
временно(как гласит пословица) осталось навсегда. Оказалось что
затыльник приклада высоковат для моей прикладки и инстинктивно при
стрельбе на вскидку я стал прижимать крыса к плечу сильнее и верх
приклада начал изгибаться дугой(пружинил)и Крыс поднимался вверх на
1-2см что для меня оказалось удобно. Уже потом из-за хлипкости
конструкции я вварил поперечину на верх затыльника и пластинку на
которую изнутри приклеил пулькодержатель. Шарики для фиксации подобрал
разбив несколько маленьких подшипников. Изначально планировал проволоку
Ф-5мм(шаблон- 4мм), она твёрже но получается высоко затыльник, нужно
ставить высокие кольца на прицел что не хорошо для наших небольших
дистанций стрельбы. По эскизу Deni-kin нужен ещё стопор- а это лишнее
движение(у меня сила складывания регулируется глубиной проточки под
шарик).Дёрнул назад-разложен, толкнул вперёд-сложен. на месте стопора(по
эскизу Deni-kin) планируется отверстие с винтом для регулировки пружины
ударника. Ухожу я от вас в ПСП ,
уже заказан увеличенный резик у КонстантинЕ! А вот спуск однозначно
придётся делать новый. Кстати мой "развязанный" ствол мне не понравился
после транспортировки постоянно приходится пере пристреливать- буду
ставить "восьмёрку". Объяснил сумбурно но как умею..
guns123 15-01-2010 12:29
может стоит поставить регулируемый затыльник?
Deni-kin 15-01-2010 18:43
quote:Originally posted by pgst: По эскизу Deni-kin нужен ещё стопор- а это лишнее движение
Нафига
стопор то?То бишь - он уже есть. На "эскизе" узел изображен в состоянии
"зафиксировано",при нажатии на шток, который подпружинен родной
пружинкой ударника, шарики попадают в проточку и освобождают проволоку
приклада, а когда приклад продвинут до следующей проточки в проволоке,
шарики за счёт давления пружинки на шток, сами туда заскакивают и
стопорят дальнейшее продвижение приклада, и всё - приклад стоит мёртво. К
стати, для жодовой будет удобно если в районе затыльника приклада
поставить "антабку" для наплечной петли по типу шлейки. Надавил на шток,
потянул от себя - приклад выдвинут, надавил,упёр в плечо - задвинут.
Как то так .
makshunter 15-01-2010 21:54
quote:Originally posted by Deni-kin: Это, в смысле досылатель... ?
Не,это толкатель поршня
,в котором крепится рычаг накачки. Гравицапин весь латуневый, трёт по
трубе будь здоров да ещё зазоры между стенками, решил сделать
капролоновую юбку ему, чтоб плотно ходил без люфта в трубе(давно правда
было за это время он их уже начал делать))вот только сейчас начертил. .
Maxus15 16-01-2010 01:40
Не,это
толкатель поршня ,в котором крепится рычаг накачки. Гравицапин весь
латуневый, трёт по трубе будь здоров да ещё зазоры между стенками, решил
сделать капролоновую юбку ему, чтоб плотно ходил без люфта в
трубе(давно правда было за это время он их уже начал делать))вот только
сейчас начертил.
по поводу трения ... ниже мой вариант
поршня, у него площадь трения с трубой минимальна (выделена толстыми
линиями), сделан пока только наполовину (левая часть, фото выкладывал
ранее), вторая часть у токаря, во вторник будет, полиуретановое, кольцо
точиться ...
на рисунке не хватает пары гаек и шайб
Deni-kin 16-01-2010 07:39
Cифонить будет по красной линии:
Полеуретан
не резина, он при накачке не обожмёт так сильно поршень, тем более по
внутреннему (посадочному) диаметру. Да и с резиной бы сифонило.
Voha 16-01-2010 15:14
Подобрать туда тоненькое резиновое колечко - и нет проблемы. А общая идея хороша. ИМХО
Avizenna 16-01-2010 15:29
quote:Originally posted by Deni-kin: Cифонить будет по красной линии: Полеуретан
не резина, он при накачке не обожмёт так сильно поршень, тем более по
внутреннему (посадочному) диаметру. Да и с резиной бы сифонило.
Пусть попробует. Наступив на теже грабли несколько раз, что нибудь новое придумает более уникальное если не надоест пробовать.
Maxus15 16-01-2010 17:09
quote:Originally posted by Avizenna: Пусть попробует. Наступив на теже грабли несколько раз, что нибудь новое придумает более уникальное если не надоест пробовать.
не надоест само собой результат выложу... изначально
эту конструкцию хотел делать ... но предложил токарю сначала цельно
капролоновый поршень сделать, т.к. совсем уж простая конструкция
получалась, ну и в любом случае задняя часть поршня уже есть... но и его можно доработать, установив на проточку резиновое кольцо...
vmax78 16-01-2010 22:00
quote:Originally posted by Maxus15: но и его можно доработать, установив на проточку резиновое кольцо...
попробуй
на обатном торце предней части поршня сделать колечко выступающее,
треугольное в сечении. Оно будет запирать воздух. Только нужно будет
сделать на ответной части высечки под ключ, чтобы хорошо зажать манжету.
Взял Лису!
.
