gosha-kun,
идеально плоская и приленающая манжета не будет пропускать воздух, пока
его в дырдочку не пропустят. а гибкая и пропускающая - будет. вывод - в
идеале надо как-то убить МО под гибкой манжетой, дав при этом воздуху
возмжность выходить именно в клапан.
------------------ Good... bad... I`m the guy with the gun.
Avizenna 10-01-2009 20:51
quote: gosha-kun,
идеально плоская и приленающая манжета не будет пропускать воздух, пока
его в дырдочку не пропустят. а гибкая и пропускающая - будет. вывод - в
идеале надо как-то убить МО под гибкой манжетой, дав при этом воздуху
возмжность выходить именно в клапан.
Зря так
думаеш. Я уже в топике писал, что плоская манжета это идеальный вариант
для поршня МК и приводил эскиз. На обратном ходу будет захват воздуха
раньше чем пересечет границу трубы. Так что gosha-kun прав. А эпоксидка
на таких давлениях не работает ее вырвет и раскрошит. Просто убьеш
насосную групу и придется трубу шлифовать, а вернее выбросить крысс.
gosha-kun 10-01-2009 20:58
Да, тоже забыл
написать. Эпоксидка не катит потому хотя бы уже, что она непластична, во
всяком случае куда непластичнее основы, на которую ее предполагается
наносить, т. е. весьма мягкой родной манжеты. И адгезия там будет
нулевая, потому и герметик отслоится сразу, в т. ч из-за давления.
AGGmbH 11-01-2009 01:57
Болтики отмеченные
кружочками, крепления рукоятки, можно найти в Москве в виде
шестигранников с оригинальной 1377 резьбой(UNС Nr.8-32 она указана в
теме) ???
Zmey177 11-01-2009 02:27
quote:Originally posted by gosha-kun: Да,
тоже забыл написать. Эпоксидка не катит потому хотя бы уже, что она
непластична, во всяком случае куда непластичнее основы, на которую ее
предполагается наносить, т. е. весьма мягкой родной манжеты. И адгезия
там будет нулевая, потому и герметик отслоится сразу, в т. ч из-за
давления.
Читаем внимательнее. То, что я
предлагаю нанести эпоксидку на манжету, не значит, что она там и
останется. манжета смазана маслом или силиконом, а накопитель, напротив,
подготовлен и обезжирен. и слой останется на нем.
------------------ Good... bad... I`m the guy with the gun.
gosha-kun 11-01-2009 02:37
quote:Originally posted by Zmey177:
Читаем
внимательнее. То, что я предлагаю нанести эпоксидку на манжету, не
значит, что она там и останется. манжета смазана маслом или силиконом, а
накопитель, напротив, подготовлен и обезжирен. и слой останется на нем.
Нет ни малейшей
уверенности, что манжета сидит на поршне всегда строго неподвижно.
Скорее всего, при накачке она хоть немного, да проворачивается по оси -
там и механическое воздействие, и воздушное давление. Это раз... Два -
эпоксидка довольно хреново держится на люмине, равно как и на латуни,
сколько ни зачищай и ни обезжиривай поверхность. Тем более сейчас она
дрянь, да и не эпоксидка это, а просто эпоксидный клей. Представь, что
начала лупиться - тогда насосную группу скорее всего можно будет просто
выкинуть. Но как гласил плакат в доме творчества, куда я ходил в детстве - "Твори, выдумывай, пробуй"...
Konstantin_E 11-01-2009 03:01
Да, эпоксидка и правда не любит цветмет. К стали- да, липнет прекрасно, но не к цветному металлу.
Zmey177 11-01-2009 05:11
Ну, возможно - не эпоксидка, а эластичный герметик, отверждающийся без изменения объема. Пока такая операция еще в проекте. Хотя идея хороша - добиться малыми средствами того же, что дает кит.
------------------ Good... bad... I`m the guy with the gun.
Avizenna 11-01-2009 11:55
quote: Хотя идея хороша - добиться малыми средствами того же, что дает кит.
Сделай если сможеш такую манжету и не парься. Добьешся того чего не дает обычный кит.
Конус, малый наружный диаметр 15,7мм, большой наружный диаметр 16мм. На плоскости обратная сфера на 0,2мм.
Other Hans 11-01-2009 14:28
Замечательная тема!
Сам
подумывал купить 1377. Но потом как-то понял (в процессе чтения этого
топика), ЧТО ЕГО ПРИДЕТСЯ ДЕЛАТЬ ЗАНОВО. Тогда я его стачаю и сам. Благо
руки не кривые. Токарку закажу, благо есть где. Пара стволов 4,5 лежит,
есть что вставить.
Но главное - нигде в форуме не приведен чертеж
(или эскиз) "родного" накопителя для 1377. Единственный "затык" именно в
этом. Я не хочу ставить спроектированные для крыса другими людьми
пониженного или повышенного объема. Я хочу именно "родной", чтобы
изначально работал как в кросмане спроектировали. Там ведь тоже не
дураки сидят.
Кто-нибудь поделится чертежами "родного" накопителя?
Очень бы хотелось. Хоть простенький эскиз от руки, но с размерами.
Сделать чертеж крайне недолго: напечатать разрез накопителя из темы этой
взятый и поставить размеры.
Очень ценю опыт участника Avizenna и его чертежи накопителя увеличенного объема, но мне нужен чертеж именно "родного".
VictorMP 11-01-2009 14:43
quote: Но потом как-то понял (в процессе чтения этого топика), ЧТО ЕГО ПРИДЕТСЯ ДЕЛАТЬ ЗАНОВО.
А что объяснишь СМ в случае обнаружения? На родном надпись есть, что он Крыс 1377!
Avizenna 11-01-2009 14:54
quote: но мне нужен чертеж именно "родного".
В
чертеже родного внутренний диаметр передней части 9мм, резьба 1/2 20
ниток на дюйм. Внутренний диаметр задней части 10,5мм с той же резьбой.
Вот и вся разница, а все наружные и присоединительные размеры от крысса. А
если делать подобие крыса самому, то лучше делать под то, что можеш
достать. Во первых труба для насоса у тебя будет 20мм наружный и 16мм
внутренний другую не найдеш только большего размера. А это значит что
уже все размеры свои. Длину насоса захочется поболее опять свои размеры и
т.д. и тп. Дешевле будет купить и доработать.
Other Hans 11-01-2009 15:47
Avizenna:
Спасибо за подсказку. Именно эту трубу я и имел в виду под эту
самоделку. И просьба к Вам - можно остканировать(не отфотографировать)
фирменную надпись крыса 1377? Я хорошо умею травить на металлах, на
режущем плоттере нарежу пленку, наклею и протравлю. Ничем не хуже
настоящей будет. Паспорт крыса можно и распечатать на струйном принтере.
У
меня изменится только внутренний диаметр трубы на 1.5 десятки. Длину
трубы менять не буду, ни к чему такое баловство. Просто буду делать
копию и все. В металле от и до.
quote: Дешевле будет купить и доработать.
Есть
в этом правда. Но правда еще и то, что кроме накопителя и трубы ничего
"родного" не останется. А платить 3500р за трубу и накопитель
алюминиевый не хочется (3500р - это заказ крыса со всеми расходами).
Avizenna 11-01-2009 16:01
quote: Есть
в этом правда. Но правда еще и то, что кроме накопителя и трубы ничего
"родного" не останется. А платить 3500р за трубу и накопитель
алюминиевый не хочется (3500р - это заказ крыса со всеми расходами).
А рукоятка с УСМ? Это делать дороже чем выкинуть все остальное. Надпись на трубе не отсканируеш штамповка.
Other Hans 11-01-2009 16:42
Рукоятка с УСМ -
самое простое. Такой УСМ плохой слесарь за пол-часа сделает только
пилой по металлу и напильником. Рукоять можно выпилить электролобзиком
из 10-мм дуралюмина и доработать напильником. Или отлить за 300 руб хоть
из любого материала - от алюминия до бронзы (у знакомых льют в песок -
весьма хорошо получается).
А фото хорошее сделать и рядом линейку?
Очень бы хотелось. Штамповка глубокая или максимум 0.1? В любом случае
неотличимо получится.
AGGmbH 11-01-2009 18:42

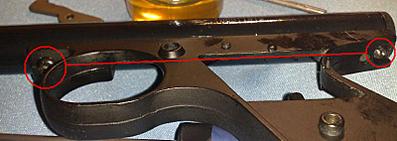

quote:Originally posted by AGGmbH: Болтики
отмеченные кружочками, крепления рукоятки, можно найти в Москве в виде
шестигранников с оригинальной 1377 резьбой(UNС Nr.8-32 она указана в
теме) ??? [URL=http://forum.guns.ru/forums/icons/forum_pictures/001784/1784350.jpg][/URL]
???
Avizenna 11-01-2009 18:57
quote: ???
Все как думаю используют на М4 Российские и я тоже.
AGGmbH 11-01-2009 19:52
quote:Originally posted by Avizenna: Все как думаю используют на М4 Российские и я тоже.
Перерезать резьбу надо ?
Avizenna 11-01-2009 20:24
Не перерезал там длина нарезов маленькая.
AGGmbH 11-01-2009 21:10
quote:Originally posted by Avizenna: Не перерезал там длина нарезов маленькая.
