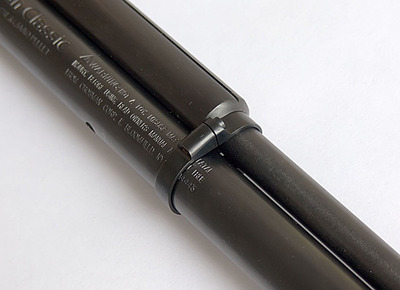

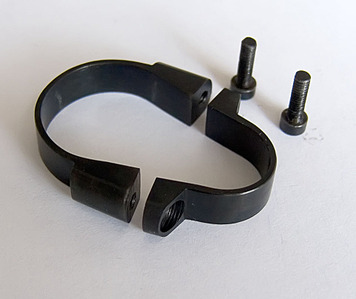

Материал
- стальной пруток 8 мм (когда-то был частью приклада РПШ-ВЛ).
Инструмент - напильники/надфили, дрель, тиски, метчики, средство для
воронения.
d!k 13-06-2008 16:34
quote:Originally posted by Obzhora: Избавился от маленького винтика - доделал хомут. Материал
- стальной пруток 8 мм (когда-то был частью приклада РПШ-ВЛ).
Инструмент - напильники/надфили, дрель, тиски, метчики, средство для
воронения.
Круть! Отличное качество изготовления!
GraySaint 13-06-2008 16:39
quote:Originally posted by Obzhora: Инструмент - напильники/надфили, дрель, тиски, метчики, средство для воронения.
даже не верится. круто, очень аккуратно выглядит. ну и терпение у тебя, ну оочень длинное.
Obzhora 13-06-2008 16:49
quote: ну и терпение у тебя, ну оочень длинное.
Люблю, понимаешь, все до эстетичного вида доводить :-)
Storag 13-06-2008 16:52
Ни фига непонятно,
если это пруток диаметром 8 мм (круглый) то какие уши получились? 4 мм?
Какие тогда там винтики, М1,5 что ли? Если это квадратный прутик был со стороной 8 мм то тогда нормально.
Obzhora 13-06-2008 17:35
Ширина хомута - 6
мм, винты - 2,5 (хотел 3 - слишком громоздко, 2 - слишком хило). Пруток
был круглый. А почему непонятно - все понятно (подсказываю - будущая
"ленточная" часть хомута необязательно должна проходить по середине

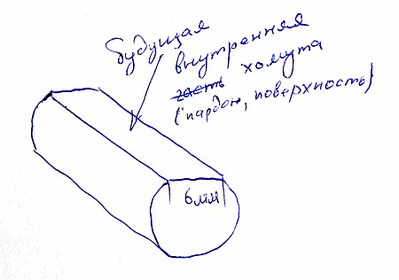

заготовки). Это - заготовка (д.8 мм):

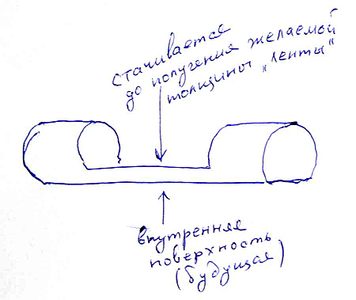

Сбоку ровно стачивается до нужной ширины будущей "ленты":
Таким
образом, размер заготовок под будущие "уши" по высоте - около 7 мм, по
ширине - равны диаметру прутка (8 мм). Можно ставить любые винты вплоть
до 5 мм.
Konstantin_E 13-06-2008 18:10
Хомут
зачетный! Особенно вызывает уважение, терпение при изготовлении. Не,
правда, без приколов. Я просто делал аналогичное и знаю. Кстати, при
такой "гибкой" конструкции хомута, можно сэкономить на одном винте. Если
конечно не пугает, что конструкция будет асиметричной.
Obzhora 13-06-2008 18:22
quote: "гибкой" конструкции хомута
Его
"гибкость" обманчива :-). Толщина "ленты" - около 1,5 мм. Пока гнул
(особенно верхнюю часть, где радиус меньше) - чуть не обкакался.
Konstantin_E 13-06-2008 18:56
quote: Пока гнул (особенно верхнюю часть, где радиус меньше)
Вот по этому, возможно, проще делать из полосы, а места с резьбой припаять. Или греть на огне участок, который гнешь.
Obzhora 13-06-2008 19:03
Участки грел горелкой. А припаять - была мысль, однако так показалось и прочнее, и эстетичнее.
Storag 13-06-2008 20:17
quote:Originally posted by Obzhora: Ширина хомута - 6 мм, винты - 2,5 (хотел 3 - слишком громоздко, 2 - слишком хило). *** Таким
образом, размер заготовок под будущие "уши" по высоте - около 7 мм, по
ширине - равны диаметру прутка (8 мм). Можно ставить любые винты вплоть
до 5 мм.
Ага, теперь понятно, а то я решил что пруток до середины стачивался по плоскому краю.
Obzhora 13-06-2008 20:24
quote: Хотя с болгаркой и дремелем было бы быстрее.
Дремель
использовался (правда его возможности оказались востребованными только
на этапе окончательной доводки). До этого - удобнее грубым напильником.
По времени - все заняло часов 5 (включая изготовление винтов - нужных не
оказалось, перерезаны из тройки, оформлена цилиндрическая головка). А
болгаркой такие мелкие детали точить - можно и промахнуться. P.S. А по времени - ну так это же хобби. Делается не на скорость, а наоборот для заполнения свободного времени :-)
ennas 13-06-2008 23:53
quote: Его
"гибкость" обманчива :-). Толщина "ленты" - около 1,5 мм. Пока гнул
(особенно верхнюю часть, где радиус меньше) - чуть не обкакался.

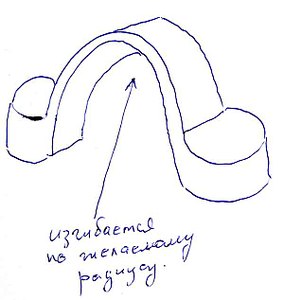

Рац.
предложение - сначала изогнуть и только затем отрезать "лишнее". Под
"лишним" я имею в виду продленнй вправо и влево пруток на третьем
рисунке.
Konstantin_E 14-06-2008 12:02
quote: сначала изогнуть и только затем отрезать "лишнее".
Дельно. За длинный рычаг легче гнуть.
Obzhora 14-06-2008 12:07
Предложение разумное, однако банальная экономия материала заставила меня резать "в притык" :-)
shil-konstantin 14-06-2008 17:27
Люди
спасайте надо чертежи для изготовления из железа или алюминий передней
(пластиковой) крышки между стволом и насосам пластик лопнул жо........
"токарь есть поже" в последствие вам помогу с токарем если понадобится
денег копейки берет на бутылку и на материал
Obzhora 14-06-2008 17:57
Не понял - что за
пластиковая крышка между стволом и насосом? Если пластиковая "лыжа" - то
можно и без чертежей, если передняя пробка - чертежи точно были
выложены здесь или на airgun.org.ru. Абсолютно точно были, сам оттуда
брал (как бы даже не в этой же ветке). Поищи - точно найдешь.
John JACK 14-06-2008 19:27
quote:Originally posted by Halfer: А то я в свой хотел стерженек воткнуть для уменьшения МО, да просверлил с другого конца.
Стерженёк
не надо вделывать в сам клапан. Достаточно его посадить в отверстие
внатяг, на резьбе, или как-нибудь ещё. У меня там просто отрезок гвоздя,
меньшего на пару десяток диаметра, держится за счёт того, что изогнут и
забит молотком.
moll83 14-06-2008 21:10
quote:Originally posted by shil-konstantin: Люди
спасайте надо чертежи для изготовления из железа или алюминий передней
(пластиковой) крышки между стволом и насосам пластик лопнул

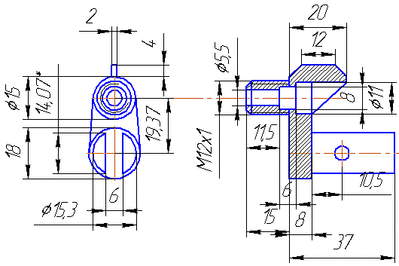

Если это передняя пробка то вот она. чертёж не мой.
nAxAH 14-06-2008 22:43
подскажите народ,
как лечить вытяивание трубы? после установки кита от юрки 2ой версии
такая фигня началось. и сам рычаг (отверстие в нём) тоже уже овальное
