quote:взамен Originally
posted by Borshevich: Бла-бла-бла
Я же
сказал - до связи. То есть, дальнейшее Ваше шебушение с заменой постов
просто ничего не значит. Ни для меня, ни для темы. Учитесь
порядочности общения. Помогает, знаете ли
Borshevich 13-03-2010 12:14
"Уходя - уходи"
(С).
Serj777 14-03-2010 03:56
А у меня не люма,
не титана, не сталюги нужной нету! А есть куча разномастных труб из
безшовной нержавейки. Посему свой первый резик сделаю с мега запасом
по прочности из нержавы.
Serj777 14-03-2010 05:05
Вот
такая гайка мне видется на вот такой вот передней крышки(через нее ствол
проходит)
Borshevich 14-03-2010 11:43
quote: сделаю с мега
запасом по прочности
Мега-запаса не надо, просто
принимай сигму-тэ при расчетах, равной 200МПа, и все будет отлично.
Serj777 15-03-2010 21:21

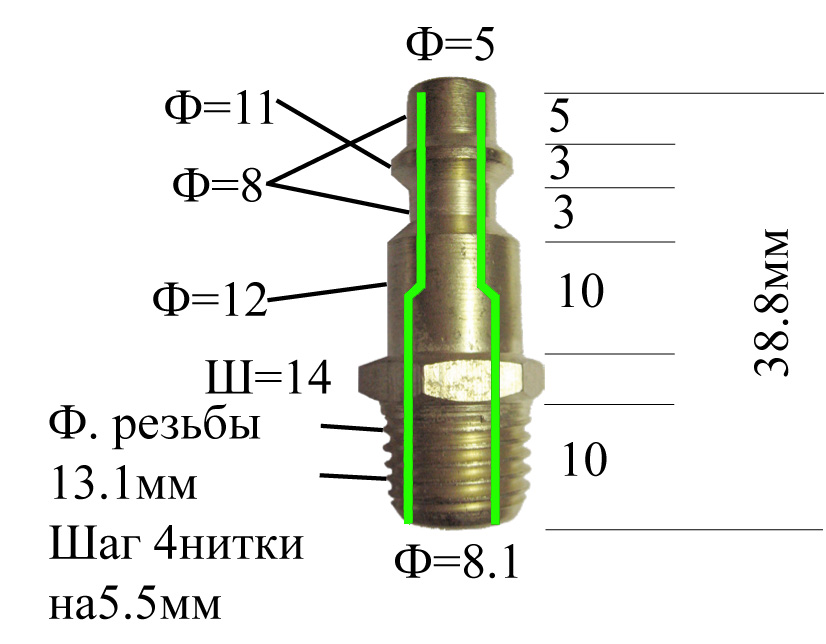

Вот увидел и
купил. Пара переходников за 40руб. Задумка на их базе сделать корпус
клапана.
Резьба примерно 13мм, шаг 1,3мм. Что это за резьба такая?
ЗЫ
Я просто токаря пожалел. Посути тоже самое ему придется мне вытачивать.
Borshevich 15-03-2010 21:31
quote: Резьба примерно
13мм, шаг 1,3мм. Что это за резьба такая?
1/2 UNF
(метрика 12.70х1.27)
Wisky 15-03-2010 22:05
quote:Originally posted by
Borshevich: 1/2 UNF (метрика 12.70х1.27)
Скорее
всего 1/4" 19 ниток на дюйм Или 1/2" 20 UNF Возьми у тораря
дюймовый резьбомер и определись с шагом резьбы.
Не слабоваты ли
переходники. Похоже, что это "папа" квик-коннектора на воздух, до 16
БАР.
Borshevich 15-03-2010 22:14
открою страшную американскую тайну - 1/2 UNF
только 20 ниток и бывает, иначе это UNC или UNEF.
1/4" 19 ниток на
дюйм, если речь идет о трубной (BSP,G) - то по валу 13.1.
Serj777 -
вам стоит внимательней промерить шаг и внешний диаметр резьбы,
Wisky 15-03-2010 22:22

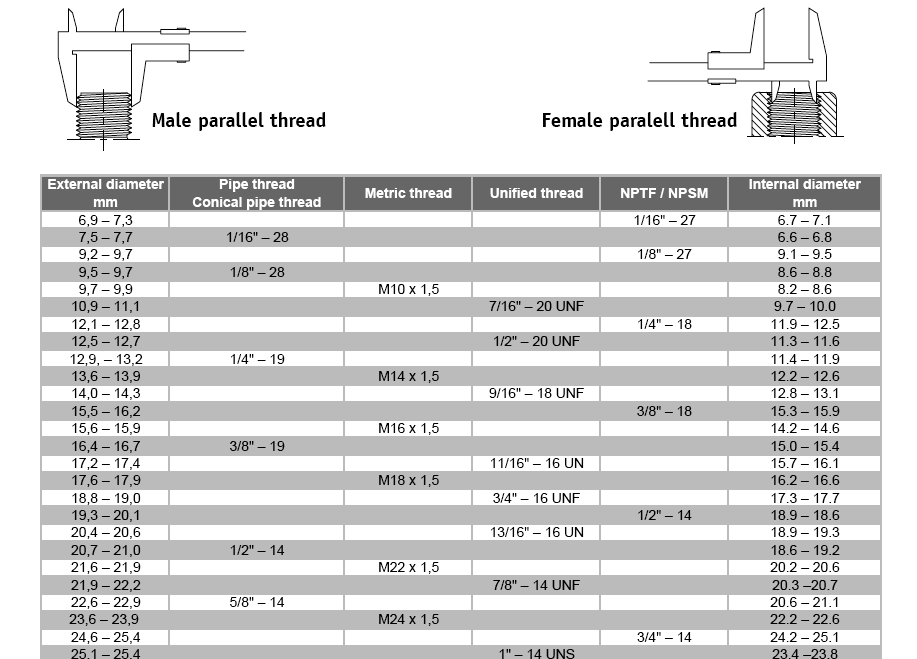

Согласен, и с
помощью таблицы определить, какая же резьба на самом деле.
Wisky 15-03-2010 22:28
Serj777 15-03-2010 23:49
Набор фирмы FIT
81112
Так лучше?
Wisky 16-03-2010 12:34
1/4"
Serj777 16-03-2010 01:34
Я хоть правильно
мыслю в плане построения клапанна резервуара? Желтым отмечен
обсуждаемый выше переходник с резьбой 1/4" Пропорции соблюдены
(+-1мм)
[/URL]
Жду
критики и советов.
Borshevich 16-03-2010 01:44
Боже мой...
А чем тебе наш-то
отечественный, винтик-то с резинкой не угодил? Нафига вот ЭТО городить?
Serj777 16-03-2010 01:58
quote:Originally posted by
Borshevich: Боже мой... А
чем тебе наш-то отечественный, винтик-то с резинкой не угодил? Нафига вот ЭТО городить?
Я
просто к этому вопросу еще достаточно плотно не подходил. Посему не в
курсе какой клапан на данный момент самый актыальный для расмотрения.
Буду
очень признателен если подскажите где посмотреть как выглядит.
PS
Важно чтоб клапан мог стабильно работать при условии того что его объем
может быть опустошен за 30 секунд.
Borshevich 16-03-2010 02:08

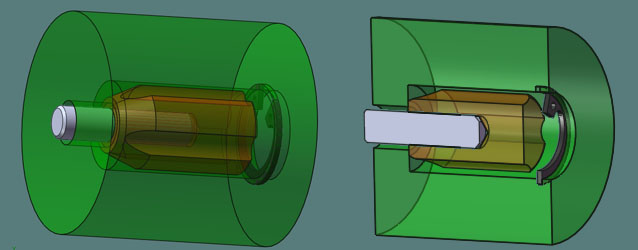

Если вам
необходимо, что бы заправочный клапан был и стравочным, то винтик
резинкой вам не подойдет, но все равно есть куда более простое решение.
Обратите внимание на полное отсутствие проблемных в
обработке деталей.
Serj777 16-03-2010 07:04
quote:Originally posted by
Borshevich: Если вам необходимо, что бы заправочный клапан был и
стравочным, то винтик резинкой вам не подойдет, но все равно есть куда
более простое решение.
Обратите внимание на полное
отсутствие проблемных в обработке деталей.
1.
Зеленый - латунный корпус пробки 2. Белый - маталический стержень
при вворачивании открывающий подачу газа. 3. Желтый - НЕИЗВЕСТНЫЙ
материал? 4. стопорное кольцо не дает провалится потрохам во внутрь.
Я
резервуар делаю для ТиРекса, а он в режиме очереди, кубиков 50-100 за
пол минуты при скорострельности ~1000 выстрелов в минуту выпустит как
нефиг делать. Посему какой клапан ставить? Чтоб мог спустить все за
пол минуты и не примерзнуть?!
Leftenent 16-03-2010 10:16
Автор
спрашивает о БОЕВОМ клапане. То, что на рисунке, всё равно очень
сложно. Запирание клапана - плоскость по плоскости?, тогда зачем в
верхней его части конус? Зачем уплотнительное кольцо? Возвратная пружина
никуда не упирается. И т.д.
quote: 1. Зеленый - латунный корпус пробки
материал
- любой
quote: 2.
Белый - маталический стержень при вворачивании открывающий подачу газа.
шток
- просто центрирует сам клапан
Leftenent 16-03-2010 10:33
quote: 3. Желтый -
НЕИЗВЕСТНЫЙ материал?
скорее всего капролон
quote: 4. стопорное кольцо
не дает провалится потрохам во внутрь.
правильно.
Да
и вообще, если планируется бункерная подача шаров для такой
скорострельности, то можно посмотреть в инете автомат "STRAFER" и ТиРекс
калечить не надо будет... Вот нашёл у себя в "мусорнике" и закачал:
