Целей несколько. 1) точное позиционирование лепестка, который без этой детали был бы дальше от канала за счет формы и упругости 2) отсутствие лязга о трубу при отпускании лепестка - он прийдет на шумовку и не краем, а по плоскости 3)
формой и размерами отверстий в шумовке можно добиться минимального
влияния предпульных газов. Ну и то, что лепесток будет начинать
двигаться в канал не сразу, а только когда сила, действующая на него,
уравновесит и превысит усилие поджима - тоже сработает в эту сторону.
------------------ Good... bad... I`m the guy with the gun.
Fake 07-04-2009 17:25
Я пробовал
делать похожую конструкцию. Только не плоскую. Из жести сгибал
Э-образную хреновину. Если переводить на твою компоновку, то Э стояла
"спинкой" вверх. Лепесток упирался на среднюю "палочку" Э. Конструкция
получилась хлипкая и трудно регулируемая. Забил.
Zmey177 07-04-2009 17:28
В нынешнем
макете лепесток крепится винтиком, который через отверстие в ножке
лепестка входит в отверстие без резьбы на основании клапана, при
установке в трубу головка винта прижимается стенкой трубы. Аналогично, сделать в шумовке круглый штырек и будет так же крепить.
------------------ Good... bad... I`m the guy with the gun.
Инспектор 09-04-2009 02:58

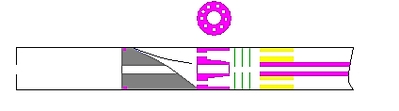

Мой рабочий эскиз Модера! Так скажем еще не доделанный, а на котором отрабатываю конструктив!
Зеленым шайбы, саму модерную часть не рисовал, там просто 3 камеры с мехом! Модер интегрированный, дренаж в конце интегрированной части с тряпкой-фетром, чтоб не шумело! Ну а так все понятно! )))
Фотку ЛК позже выложу! Но нак рисунке все очень похоже!
Fake 09-04-2009 09:35
Я ставил после ДС
три плоские перегородки с малым шагом 5-7мм. Что с ними, что без них -
разницы не заметил. Павда, модер не интегрированный.
Инспектор 09-04-2009 10:44
Не, без них у меня лепесток сверх чуткий на пулю! У меня большая интегрированная камера и большей части воздуха есть куда дется! В данном варианте эти шайбы работают!
ПС ЛК нарисовал вверх ногами!
Fake 09-04-2009 11:05
Странно... компоновка стандартная, а звук закрытия тихий А! Кажется понял Клапан изнутри не рассверлен? Пуля пролетает по длинному отверстию?
Инспектор 09-04-2009 13:23
Да все как на рисунке!
H_u_n_t_e_r 09-04-2009 13:24

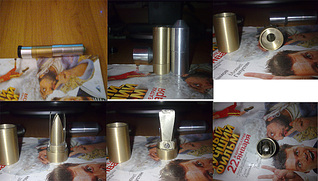

Доброе всем время суток! Вот выкладываю, аудио запись работы своего УОС.
На аудио записи очерёдность воспроизведения: 1) Выстрел без УОС с
штатным, интегрированным СМ. 2) Выстрел с УОС в штатном интегрированным
СМ. 3) Выстрел с УОС в штатном СМ+ навёрнут дополнительный модератор от
D.A.C. Все выстрелы производились на расстоянии 25см от микрофона. УОС
разработан для винтовки Т-4, вместо двух стаканчиков в штатном СМ.
На Оскар, не претендую, хотелось бы услышать мнение экспертов. Аудио запись работы УОС и штатного интегрированного СМ Т-4 для сравнения.
Fake 09-04-2009 13:30
Настрел большой?
H_u_n_t_e_r 09-04-2009 13:33
Большой, примерно 400 выстрелов, за юбку не цепляется, даже две пульки подряд не цепляет.
Fake 09-04-2009 13:45
На работе звука нет у компа, вечером послушаю и выскажусь Правда, до эксперта мне как до Луны пешком
TVA 09-04-2009 13:46
quote:Originally posted by H_u_n_t_e_r: хотелось бы услышать мнение
Хороший звук, что тут еще можно сказать. Даешь УОС в массы! УОСом - по кризису!
Калибр взрослый?
H_u_n_t_e_r 09-04-2009 14:03
Калибр .177. В массы пока выпустить не могу, нет оборудования на чём делать.
Avizenna 09-04-2009 14:35
Шипение сильнее чем щелчек. В третьем случае реально тише раза в три.
H_u_n_t_e_r 09-04-2009 14:40
Очерёдность
выстрелов описана выше. Третий выстрел с модером длинным от D.A.C
30х140. полностью без перегородок (пустой) выложен изнутри по стенкам
подложкой (мягкой) от ламината.
Fake 09-04-2009 19:54

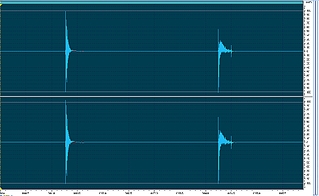

Что-то я в первом файле только два выстрела насчитал Где третий? Звук с УОС прикольный.
H_u_n_t_e_r 09-04-2009 22:02
quote:Originally posted by Fake: Что-то я в первом файле только два выстрела насчитал Где третий? Звук с УОС прикольный.
Первый фаил 3 выстрела 1)СМ, 2)СМ+Уос, 3)СМ+УОС+доп. СМ , второй фаил 2 выстрела 1)СМ+УОС+доп. СМ 2)СМ
Fake 09-04-2009 22:14
quote:Originally posted by H_u_n_t_e_r: Первый фаил 3 выстрела 1)СМ, 2)СМ+Уос, 3)СМ+УОС+доп. СМ
