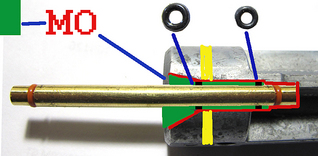

"МО" по месной терминологии - "мёртвый объём", объём газа который не участвует в разгоне "снаряда"...(кактотак...)
применительно к данному образцу - объём закрашенный зелёным можно считать "мёртвым"... при осуществлении Вашей доводки, МО уменьшается в РАЗЫ!!
Stef 21-10-2011 16:34
quote:Originally posted by Shooreek: применительно к данному образцу - объём закрашенный зелёным можно считать "мёртвым"... при осуществлении Вашей доводки, МО уменьшается в РАЗЫ!!
Открытым остается вопрос, что это даст?
Shooreek 21-10-2011 16:59
Опыт покажет...
vvs49 21-10-2011 21:54
quote:Originally posted by Shooreek: Опыт покажет...
Пока он мне показал, что узел, красным Ф2, ни куда не гож. Собрал я такой газовый полигон, заправил баллон, не полный, где то 1/3. Вкрутил
баллон и уже приготовился смачивать, проверять герметичность, как
вдруг, вылетает с боковой дырки(их две с резьбой, крепится приклад)
струя СО2, ну моментом... Стал смотреть че не так, все цело. Че не так, так и не понял. Единственное, что думаю, так о соосности, но насколько же должна быть точность, этой соосности!! На
полигоне, прикрепил все детали, даже чуток люфта дал, что бы
сама(трубка с резинкой входящая в приемник газа), нашла свое положение. Наверное именно здесь у меня, всегда травило. Надо искать решение. Ну этот узел, завод, мог сделать, наглухо.
Shooreek 22-10-2011 15:40
а на герметик этот узел собрать? полный-подетальный разбор винта ОЧЕНЬ редкая штука я как понял балоноприёмник вставляется в приклад со стороны затыльника? тогда неразборный узел никак не получится
vvs49 22-10-2011 18:16
quote:Originally posted by Shooreek: а на герметик этот узел собрать?
Это
мысль сразу пришла мне в голову и пошел в автомагазин, благо под домом,
купил красный герметик и так, на всяк случай, спросил, есть ли самые
маленькие рез. кольца, показываю мне их, тут пришла, вторая мысль, купил

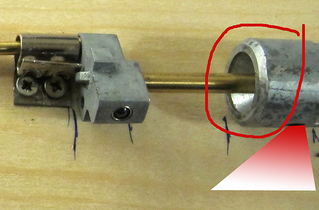

все это хозяйство и домой. Сделал как на фото. Не просто вставил два
кольца(одно чуток по больше, они даже литье целиндром не сделали, <
конус), смазав их силиконовой, бесцветной смазкой, с большим усилием,
вбил их, осталось у меня после клапана Шредера, трубка, она точно
подошла по всем диаметрам. Теперь соосность соблюдена и трубка
наглухо сидит, раньше в МО(зеленым), брался за трубку, она колыхалась во
все стороны, сейчас, мертво. Опять собрал полигон, включил, его. В моем соединении, все супер, а вот как только дал газ, сразу увидел, остальные трубки, сыграли и зашипели. Все стало ясно. В

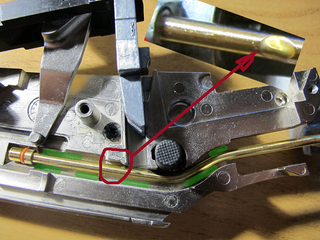

механизме, фот 2, есть спец. канавки под трубки, которые, не должны
давать, играть трубкам, но я увидел, на фото вынес в сторону, след,
начало потёртости. Получается, что в канавках, так же есть МО и при
подачи газа трется, потом лопнет в том месте, этот дефект, конечно я
запаяю, но придется в канаки делать дюралевые, медные вкладыши,
исключить дерганье трубок.
quote:Originally posted by Shooreek: я как понял балоноприёмник вставляется в приклад со стороны затыльника? тогда неразборный узел никак не получится
Да, правильно, получится, дыра же большая.
Shooreek 22-10-2011 18:59
результаты экспериментов накапливаются ждём продолжения опытов и окончательного результата...
vvs49 22-10-2011 21:36
quote:Originally posted by Shooreek: окончательного результата...
ООО!!! Честно, конца не вижу, а еще разобраться с клапанам, не мешало.
Кстати, клапан, поправьте меня если, что не так.
Самая
главная деталь, пружина, объем газа в клапане, всегда постоянный и не
зависит от давление, которое меняется, т. е. что с полным баллоном, что
после, 300 выстрелов. А вот для стрельбы, объем, идущий на выстрел,
зависит от силы сжатия пружины. Давление в клапане при полном баллоне,
уравновешено силой сжатия пружины(сила удара байка, то же постоянна,
щелкнул себе по пальцу, удивился слабости удара), поэтому и не нужен
мощный удар байка, а в конце, баек уже не может преодолеть пружину...
Еще и газ есть, а выстрел уже не тот.
Такая зависимость у всех воздушек, нет ни какой автоматической поддержки выхода объема, силы удара байка или еще как то??
Кстати,
что бы спустить остатки газа, нужно сняв с предохранителя, нажать курок
и просто с усилием прижать баек в перед, газ через ствол и выйдет.
vvs49 23-10-2011 21:20

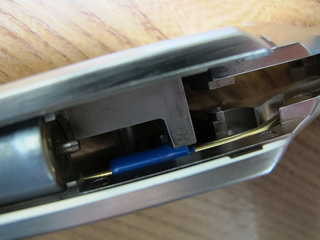

Собрал я второй
полигон, выяснилось, что трубопровод от клапана, свободно играет ~ 5 мм,
в верх, в низ, если поднять его вверх, за него будет цеплять механизм
СГ. Обратил внимание на выступ, сделанный заводом, по идее, выступ
должен прижимать трубопровод, но они не стали заморачиваться. В общем
намотал я изоленты до диаметра 6,8 мм, собрал, супер, мертво все стоит,
подал газ, все отлично, шприцом позаливал все соединения, ни чего не
забыл, течи газа НЕТ, пострелял, газои, все ОК. Так, что эту часть задачи, выполнено.
А

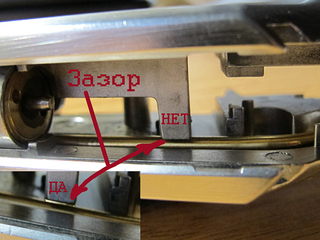

вот с перепуском... Увлекся я этим зазором(МО) думал, что 0,4 мм мне
хватит, а за отезжание механизма при смене барабана, то забыл. Подкорректирую посты, что бы не ввести в оман. Осталось два пути: 1, Оставить все как было, а на клапане, под кольцевую резинку, подмотал фум, сделал фаску, теперь плотно, стало входить. 2. Перетачивать как #229
Собрал
ружбайку, кстати, если потеряется шарик от предохранителя, я дважды его
терял, его размер 2,78 мм по электронному штангелю, смазал весь
механизм, тонким слоем(пальцем), английской молибденовой смазкой, CV
Lith-Moly Grease, работает просто "песня", лёгонько, бесшумно, всем
советую. Хрон показал 175, это при наполненном баллоне < 1/3. Так, что не знаю, перетачивать... Конечно, был бы у меня под рукой токарный станок, переточил бы, сам, однозначно. Но зима длинная, точно переточу.
Stef! По адаптеру, вещь конечно классная, ищу. Но,
представляешь, сколько раз вставляешь, столько раз, происходит
динамический удар по газопроводу, вот я три баллона использовал, а
результат, ты видел. Вовремя я спохватился. Сейчас, конечно, у меня
газопровод закреплен намертво, выдержит или др. слабое место покажет.
Купил
пульки Dynamit Nobel Geko, еле нашел в Украине, да, просто бомба, Stef,
спасибо, только их буду пользовать и хрон выше показал на 20 -ку и
пробивают лучше, чистые, цена 5,6$ за 500 шт.
Stef! Не мог бы ты, снять все размеры с адаптера и макро - фото игл, выложить?
Shooreek 06-11-2011 11:20
как продвигается?
Stef 06-11-2011 13:45
quote:Originally posted by vvs49: Stef! По адаптеру, вещь конечно классная, ищу. Но,
представляешь, сколько раз вставляешь, столько раз, происходит
динамический удар по газопроводу, вот я три баллона использовал, а
результат, ты видел. Вовремя я спохватился. Сейчас, конечно, у меня
газопровод закреплен намертво, выдержит или др. слабое место покажет.
А я и не видел, что тут ко мне вопросы были! Думаю,
что динамический удар по газопроводу не так страшен как может
показаться. С винченстера сделаны уже многие тысячи выстрелов на
адаптере. Недостатков пока не замечено.
quote:Originally posted by vvs49: Купил
пульки Dynamit Nobel Geko, еле нашел в Украине, да, просто бомба, Stef,
спасибо, только их буду пользовать и хрон выше показал на 20 -ку и
пробивают лучше, чистые, цена 5,6$ за 500 шт.
Самое что интересное, эти пули летят из всего хорошо. По крайней мере на мои 9-10м.
quote:Originally posted by vvs49: Stef! Не мог бы ты, снять все размеры с адаптера и макро - фото игл, выложить?
Размеры не проблема снять. А что за макро игл? Которые в адаптере? Сейчас что-ить сфотографирую.
vvs49 06-11-2011 15:35
quote:Originally posted by Shooreek: как продвигается?
Приготовился к притачиванию, сделаю, все выложу.
quote:Originally posted by Stef: Думаю, что динамический удар по газопроводу не так страшен как может показаться
Исхожу
из своей, видел же какой дефЭкт и когда на своем 2 -полигоне подавал
газ, трубопровод дергается, ну может это только у меня.
quote:Originally posted by Stef: А что за макро игл? Которые в адаптере? Сейчас что-ить сфотографирую.
Да в адаптере. Нигде не могу найти. Уже в Германии( ) заказал, вроде приняли заказ, но пока тишина. думаю, будет чертеж, сам выточу.
Stef 06-11-2011 15:42
quote:Originally posted by vvs49: Да в адаптере. Нигде не могу найти. ... думаю, будет чертеж, сам выточу.
Чертеж я тебе изобразить, к сожалению, не смогу. Во-первых, нет у меня на компе чертежных программ. Во-вторых, внутреннии размеры все равно фик замеришь.

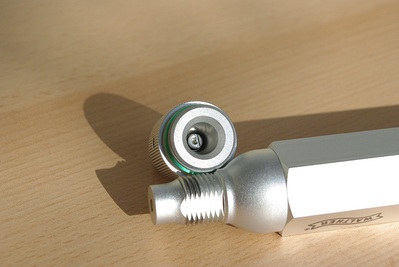

Вот снимок крышки адаптера с иглой:
Внутри адаптера аналогичная вторая игла.
Но, я уверен, что ты получишь адаптер от Франконии. И на будущее. Если будешь заказывать в Германии, смотри в первую очередь здесь: . Там цены часто более демократичные чем на Франконии и магазин тоже надежный.
Shooreek 06-11-2011 15:49
забавная конструёвина )
vvs49 06-11-2011 16:44
quote:Originally posted by Stef: Внутри адаптера аналогичная вторая игла.
А фото с другой стороны, куда вкручивается в винтовку?
quote:Originally posted by Stef: смотри в первую очередь здесь: . Там цены часто более демократичные чем на Франконии и магазин тоже надежный.
И тут заказал, но не понял как оплачивать. переводчик там не работает.
Stef 06-11-2011 17:15
quote:Originally posted by vvs49: А фото с другой стороны, куда вкручивается в винтовку?

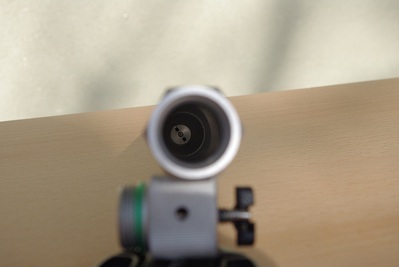

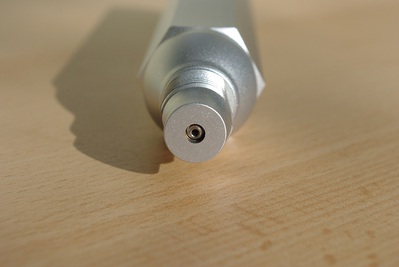

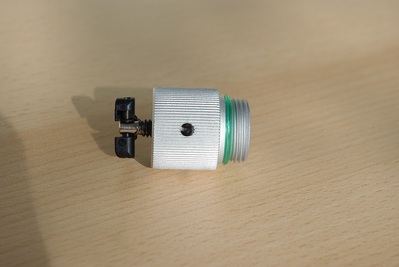

Вот еще пара фоток:
vvs49 06-11-2011 17:48
quote:Originally posted by Stef: Вот еще пара фоток
Супер!! Спасибо!!
Stef Ты писал
quote:Originally posted by Stef: Обнаружил, что немцы уже тюнингуют винтовку до 10 джоулей (сколько это м/с полуграммом, 200 м/с?) при помощи вот этого сета:
Пишут,
что сет состоит из пружинки, какой-то направляющей и какого-то
gegenkolben (противопоршень?). Т.е. винтовка довольно легко апгрейдится.
Пишут еще, что в Германии этот тюнинг строго запрещен и разрешен только
владельцам, имеющим разрешение на огнестрел.
Я не нашел по этой ссылке. Пишут!! Der gewählte Artikel steht derzeit leider nicht mehr zur Verfügung. Хотелось бы посмотреть. Может ошибка в ссылке? Это форум?
vvs49 07-11-2011 23:49

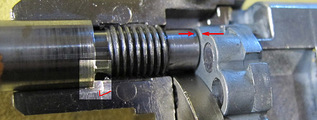

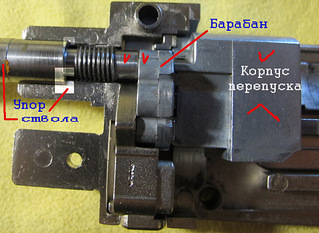

Вот еще фото, узел
ствол-барабан. Как видно зазора между ними нет, точнее замерить его,
практически, нет возможности в собранном виде щупом не подлезть, можно
конечно положить полоску из свинца, а потом по оттиску микрометром,
замерить, но не охота заморачиваться, видно и так, что, если ствол

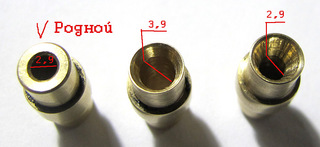

упирается в свои упоры то люфта барабан-ствол, нет. 1. переточил
перепуск, родной имеет внут. диаметр 2,9 мм, сверло с доп. натягом
входит при этом если перепуск всунуть в корпус, афигенные люфты во все
стороны, я > наружный диаметр до исчезновений всех люфтов и внутр.
диаметр = внутр. диаметру клапана и = 3,9 мм. 2. еще один перепуск, аналогично первому, только d = 2,9. Все перепуски сделал с соплом(вход газа из клапана), собрал ружбайку, завтра буду пробовать. О результатах, доложу.
Stef 08-11-2011 12:07
quote:Originally posted by vvs49: Я не нашел по этой ссылке. Пишут!! Der gewählte Artikel steht derzeit leider nicht mehr zur Verfügung. Хотелось бы посмотреть. Может ошибка в ссылке? Это форум?
Да нет, это обычный инет-магазинчик.
Видимо,
кончились у них сеты или может сами убрали из торговли по какой-либо
причине. Мне такой сет больше не попадался нигде. Может самопальный
какой был. Поэтому и убрали из торговли.
vvs49 08-11-2011 13:40
quote:Originally posted by Stef: может сами убрали
Жаль, надо было сохранить страницу и я нигде в сети не нашел.
Провел испытания. Сложно без адаптера это делать, баллончик заправил ~15 сек., если больше то фиг выкрутишь. Хрон показал: Перепуск d = 3.9 148 --- 167,70 после перемерки 179,0 149 --- 165,50 после перемерки 177,8 Родной перепуск d = 2.9 150 --- 145,40 151 --- 143,40
Жаль,
только позже дотямил, надо было дать баллончику принять комнат.
температуру, а я заправил и сразу начал стрелять, а пока переставил
перепуск на родной, баллон и нагрелся. Может поэтому разница не столь велика. Попробую еще раз.
Особенность при разборке, сборке, винта, может пригодится.
Ставим на предохранитель, очень важно, иначе вылетит шарик и пружинка, предохранителя. Откручиваем
три крепежных винта(снятие приклада, ствола и муляжа, опускаю), затем
шестигранником откручиваем крепеж, клапанного газопровода. Отводим СГ
и там где открутили газопровод, разъединяем крышку, так нужно что бы
вышел, предохранитель, как только он вышел, сводим СГ и крышки
разъединятся. Следим за пружинкой на корпусе перепуска. Сборка в
обратном порядке. СГ прижата, одеваем ту часть, где барабан, как только
она села, отводим СГ и смотрим, что бы предохранитель вошел в свою
дирку. Сводим СГ и закручиваем болты... Все очень легко. Не забываем о предохранителе!!
