X_pert
20-04-2007 12:11
перемещено из Пневматическое оружие


Приветствую други!
Значит так, начну повествование.
Благодаря агитационным усилиям SNAKE007, ко мне стекаются на доводку и реанимацию разные девайсы.
Вот сейчас пришёл очень прикольный девайс, о котором раньше ничего не слышал, но по первым впечатлениям - прямой конкурент ИЖ-53.
Этот пистоль, судя по рассказу владельца и набитому номеру, типа '88 года..... прошлого века.
Силумин и пластик - всё что в нём есть... Разве что штифты, болты и тяга поршня металл!
Пришёл он в крайне тяжёлом состоянии. Были проведены реанимационные мероприятия. Вот, слушайте основную часть.

Первый замер (как принесли, так сразу) кп 7.9:
69
80
85
76
жопа.

Первые впечетления.
Страшненький девайс перемотанный изолентой с растрескавшейся, не высокого качества пластмассой рукоятки, которая, кстати, ортопед. По мне удобнее и старых и новых ИЖ-53.
Ствол хрен перегнёшь, пружина тракторная.
Спуск как у новой мр-512. Зато имеет регулировку длинны.
Люди юзали тёмные - ствол не разу не чищен. В стволе ПОЛНАЯ ЖОПА - освинцовки + 0,5мм наверно . (Драил, отмачивал, чистил, тёр, опять отмачивал, опять драил и.... о чудо! Но он отлично сохранился - прекрасная фаска, хороший пульный вход. 12 нарезов закрученных вправо. Как будто в Гамовский новый смотришь. Не прослаблен )
Ни капли воронения - краска. За годы хорошо... очень хорошо, сохранилась.
Прицел удобный, аккуратный.

Маркировки:
На муфте ствола с одной стороны выбито UMAREX, любимое F и cal.4.5, с другой С. 22 ( к чему б) и номер.
На пластике ручки: made in ITALY (:-/) и RO 72 cal.177.

При разборке, определил качество деталей на 4.
Удивило отсутствие зацепа. Поршень фиксируется в заднем положении... ммм... силой трения двух !!! шариков типа один на поршне, второй на шептале. 8-/ Хрень какая...
Поршень очень лёгкий! Есть направляющая от задника. Манжета на ощупь - резина какая то... в состоянии на 5-... За столько то лет. афигеть... Но вот не продуманная - большой мёртвый объём. Пружина жёсткая до одури. Нефиг бы ей такой быть. Параметры:
Пружина: Диам. внеш. 15 мм; длинна 150 мм; проволока 2,5 мм.
Диаметр компрессора внутр. 22 мм
Ход поршня где то чуть больше 40 мм - сложно мерить.
Перепуск 3 мм. Причём не привычный прямой, а под углом 50 град. наверно...
Стволик 185 мм.

Сейчас лежит разобранный - провожу реанимацию - доводку.
Вопросы? Мысли?

Продолжение следует.
Ниже фото.

X_pert
20-04-2007 12:14

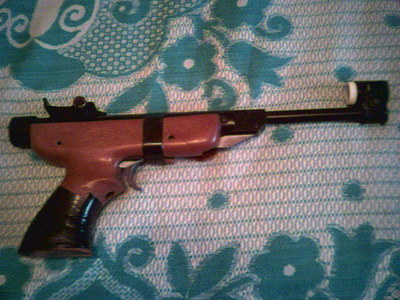

1. Общий вид

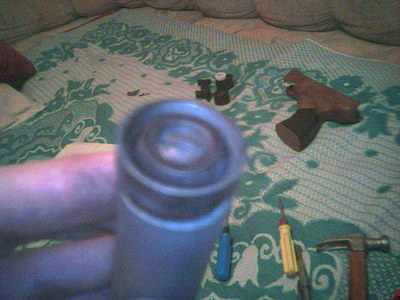

2. ноу коммент

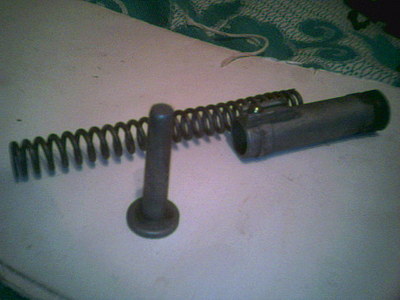

3. ноу коммент

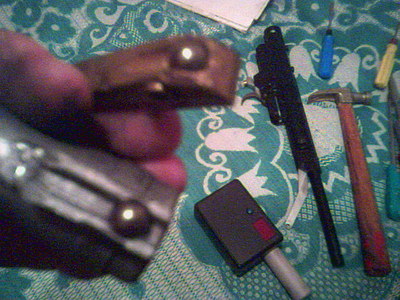

4. места сцепления поршня с шепталом

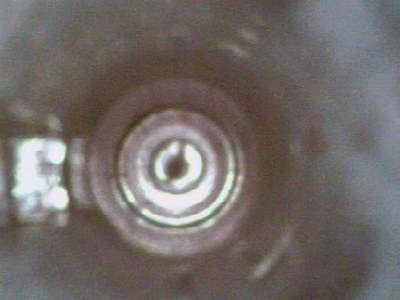

5. дно компрессора горбатое...
Сорри - только телефон.
click for enlarge 640 X 480  92.4 Kb picture
click for enlarge 640 X 480  53.9 Kb picture
click for enlarge 640 X 480  82.7 Kb picture
click for enlarge 640 X 480 106.8 Kb picture
click for enlarge 640 X 480  52.5 Kb picture
kroogly
20-04-2007 12:27
мысль: Пружинку послабее, может скорость подрастет.
Хотя с таким ходом ...х.з.
X_pert
20-04-2007 12:51
Тут, думается, мощьная пружинка компенсируется узким перепуском....

Хотя зачем это надо... Думал до 4мм его увеличить.

John JACK
20-04-2007 12:58
Забавная машинка
Есть подозрение, что полноги турецкого Blow именно отсюда растут. Ну или зацеп с шариком когда-то был очень моден...
vinipux
20-04-2007 01:06
Данный пистолет похож на изделия Manu Arm http://www.manuarm.fr/uk/loisir.html
X_pert
21-04-2007 19:42
Всем доброго времени суток.
Обещанное продолжение.
Потратил целый день - одна возня.
Состояние у девайса, конечно, плачевное. По хорошему нужна новая ручка, но я с помощью остатков приклада 38 и смекалки сделал ему. . . временно. . .
Теперь его можно уверенно держать и даже прицельно стрелять.
С железом поступил следующим образом:
1. Подобрал болтег в поршень, обтесал как положено. Вес точно сказать не могу, 20-25 г, может. Направляющую пришлось урезать на 2/3.
2. Отхряцал три витка с этой штатной, тракторной пружины и оставил на ночь взведённым. (И как она не села за годы? Умеют итальяшки. Ща подобное б в Хантер.)
3. За отсутствием герметиков - просто протыкал канаву манжеты резинкой. Эксперименты с заливкой и разными манжетами на 38 позволили сделать этот шаг.
4. Уплотнительное колечко на казённике ствола травило. Вытащил, перевернул, положил колечко тонкой проволоки и на него положил резиновое. Похлопал стволом - всё классно уселось.
Ну конечно, всё пересмазал аккуратненько.

И скорости получились интереснее:
Колп. 0,28 г - 138 м/с (+/-5)
Гамо Хантер - 97 м/с (+/- 1)
кп. 7.9 - 90 м/с (+/-1)
ТС-10 0,68 г - 72 м/с (+/- 2)

Так, а сколько там у нас 53й без мега апа даёт?

Выводы:
Выстрел очень приятный, мягкий щелчок-хлопок.
Ствол подбрасывает, но не катастрофически. (Я б сделал надульник.)
Спуск после общей пересмазки стал лучше. Необычный. Прикольно даже. Первое усилие туговатое, потом наступает момент, когда можно прицелиться точнее и тихонечко дожать, ощущение, как по маслу так соскальзывает и БАХ.
Рукоятка - супер, прямо под мою руку.
С деревянной ручкой, по человечески прикрученный смотреться будет лучше.
Отличный итальянский девайс для банок и коробков на 10 м.
Специально отстреливать на кучу его не стал. Недосуг. Могу сказать, что не для целевой стрельбы он точно и отменной кучи можно не ждать. Хотя, если утяж на ствол и привыкнуть к спуску, по точности будет как умный 53й где то.

X_pert
21-04-2007 19:48

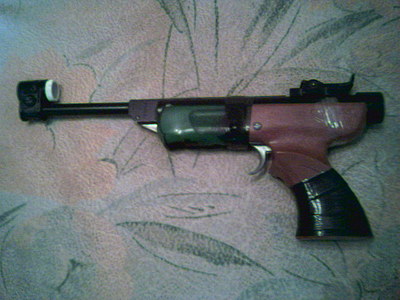

1. Как выглядит сейчас.

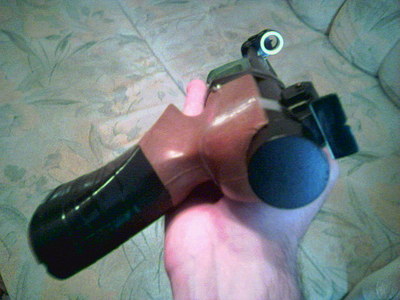

2. Рукоятка.
click for enlarge 640 X 480  68.8 Kb picture
click for enlarge 640 X 480  65.3 Kb picture
X_pert
21-04-2007 19:53
ЗЫ: Жаль хозяин ещё давно утерял спусковую скобу.
Mixamarket
22-04-2007 22:03

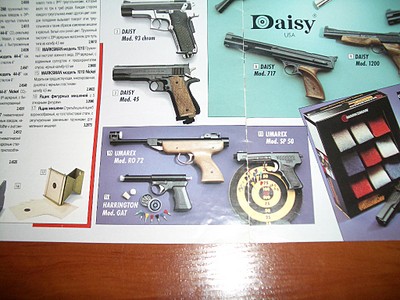

Вот нашел...инфы правда никакой, но вроде должен давать 70 м/с...так, что разогнать у тебя получилось.

И все-таки изолента не "наши" методы... Надо деревянную рукоятку точить :-)
click for enlarge 1024 X 768 253.7 Kb picture

X_pert
23-04-2007 12:18
Да, дисительно.
Но точить меня хозяин не просил.

Мне нравиться, как продуктивно расходуется воздух пистолета и получаются подобные скорости при таком маленьком компрессоре.
