Там видимо контроллер управляет давлением в накопителе, и вся любовь. Иначе Дайстет предъявит авторские права ,нашлёпает Кросману по попке. C.D.T. (Capacitive Discharge Technology - Технология емкостной разрядки) это Дайстетовская фича запатентованная. Товарищи! А почему дизайн никто не обсуждает? Где эстеты?
DiMiTs 22-01-2011 22:44
quote: А какие габариты занимает соленоид, ударник? Длинна всего того что за корпусом боевого клапана и диаметр.
Габариты немалые, диаметр почти 40, длина ~90, щас точно не скажу. Соленоид: Ф30x35, провод 0,75, ~400 витков, 1,6 Ом. Ударник: Ф10x~50, вес точно 17 г, ход ударника ~12 мм. Влом было дальше опыты в этом направлении вести - нужно хоть что-то сделать, а то так и до бесконечности можно ковыряться...
DiMiTs 22-01-2011 22:53
quote: C.D.T. (Capacitive Discharge Technology - Технология емкостной разрядки)
Я порылся в инете: по-моему, CDT - это совершенно абстрактная хрень. С таким же успехом можно запатентовать, например, резистор. Похоже у Daystate всего-то и оба не имеют отношения к электронике. На
основе Capacitive Discharge Technology существует куча приборов,
например, электронное управление клапанами в современных авто. Вряд ли
такие конторы буду платить Daystate за пользование их типа "патентом".
Caramba 22-01-2011 23:15
Великоват диаметр соленоида . . . . мне б в 26мм уложиться и снять джулей эдак 50 в 4,5.
DiMiTs 22-01-2011 23:21
Да, соленоид огромен... это ты еще блок электроники не видел Впрочем, для другой винтовке у меня есть задумки по-ловчее: тогда и нормальный стенд можно замутить...
quote: снять джулей эдак 50 в 4,5.
Нахера столько? Я тоже задавался такой мечтой: делал 46дж граммовым инжином, но с охрененным перерасходом, да и энергии нужно было немеряно. Нафик, я отказался от этой затеи! По
мне, так лучше сделать 25...30, но стабильно, во всем диапазоне
давлений, с маленьким расходом, легким ударником. Чем 50 с перерасходом
и грохотом, да пуль в 4,5 на такие энегрии не так-то много - я тока
инжин знаю.
Caramba 22-01-2011 23:38
У меня всё стабильно с расходом менее 10 кубиков.
DiMiTs 22-01-2011 23:41
quote: У меня всё стабильно с расходом менее 10 кубиков.
Отрадно, а какие параметры соленоида у тебя? И при какой энергии? И клапан какой? У меня классический - капролон по латуни, шток 2мм, внутр. диаметр прохода 4,5мм, проходное 3,8 мм.
june 22-01-2011 23:42
Цена забавная - 8 тыщ франклинов )))) Чуть ниже пролистайте в списке. Может конечно опечатка...
DiMiTs 22-01-2011 23:46
quote: Цена забавная - 8 тыщ франклинов
Винтовка сделана всего одна, эта стартовая цена на аукционе
Caramba 22-01-2011 23:46
Имелось в виду, что это без соленоида.
А хочется, чтобы он там был. Причин много. Начиная от безопасности,
кончая переносом спуска. А вобще 50 джулей - стандартная энергетика для
апнутого бамки в детском.
DiMiTs 22-01-2011 23:49
quote: А вобще 50 джулей - стандартная энергетика для апнутого бамки в детском.
А какие параметры клапана и проходного в бамке?
quote: Начиная от безопасности,
Если можно, то по-подробнее.
DEN 54 23-01-2011 12:35
quote:Originally posted by DiMiTs: Да, соленоид огромен... это ты еще блок электроники не видел
Фотки коллаидера будут?
quote:Originally posted by DiMiTs: Ударник: Ф10x~50, вес точно 17 г, ход ударника ~12 мм.
Если ф10х50мм то вес не 17г.
quote:Originally posted by Caramba: А хочется, чтобы он там был.
У тебя кг на клапане больше чем у него.
DiMiTs 23-01-2011 12:49
quote: Если ф10х50мм то вес не 17г.
Размеры
ориентировочные, вес точный мерял на электронных весах (точность 10 мг)
и в модели то же самое. Я особо не заморачивался с этим узлом -
работает и ладно: пострелять поскорее охота Поэтому и спешу закончить даже в этом виде.
quote: Фотки коллаидера будут?
Будут, через месяц... В реале размеры блока управления: 160x100x30 (ДxВxШ). Переделавать в этой винтовке уже не буду, ибо работает как надо.
DEN 54 23-01-2011 12:57
quote:Originally posted by DiMiTs: Будут, через месяц... В реале размеры блока управления: 160x100x30 (ДxВxШ).
Жалко,не верю в весёлые картинки как и не верил журналу "Юный техник". Блок немаленький,ещё и батарейки надо куда-то. Кстати литийионные мёрзнут быстро аккумы,по крайней мере китайского пр-ва.
quote:Originally posted by DiMiTs: Размеры ориентировочные, вес точный мерял на электронных весах [/URL]
угу.
DiMiTs 23-01-2011 01:05
quote: Жалко,не верю в весёлые картинки как и не верил журналу "Юный техник".

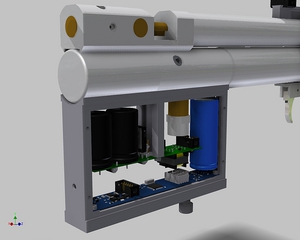

То,
что на этой картинке, уже целиком сделано в железе, программы для
станка сам составлял (EdgeCam помог), пилил тоже сам. В реальности там
внутри жгуты и болтается наружу экран от мобили и JTAG разъем для
отладки софта. Платы - модели вместе с компонентами, которые
делаются в другой программе: Altium Disigner. В сборку в Инвенторе
входят как обычные STEP модели. Может поэтому выглядит так симпотично
quote: Блок немаленький,ещё и батарейки надо куда-то.
Батарейка там - внутри, это синий вертикальный цилиндрик.
quote: Кстати литийионные мёрзнут быстро аккумы,по крайней мере китайского пр-ва.
А я не планирую использовать китайские пердо-батарейки
june 23-01-2011 01:11
quote:Originally posted by DiMiTs: Винтовка сделана всего одна, эта стартовая цена на аукционе
Ёптить! Это же какой шаг аукциона при такой стартовой цене?! 1000 у.е.?
DiMiTs 23-01-2011 01:13
quote: угу.
Вот чертеж, inventor говорит, что вес 16,941г.
DEN 54 23-01-2011 01:15
quote:Originally posted by DiMiTs: ...экран от мобили и JTAG разъем для отладки софта.
Тэтрис только не ставь, от стрельбы отвлекает. ....где-то это уже было с большими экранами...в 2007 кажись году.
DEN 54 23-01-2011 01:17
quote:Originally posted by DiMiTs: Вот чертеж, inventor говорит, что вес 16,941г.
Точно. Я то думал что диаметр не 7,9мм, а как ты писал 10мм, вот у меня и не пошла бухгалтерия. Думаю что получится у тебя хороший бластер.
