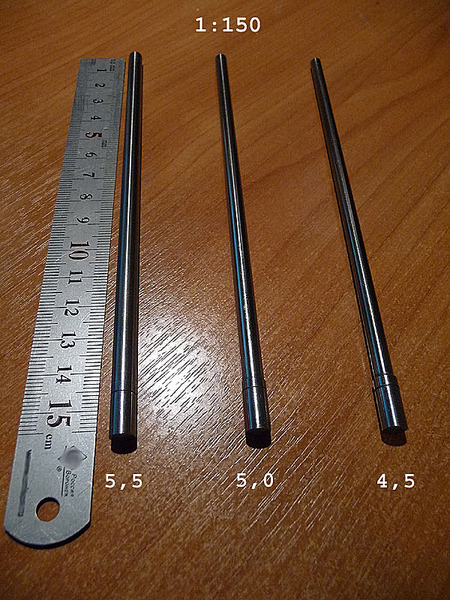

вот еще один пример конусные калибры 1:150 полностью сделаны на этом станке сталь У10А
Hans 02-11-2010 07:01
Показал отцу автоматизацию продольной подачи julbu

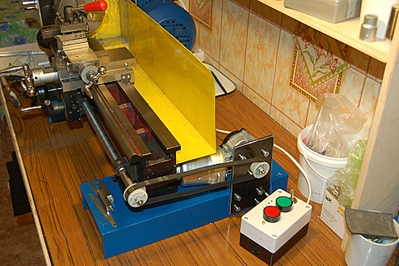

По итогу у бати получился вот такой вариант привода
hoakinn 02-11-2010 09:15
2 Dmitry68: А сколько буит стоить такую трубу как на картинке длиной 450-500мм с резьбами сделать?(можно в ПМ)
2 Hans: Вчера на корвете 401 тоже доделал автоподачу с использованием движка от стеклоочистителя, вечером фотки кину. На фото тв-16?
Hans 02-11-2010 09:44
quote:Originally posted by hoakinn: На фото тв-16?
Он родимый. Забыл написать - конструкция имеет разобщитель шкива с ремнем и вала. Иначе ручкой не прокрутишь. Двигатель с червяком - стеклоподъемник от тойоты.
hoakinn 02-11-2010 09:51
quote:Originally posted by Hans: конструкция имеет разобщитель шкива с ремнем и вала. Иначе ручкой не прокрутишь.
Блин, а я то думаю что-то забыл сделать .... Хотя у меня ремень зубчатый можно просто скинуть.
Hans 02-11-2010 10:16
там просто всё. Правый ограничитель ремня на резьбе. Затянул его по часовой, он зажимает к валу шкив ремня. Отпустили и затянули напротив - вал свободен.
hoakinn 02-11-2010 20:31
Бдыщщщь

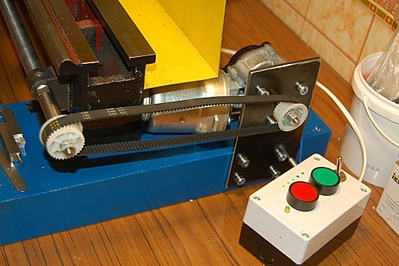

Шкивы и ремень от какой-то МФУшки А3формата. Двигатель от стеклоочистителя классики. Зы Ремень условно не натянут
Borshevich 02-11-2010 21:19
quote: Шкивы и ремень от какой-то МФУшки А3формата. Двигатель от стеклоочистителя классики. Зы Ремень условно не натянут
А зачем матку винта неконтренной оставил?
hoakinn 02-11-2010 21:51
Что-то не понял ткни пальцем какую матку?
Pasha_S 02-11-2010 21:54
quote:Originally posted by hoakinn: Бдыщщщь
А зачем на корвете было это городить? Вроде автоматическая подача есть или чтоб уменьшить ход подачи.
Borshevich 02-11-2010 22:17
quote: Что-то не понял ткни пальцем какую матк
ну от ту самую, кторая у теперь длиная и на ней шестерня висит.
hoakinn 02-11-2010 22:25
А
quote:Originally posted by Pasha_S: чтоб уменьшить ход подачи
И еще иметь независимое нарезание резьбы и автоподачу без смены шестерен.
2 Borshevich: Так ето не маточная. Маточная же та через которую передача от винта к суппорту осуществляется. А
это с зубчатым шкивом - контреная. Состоит из 2х частей внешнаяя полая
втулка ф14мм с резбой М8 и вкрученной в нее оськой ф 8.5мм и резьбой
8мм. Рисовать лень, но принцип контрения такой же как у родной "гаечки", которая стоит на этом месте.
Borshevich 02-11-2010 23:12
Дык там они все.. ))) контреные. Выставляемых маток толком в китайце нет нигде.
hoakinn 02-11-2010 23:24
Блин я впредыдущем
посте не совсем правильно выразился. Эта втулка не контреная(это не ее
название). Имеется ввиду, что она законтрена другой деталькой - оськой
внутри нее.
Borshevich 02-11-2010 23:56
Дык уже понял. Все нормально.
Dmitry68 03-11-2010 05:43
на 403 без проблем подачу можно сделать 0,01 - 0,09 мм/об. используя его шестерни входящие в комплект
Hans 03-11-2010 06:11

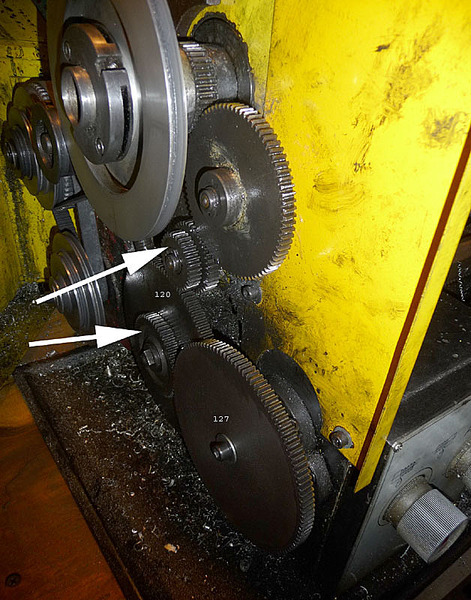

на тв16 тоже можно, но куча причин по которым не пользовался - шум - необходимость снимать шестерни при нарезке резьбы В этом варианте недостатков почти нет. На будущее планирую все же поставить шаговый двигатель.
Вот мечта
Konstantin_E 03-11-2010 08:52
quote: Вот мечта
А где привод для поворота резцедержателя? Одним резцом много не наточить...
julbu 03-11-2010 10:53
quote:Originally posted by Konstantin_E: А где привод для поворота резцедержателя? Одним резцом много не наточить...
Во-во,
это не мечта а лабуда. На таком только кругляк снимать. Если нет
автоматической смены инструмента (а это самое сложное и дорогое),
надобность в таком станке отпадает.
Borshevich 03-11-2010 10:59
quote: На
таком только кругляк снимать. Если нет автоматической смены инструмента
(а это самое сложное и дорогое), надобность в таком станке отпадает.
