не усложняй себе жизнь, залей фотки в нормальное место.
mikhy 13-04-2011 13:32
Ну-ка, попробую.
mikhy 13-04-2011 13:48
Ну вот, получилось! Теперь комментарии. Рогатка
будет выгибаться все так же, из прутка 6 мм. Горизонтальные вершины
рогов - из более толстого прутка, что бы можно было сделать выемку для
резины без потери прочности. Штыри внутри рогов для крепления резины.
Соединение сваркой. Резина будет предварительно приматываться к коротким
пластиковым втулкам, а уже потом внатяг надеваться на эти штыри. Таким
образом, если заранее заготовить тяги, уже закрепленные на втулках, то
процесс смены резины будет занимать минимум времени. Если такой вариант
будет работать плохо, то вполне может быть, что штыри будут полыми
трубками с внутренней резьбой. Тогда надетая втулка с резиной будет
поджиматься винтом. Но это в том случае, если выше указанная посадка
внатяг окажется ненадежной. Если это будет черезчур заумным, то надену
на штыри по куску латексной трубки и буду приматывать ниткой, как на
обычном овертопе.
mikhy 13-04-2011 15:04
Вдруг вспомнил, что свою фанерную Woody я еще здесь не выкладывал.
DAS_61 13-04-2011 16:26
Хороша! mikhy, когда заливаете радикалом - снимайте галочку с "уменьшить до", чтоб заливало фотки в исходном качестве.
ergo253x 13-04-2011 18:10
quote: Ну-ка, попробую.
А ведь идея супер, - новаторская,..удачи в реализации! Будем ждать!..
quote: Вдруг вспомнил,
Уфф!,.
ergo253x 14-04-2011 05:32
quote: Штыри внутри рогов для крепления резины.
...всё-таки,
лучше было бы выполнить их в виде горизонтальных распорок, на всякий
случай - прочнее будет, а то ведь, сварной шов такая штука,..
mikhy 14-04-2011 10:14
quote: ...всё-таки,
лучше было бы выполнить их в виде горизонтальных распорок, на всякий
случай - прочнее будет, а то ведь, сварной шов такая штука,..
Бог
с тобой! Уж сварку-то каким образом можно разрушить на рогатке? Там же
усилия на каждом роге будут максимум килограмма четыре, да и то момент
силы не перпендикулярен штырю, а идет вдоль... Варить буду полуавтоматом
с проволокой 0,8 мм, так что с точностью проблем не будет. К тому же,
горизонтальные усиливающие распорки убьют основную идею свободно
надевать втулки с заранее прикрепленной резиной.
DAS_61 14-04-2011 11:07
не, сварка будет держать мёртво, тем более полуавтоматом
ergo253x 14-04-2011 19:14
quote: Варить буду полуавтоматом с проволокой 0,8 мм, так что с точностью проблем не будет.
Ну, коли в сварщике сомнений нет, то вопрос отпадает,..
stariy bashmak 15-04-2011 12:49
quote: Варить буду полуавтоматом с проволокой 0,8 мм, так что с точностью проблем не будет.
блииииииин,
дайте поварить! три года на полуавтомате в цеху отработал,до сих пор
как услышу запах горящего металла,надышаться не могу...
а ежели потом готовую рогатку в гальванику снести,да никелем вскрыть, то китайские данкунги от зависти потрескаются
СергейиЧ 15-04-2011 11:00
выпилил последнюю
рогатку, не столько по необходимости, сколько для окончательной выверки
размеров, и проверки толщины. Получается, что толщина нужна побольше,
пока самая комфортная 15мм, надо будет намыть чего-нибудь 20-ти
миллиметрового. гетинакс 10мм, 117х82мм, 65гр.
намотанный
шнур позволяет компенсировать недостаток толщины. короткий темляк
просто накидывается на три пальца,особо он не нужен, но мне так
спокойнее. пока из этой рогатки у меня результаты наилучшие, что меня
удивляет.
nixxx 15-04-2011 11:25
Симпатичная..Как фанера...
mikhy 15-04-2011 11:45
Габариты
практически, как у меня. Хорошая форма. Я, кстати, темляк очень даже
использую. Надев его на руку очень удобно ходить со снаряженной
рогаткой: темляк на запястье, а пальцами этой же руки держишь кожеток с
пулей. Изготовка к стрельбе мгновенная: передаешь кожеток с пулей в
правую руку; тянешь за собой и рогатка прыгает в ладонь.
Guffych 15-04-2011 15:51

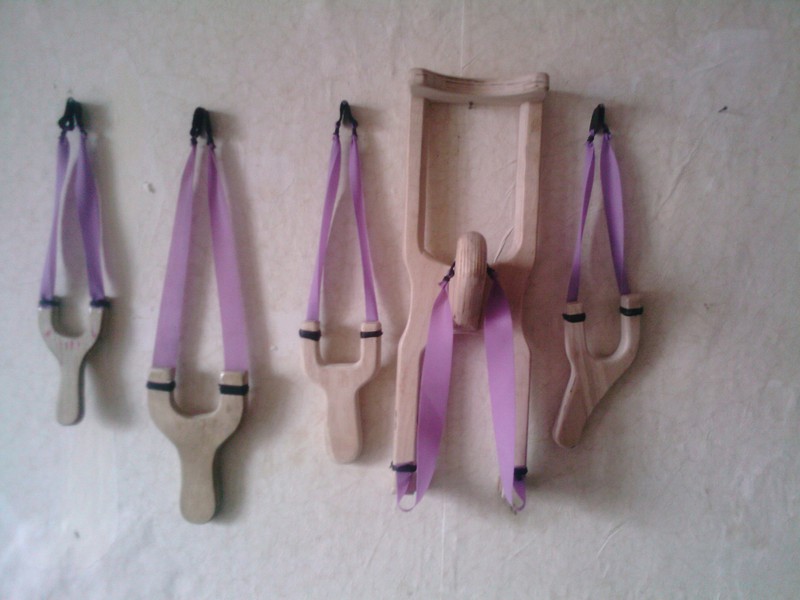

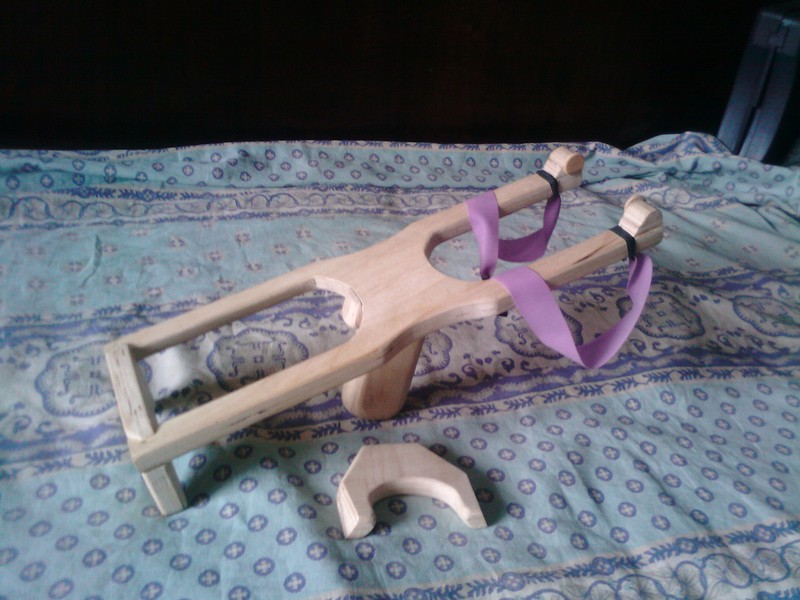

Ну вот и я толи заболел толи впал в детство ))
9_Gramm 15-04-2011 16:19
А чо неплохо Толь покройте их чем нибудь. Будет и красивее и водоустойчево. И потом от рук мараться не будет.
mikhy 15-04-2011 16:31
Хорошая коллекция. Чувствуется, что сделано на одном дыхании. Добро пожаловать в нашу палату.
