quote:

---

Originally posted by subman2:
есть ли такая тема для изготовления духовушек?

---

Ап и ремонт пневматики - думаю там будет к месту. А вот как сделаешь, то приходи хвалиться сюда

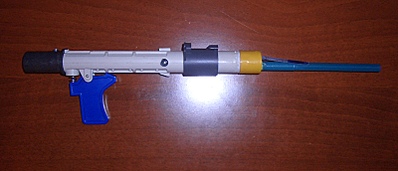

Смастерил недавно из хлама, который был в ящике и столе вот такой самострел. Что удивило, так это мощность. Я думал бумажным шариком на метр плеваться будет, а он пулю 4,5 мм и весом 0,58 (H&N FTT) посылает на 20 метров! Через всю квартиру! И при этом ещё пробивает альбомный лист! И компрессию держит просто зашибись! Короче говоря, доволен!

Конструкция проста до безобразия. Цилиндр от водяного пистолета, поршень - пластиковый стержень от того же водяного пистолета с резинками от водопроводного крана, спусковой крючок тоже от водяного пистолета. Ствол - шариковая ручка за 2 рубля с обрезанным концом.

Заряжается путём оттнягивания серого цилиндра в направдлении СК. СК зацепляет пластину, торчащую из поршня, тем самым фиксируя его.

quote:

---

Прошу прощения за поднятие старой темы.

---

ТТХ:
Общая длина - 169см
Калибр - 8мм
Длина ствола - 560мм
Диаметр поршня - 22мм
Ход поршня - 300мм

Стрелял всем что только влазило в ствол.
Но особый шик: я готовил специальные стрелы из велосипедных спиц (фото нет). Ведущий поясок впереди спицы (пласиковый стаканчик диаметром около 8мм был подвижный и упирался в напаянную проволоку-утяжелитель) служил пыжом при выстреле, а сразу после выстрела откатывался по спице назад и упирался в оперение.
Спицы оттачивал под трёхгранник, что бы режущие кромки были, как у гвоздя например. На 50 метров летали эти спицы, как заводные.
А один раз даже курицу пришлось завалить (бабуля попросила, ибо никак отловить на суп не могла). Дичь была взята с 4-й кажись попытки (ну какая тут кучность, сами понимаете), но таки сквозным попаданием в шею

А сейчас фотосессия, там понятно всё, не буду комментировать
(на последнем фото мой двоюродный брат, только что из армии)

Так что у себя на околице у бабули я был главный бандюган со злобным мегавеслом

quote:

---

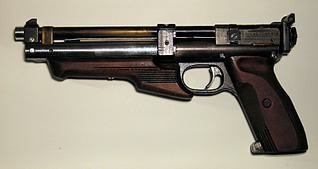

Вот такого зверя я сделал в 5-ом классе школы.

---

quote:

---

Originally posted by Bolo:

За такие девайсы во времена моего детства пожизненная уважуха полагалась

---

Ну дык у тех пацанов, и даже девчат, с которыми вместе тусовались и были почти всегда вместе я и до этого был "вождь каманчей"
После это аппарата, батя посмотрев, разрешил брать мелкашку даже без разрешения и в его отсутствие. Понял, что я дорос и баловаться попусту не буду. А мелканом (с оптикой даже) я дроздов на участке бабулином отстреливал, всегда и клубника и вишня не тронутыми потом были

quote:

---

Originally posted by BlacKDeatH:
...
Вот такого зверя я сделал в 5-ом классе школы.
...

---

Узнаю "твою руку"...даже сей агрегат выполнен добротно и без изоленты... типа зачет
А пружина накуя тама - компенсатор чтоб поршень не стукал?

quote:

---

Originally posted by Mixamarket:

Узнаю "твою руку"...даже сей агрегат выполнен добротно и без изоленты... типа зачет
А пружина накуя тама - компенсатор чтоб поршень не стукал?

---

Ну типа того, и длина подобрана так, что как раз в конце хода пружины, поршень достигает передней стенки. Но пружина не мощная, так слегка.
Фиг его помнит, что там у меня в голове тогда было.
А изоленту терпеть не мог всегда

П.С. В одном из кадров рука брательника

quote:

---

Originally posted by Mixamarket:
...типа зачет

---

Кстати, Миха, аппарат ещё харизматичен тем, что шток поршня сделан из перекладины кровати из воинской части рядом с домом бабули
А спусковой крючёк выпилен из около 5-6мм толстого дюраля, а дюралька эта была крышкой блока реле в танке Т-64. Пружинка и кольца на штоке поршня сзади тоже какие то части Т-64.
Крепление компрессора это жесть-разработка моего воспалённого мозга.
Там впереди и сзади по две металлические накладки по бокам, каждая пара стянута парой винтов, по центру накладок пропущен толстый стальной штифт и уже в этом штифте перпендикулярно просверлены отверстия и нарезана резьба, куда и завёрнуты винты, крепящие непосредственно копрессор.
В накладках впереди есть типа "рога" и в эти рога ввёрнут сталистый винт, который является упором для переда компрессора у уснования ствола.
Зачем я так мудрил, ХЗ, можно было просто эти рога загнуть внутрь, вот и упор и даже лучший. А передний штифт ещё и притянут по середине снизу ложе винтом через огромную шайбу . Это я типа на зверские нагрузки рассчитывал и чтоб не лопнуло дерево.
Коробка СМ-а выгнута из алюминия и намертво втиснута в ложе, снизу под СК тоже алюминиевая пластина, она отворачивается для ТО крючка и спусковоко механизма. Зацеп поршня тоже на зело толстой стальной площадке привинчен.

Во я воротил блин, конструкция просто не убиваемая.
Как вспомню сколько махал ножовкой по металлу и напильником, так аж вздрогну.
Прям зубами можно сказать 5-ти 6-ти миллиметровые железяки грыз

quote:

---

Хотя тебе имея ИЖ-46М уже наверняка не интересно с ним мучатся.

---

quote:

---

Originally posted by VZ813:

Из своей конструкции мух воздухом отстреливаю. С 3-х см - голова в одну сторону, крылья в другую, лапы в третью

---

Вообще МК - это страшная вещь. И если руки растут откуда надо, и есть возможность посмотреть хорошие конструкции в инете, и есть доступ к станкам, то можно делать такое, что при покупке обошлось бы в несколько тысяч долларов.
