Мой
девиз в конструировании такого вида стреломёта, "Компактность плюс
мощность", т.е. данный стреломёт должен по характеристикам
соответствовать современному луку ни в чём ему не проигрывая и выгодно
выделятся в плане размеров.
Многое пока ещё не осуществимо, но прогресс не стоит на месте.
mikhy
предлагаю увеличить диаметр роликов, а лучше подобрать диаметр ,чтоб за
один оборот тетива полностью наматывалась на ролик ,как при натяжении
так и при выстреле. Потери во времени при выстреле меньше будет.
Yuhand 12-06-2010 11:47
mikhy, интересную конструкцию ты замутил!!! Заразительно!!! Хочется сделать нечто подобное.
Только думается мне, каретка - неудачное решение, как с ней не мудри, она всегда останется прожорливой, в смысле энергии - ФАКТ!
delete, не думал развернуть резиновые жгуты в своём луке на 90град, разместить их в плоскости выстрела? Лук при выстреле не дергается по вертикали?
Grek13 12-06-2010 17:44
хочу попробовать сделать такое чудо...
delete 12-06-2010 18:23
Grek13 А можно объяснить как работает твоя рогатка?
В новом луке раму с пружиной установил по оси лука параллельно Нет всё нормально ,лук не дёргается, по крайней мере не чуствую.
Grek13 12-06-2010 18:54
принцип двух
подвесного велосипеда и вдохновил меня сделать такую рогу, посмотрите в
сети как действует армотизатор на раме и сразу поймёте.
Grek13 12-06-2010 18:55
просто сама рама на таких велосипедах уже является неким подобием механического лука.
Yuhand 12-06-2010 20:44

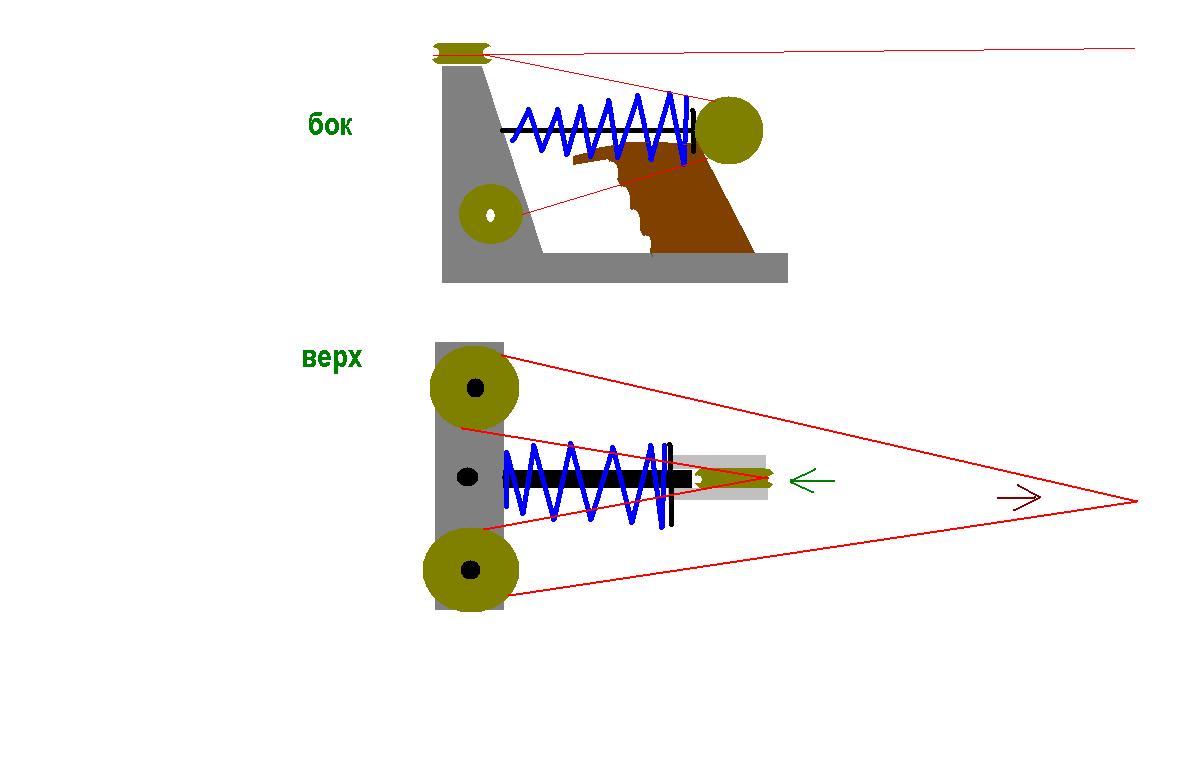

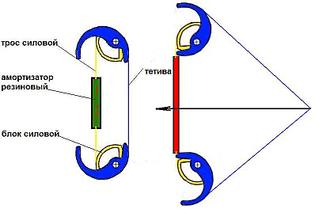

А как вам такая схемка:
Идея честно украдена и доработана ------------------ Не стреляй в ворабьев, не стреляй в голубей, Не стреляй просто так из рогатки своей. (ДДТ)
Grek13 12-06-2010 22:19
прикольно ток нада станок как не крути
Grek13 12-06-2010 22:22
примерно что-то такое
delete 12-06-2010 22:37
Yuhand Не хочу тебя расстраивать, но аммортизатор будет давать неравномерное натяжение на оба плеча.
РЕБЯТА ДЕЛАЙТЕ СИСТЕМУ НАТЯЖЕНИЯ В ОДНОМ БЛОКЕ И ЧЕРЕЗ РОЛИКИ СОЕДИНЯЙТЕ С ТЕТИВОЙ
Grek13
Как работает аммортизатор двухподвесного велосипеда я знаю, куда у тебя тетива рабочая идёт? Что она тянет или сжимает? На рисунке она у тебя просто в воздухе растворяется. Сам хотел применить такую схему на луке
Просьба
если чтото рисуете ,рисуйте подробно, чтоб было чего комментировать и
давать советы если требуется, потомучто в данной схеме лука очень много
подводных камней. Зачем идти по ложному пути ,когда сразу можно выбрать правильный
Grek13 12-06-2010 23:32
она просто крепится на роликах петлёй . рисовать подробно в пейнте тяжковато) а так нет фотига чтоб перенести на комп
я
вот ща осматриваю свой кусок металлолома и понял что с его вилки можно
сделать арбалет набросок без деталей но прикинуть думаю можно.
Yuhand 13-06-2010 12:28

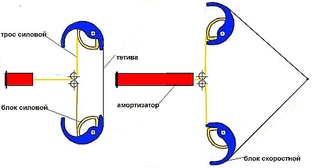

Работа над ошибками. Попытался выровнять натяжение на плечи - выросло количество роликов, что не есть здорово. Фигня!
delete Новый лук с пружиной куда-нибудь выкладывал? Ролики добавлял? ------------------ Не стреляй в ворабьев, не стреляй в голубей, Не стреляй просто так из рогатки своей. (ДДТ)
mikhy 13-06-2010 12:57
Конечно, это
остроумная идея использовать аммортизационную вилку, но нерациональная,
т.к. много массивных частей, да еще и огромная сила трения в деталях.
mikhy 13-06-2010 01:07
quote: Originally posted by Yuhand: А как вам такая схемка:
Идея честно украдена и доработана
Хочешь
верь, хочешь - нет, но именно такая же точно идея мне пришла мне вчера
перед сном. Даже так же с одним аммортизатором. Но, думаю, delete прав,
надо суммировать силовые тросы через шкив.
Grek13 13-06-2010 01:10
mikhy м наверное ты прав, а смотрелось в голове отлично жаль.
mikhy 13-06-2010 01:10
to delete

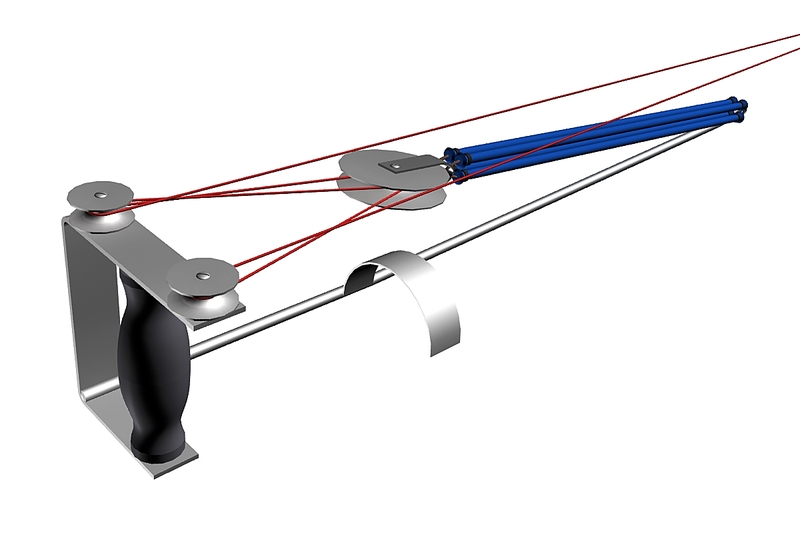

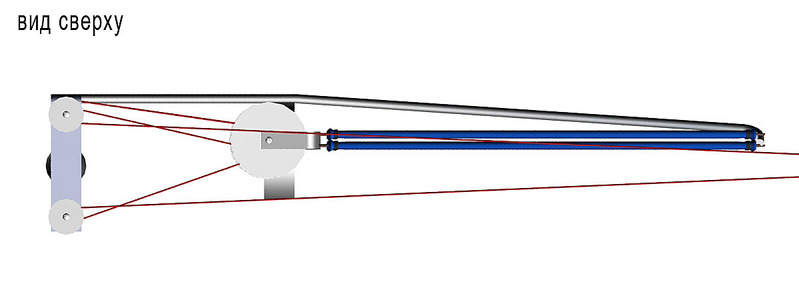

А вот максимально упрощенная схема, о которой я говорил:
Тросики
с роликов-рогов проходят через шкив полиспаста и крепятся к раме
рогатки где-нибудь под одним из роликов. Плоскость работы резины со
шкивом наклонена относительно плокости тяг для исключения столкновения
кожетка (или стрелы) при их встречном движении.
Grek13 13-06-2010 01:14
mikhy классно а какой программой пользуетесь?
mikhy 13-06-2010 01:37
3d max
Yuhand 13-06-2010 13:51
mikhy
Настоящий полет мысли!!! Красиво. Надо 3d max осваивать Можно и мою схему исправить по этому принципу.
Grek13 13-06-2010 18:46
mikhy Я гдето такое выдел кажется тоже ваша работа, только там сложная система блоков и сама рога напоминала баисту. ps.плина всё есть кроме материала дя рамы ааааа щас убюсь . вот идея на основе вашей-
