quote:Originally posted by aldmev: с поперечным портом заправки
отдельно резервуар не делаю.
а комплект резервуар (с поперечным портом) + редуктор + боевой клапан - делаю
BOBSS 26-11-2010 23:53
Один товарищь,
который нам не товарищь, оказывается, под именем НОРМИС, воплотил в
жизнь идею поперечного порта и все это выставил на дружественном форуме,
откуда я, надеюсь, с его позволения и стащил!
quote:[ [author=normis link=topic=1138.msg56134#msg56134 date=1290673969] Очередной апгреид Доминатора это возможность заправки резика не снимая его!
Как у всех винтовок с такой схемой заправки резьба задней пробки
резервуара при частом изпользовании винтовки и перезаправки её со
временем изнашивается. Да и не удобно каждый раз при заправке
выкручивать резик, да и ещё так теряется воздух который находится в
боевом клапане и в редукторе.

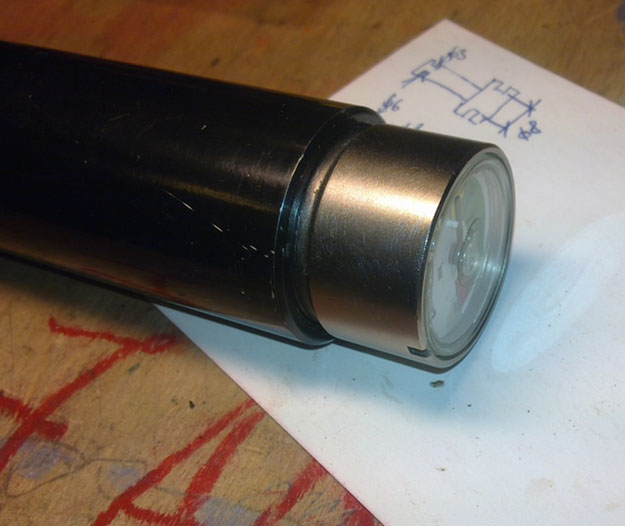

1. Вот такой выглядит оригинальный резик Доминатора со стороны манометра.
2. Разобрать резик не поцарапав его не просто, так как он очень сильно закручен и есть одна хитрость Надо начинать откручивать резик со стороны задней пробки зажав корпус в токарном станке через мягкую проставку. Я изпользовал толстый кожанный ремень. Открутив данную пробку просим автослесарей одолжить удлиннитель с шестигранником на конце. Размер шестигранника 26мм. Засовываем удлиннёный ключ через весь резик и откручиваем переднюю пробку. Вот так выглядит передняя пробка вынутая из резика.
3. Все выше приведённые проблемки заправки как уже говорилось решаем с помощю вот такой вот проставки.
4.
Материал пробки выбрал всем нами любимый российский Д16Т. Обратный
клапан по самой простой схеме с болтиком и резиночкой. Работает отменно,
рекомендую! Резьбу "папа" с канавкой для О-ринга повторил с пробки
манометра, маму с трубы резика. Всё просто.
Через просверленную дырочку резик сообщается с манометром.
5.
Поперечный заправочный порт выбрал 8мм. Почему 8мм? Потому что у меня
он уже был на другой винтовке. Оптимизация, понимайте ли ;D
6.

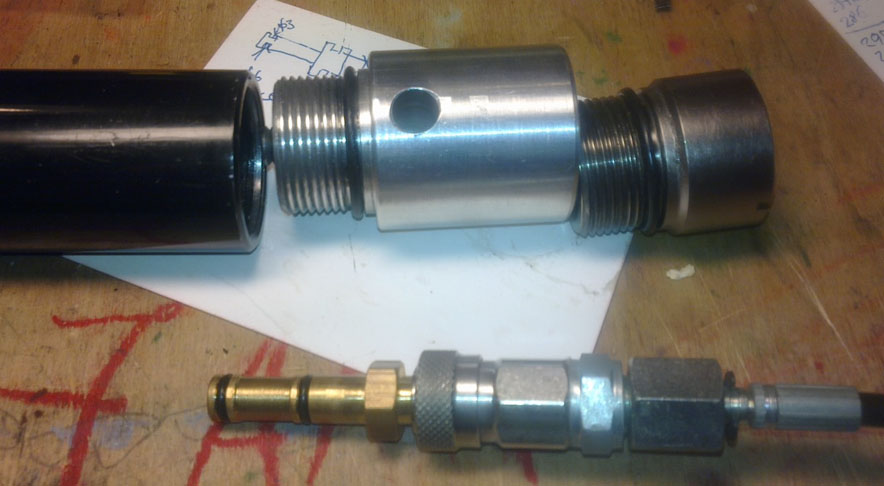

А вот так всё выглядит в собранном виде. Теперь чтобы заправить
Доминатор нужно только тыкнуть поперечный заправочный порт/штуцер в
проставку и заправлять резик. Быстро, удобно и не теряется воздух из
боевого клапана.
Некоторые
могут кричать, что они при заправке не теряют воздух с боевого клапана,
их редуктора не пропускают воздух обратно. Не не надеитесь что так
будет всё время. Скоро он начнёт это делать [/b]
BOBSS 27-11-2010 12:02
Так же, этот
товарищь НОРМИС воплотил в жизнь поджим пружины ударника! Заявляю со
всей отвественностью, что очень удобная вещь- можно тонко настроить
поджим не разбирая коробки и стрелять с оптимальной скоростью! Сам уже
год пользуюсь такой системой.
quote: [author=normis link=topic=1138.msg56195#msg56195 date=1290762863] Очередной
АП Доминатора. У этой винтовки конструктивно не предусмотрена
регулировка поджатия пружины ударника. А как мы все знаем пружины со
временем сажаются, и соответсвенно изменяются параметры винтовки. Чтобы
что то поправить в параметрах нам надо разбирать ствольную коробку,
точить колечки для нанизывания на направляющую пружины для поджима
пружины, и всё равно регулировка получится дискретная, т.е. ступеньками,
что в принцыпе очень плохо. Нормально, тонко настроить винтовку таким
макаром очень трудно. Да и не забываем, что во время реглировки нам
придётся по несколько раз разбирать собирать коробоку, что в свою
очередь плохо отзовётся на соеденительные резьбы винтовки. Корпус ведь
"говнолюмин"!!! По мотивам ураинских колег я сделал на своём
Доминаторе регулировку поджатия пружины ударника, которя мне сильно
облегчила жизнь и позволяла не раздолбывать алюминевую ствольную коробку
винтовки.
Теперь о конкретных деиствиях:
1. Конструктивно ствольная коробка Доминатора литая, и как во всех литых деталях в коробке имеются технологические "отверстия". Красной стрелкой отмечено место где мы будем размещать регулирующий "механихм" пружины.
Такое
отверстие имеется только в одной половинке коробки, во второй там всё
залито. Потому деталь регулировки будем делать "хитрую".

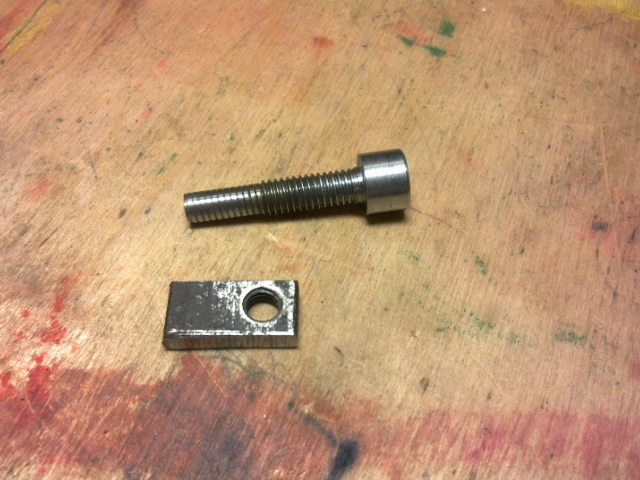

2. С чего
начнём.... Возьмём металическую пластину толщиной 3-4мм и вырежем из
неё небольшой прямоугольник. Просверлим отверстие и нарежем резьбу М6.
Выточим новую направляющую пружины, но в отличие от оригинальной - с
резьбой.
3. Далее,
обточим прямоугольничек так как показано на фото. Он должен помещатся в
технологической выемке ствольной коробки, и не мешать складывать обе
части коробки в месте.
4.

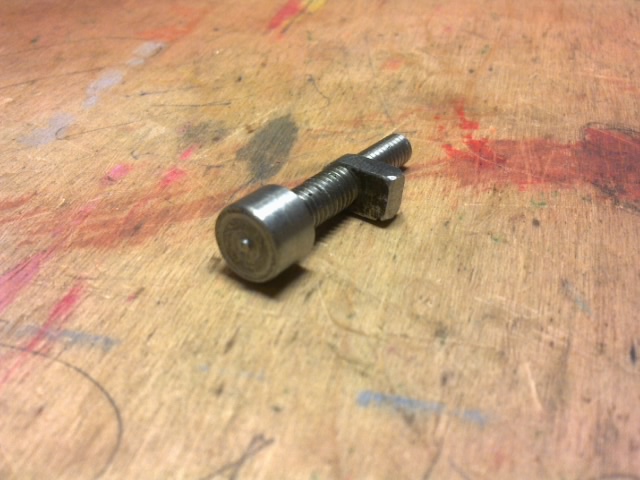

Примеряем всё по месту. Направляющая с накрученным лепестком свободно
помещается в коробку. Чтобы резьба не мешала пружине её (резьбу)
обтачиваем. Оставить надо ту часть, где будет ползать лепесток.
5.
Чтобы регулировать пружину не разбирая ствольную коробку делаем дырку в
корпусе, через которую с помощю отвёртки сможем крутить
болт-направляющую. Я это делал с помощю круглого надфиля. Заметьте, на
фото видно, что во второй половинке нету места под лепесток. Потому
лепесток у нас смещён только в одну сторону ствольной коробки.
6. Примеряеем хватит ли нам дырочки для отвёртки.
Вот и всё. Теперь при уходе параметров винтоки по причине усевшей приужины ударника мы сможем легко это коретировать.
serzhik 27-11-2010 13:55
quote: Обратный клапан по самой простой схеме с болтиком и резиночкой.
BOBSS! Плиз чертежик простой схемы с болтиком и резиночкой.
BOBSS 27-11-2010 14:01
quote: BOBSS! Плиз чертежик простой схемы с болтиком и резиночкой.
Это не мое "художество"- это normis-а. Как появится, надеюсь, ответит!
serzhik 27-11-2010 17:09
Кайныну
Ну
а если помимо КИТов к Доминатору, сделать заправочные порты, как
делаешь для CZ200 Denisyi, я думаю спрос будет. Лично первый закажу
себе. Вижу что не сложно это для хорошего токаря, но его надо найти.
normis 28-11-2010 01:48
quote:Originally posted by serzhik: BOBSS! Плиз чертежик простой схемы с болтиком и резиночкой.
Вот чертёжик по которому всё должно стать ясным. Чертежик не мой. Нашёл где то здесь, в Ганзах. Вырезал из чертёжика пробочку.
От
себя добавлю, некоторые спиливают резьбу болтику, таким образом как бы
освобождает путь воздуху через резьбу. Я ничего не спиливал. Воздух
просачивается легко через полную резьбу. Болтик будет работать как
небольшой дроссель, таким макаром предотвратив ударную заправку резика.
Процесс заправки происходит так: -
Воздух проходит через отверстие из поперечного порта (в моём случае он
8мм) к болтику, через тоноке сверление 1 - 1,5мм, потом проходит к
болтику, просачивается через его резьбу и распирая резинку проходит в
резервуар.
-В конце заправки мы сбрасываем воздух с заправочного
шланга и воздух в резике сильно прижимает резиночку к болтику недавая
воздуху по резьбе проити с наружу, т.е. обратно в сторону заправочного
шланга.
- Болтик закручиваем от руки, не сильно. Так чтобы резинка была чуть поджата, но чтобы её не сильно распирало.
mazy007 28-11-2010 12:55
Bobss. Подскажите -
немецкая сборка резика предполагает использование шестигранника. А как у
Вас этот процесс происходил? Тянули при помощи тисков и газового ключа?
BOBSS 28-11-2010 13:58
Я не разбирал сам, но в первом посте есть ссылка, как разобрать резик. 6-гранник обязателен.
quote: South posted 19-3-2009 10:04 Добавлю
- как в ИТОГЕ оказалось - на 16 - в дюралевых резиках (по инфе на
форуме аиргун. ин.уа). А в том, что я крутил - стальном - был на 18.
Раскрутил шестигранником на 17, он не проскальзывает.
Описываю процедуру раскрутки: берем
два хвостовика от сверла, у меня 4.2 мм диаметром были. Берем стальную
пластинку, сверлим два отверстия на расстоянии, равном расстоянию между
углублениями в задней пробке. Зажимаем резервуар через "портянку" в
патрон токарного станка. Вставляем в отверстия в задней пробке
хвостовики от сверел, одеваем на них стальную пластинку с дырочками и
крутим. Усилие довольно большое, но выкручивается. Потом берем
шестигранный прут на 17, пропускаем его сквозь резервуар и попадаем в
шестигранное гнездо в пробке. И снова крутим - только не перепутайте!!! В
данном случае прут надо крутить не выкручивая, а ВКРУЧИВАЯ! Я на всякий
случай акцентирую внимание, т.к. по-запарке можно забыть. Как только
пробка прокрутится оборота на 3-4, уплотнительное кольцо выйдет из
резервуара и дальше ее можно крутить рукой. Желательно после этого резик
вынуть из токарного станка, т.к. выковыривать выпавшую пробку из
внутренностей шпинделя - гемор.
С уважением - Геннадий
P.S.
Сейчас уточнил- есть 2 вида резиков. У одного на 17 шестигранник, у
дрогого 26. Так что вначале пробку откручивайте и смотрите, какой у вас,
а потом ищите уже
Bzzzikkk 29-11-2010 16:30
Люди, беда прям
какая то... С 250 до 150 атмосфер получилось отстрелять всего 3 магазина
(24 пульки) и скорость непонятная от 312 до 303 (тяжелой жсб) но в
среднем 307-308... Что такое, почему такой раход и почему так скорость
скачет редуктор ведь? Что можно сделать??? ps может ещё редуктор не приработался, настрел около 120 пулек ?
mazy007 29-11-2010 19:32
Спасибо Bobss и Normis. Обязательно себе такую штучку установлю. На картинке не очень понятен размер винтика клапана. М6?
BOBSS 30-11-2010 10:02
quote: На картинке не очень понятен размер винтика клапана. М6?
Нет,
м6 большой сильно будет. У меня стоит болтик м3. Да там сильно большое
значение не играет, главное, что-бы он запирал воздух. Болтик
веручивается пальцами, отверткой не зажимать, а то и заправляться не
будет
quote: Что можно сделать??? ps может ещё редуктор не приработался, настрел около 120 пулек ?
Почитай
первые страницы. У меня так всегда было после разборки-зборки
редуктора. Пружины не устаканились, скорость прыгает. Потом все приходит
в норму и скорость чуть ниже.
Bzzzikkk 02-12-2010 09:21
3 дня ковырялся со своим доминатором в итоге получилось примерно 65 выстрелов на скорости 287, вроде как я счастлив! резик на 0.215 литра
BOBSS 02-12-2010 09:34
quote: вроде как я счастлив!
Поздравляю! Это самое главное, получить удовольствие от винта и стрельбы с него. Я заметил, как относишься к ружью- так оно и стреляет!
Wisky 05-12-2010 12:57
Намедни надыбал
взрыв-схему Airmagnum 850 с заводскими номерами всех деталей. Поскольку у
этой винтовки различия с Вальтер Доминатор 1250 минимальны (другой
боевой клапан, есть редуктор и резик), то может кому пригодится.
Пользуйтесь. Каждый скачавший шлет пиво (мылом)
BOBSS 05-12-2010 06:57
Wisky, СПАСИБО! Вот честно говоря, никто как бы и не спрашивал взрыв-схему, но в то же время и не было ее! Так что ты "пионер" в этом! Дам сылку на неё в первом посте!
mazy007 12-12-2010 12:36
Загоревшись
изготовлением выше приведенной проставки поперечного порта. Подумалось
сразу об изящной булке. Может кто-то владеет чертежом восьмерки, или,
хотя бы, сообщить точное расстояние между осями ствола и резика? Был бы
очень благодарен.
Wisky 12-12-2010 13:28
