Решил выложить здесь, в виде отчёта по переводу на воздух СО2 винтовки QB78.
Приветствуются сравнительные описания других вариантов перевода на
воздух <кубиков>, обсуждение нюансов доработок, обмен опытом.

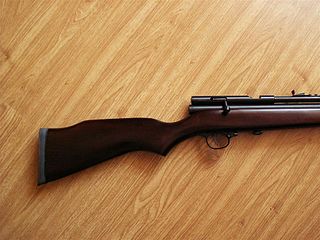

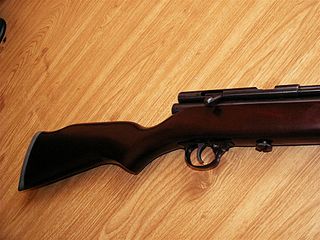

Для начала немного о самом кубике. Винтовка является качественной улучшенной копией старой винтовки Кросман 160\167

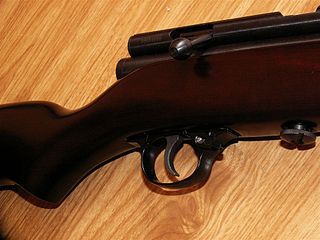

Спуск регулируемый
по холостому, рабочему ходу, усилию, ходу после срабатывания. Мне
удавалось с помощью стандартных регулировок настроить и

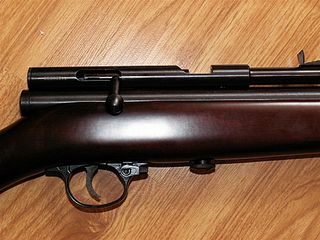

<лепесток>, и <стеклянную палочку> Болтовой взвод.
При движении затвор назад ударник встаёт на боевой взвод, при движении
вперёд - поджимается пружиной. Одновременно с этим досылается пуля.
Передумали стрелять - просто откройте затвор. Такой приятной, простой и
удобной системы взвода я не встречал ни на одной винтовке. Трубчатый досылатель способствует однообразной постановке пули не нарезы и обеспечивает всеядность к пулям не зависимо от глубины юбки. Ствол неплохого качества, гораздо лучше БАМовского. Моя винтовка без проблем собирает 2-3 см на полтиннике.
Изначально
это СО2 винтовка. Мной установлен удлинитель резервуара из трубы д16т
26х2.5, резьба 22х1, поперечный порт заправки, штуцер 5.5 мм. В
передней пробке имеется <мясо> для установки манометра. Гидротест
300 атм. Рабочее давление 150 атм. Объём 120 см3. Анокс. Винтовка
с <родной> клапанной группой даёт около 25 выстрелов 050-060 м/с
ср 7.9 со 140 до 90 атм при подборе усиленной пружины. Характеристики
зависят от экземпляра.
Переделанный клапан дает плато 35 выстрелов 260+-5 тяжёлой ЖСБ, из которых 22 выстрела находятся в коридоре 260+-2.

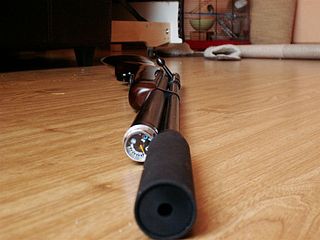

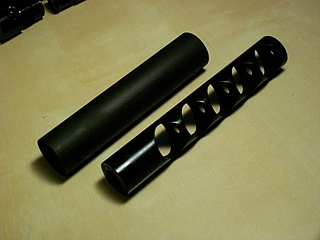

Ствол фиксируется во вставке модератора двумя установочными винтами. Глубина посадки 30 мм. Диаметр вставки 26, отверстий-камер 24 мм. Толщина
перегородок 1 мм. Проходное сечение 7 мм. Кожух - турба 30х2. Вставка
вклеивается в трубу по напряжённой посадке(термоклей, конструкция
разборная) Традиционный реверанс KWP за идею по вставке-"флейте".

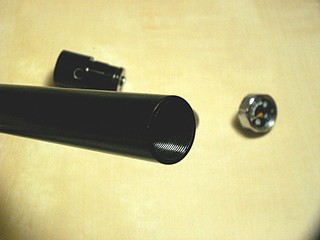

Труба
резервуара 26х2.5. Партия удачная, внутренний диаметр по нижней границе
допуска(21 - 21.1). Сначала резьба режется в трубе, потом по ответной
части на пробке. Таким образом соблюдается максимально возможное
перекрытие витков внутренней и внешней резьбы для максимальной
прочности соединения.

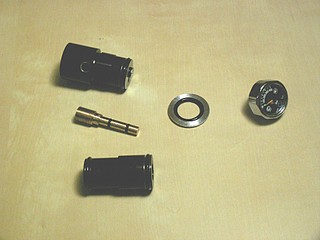

Передняя
пробка с поперечным портом. Проведена работа над ошибками в части
текучести, теперь посадочные места под резинки шлифуются после анокса.
Фаска с заправочного порта тоже снимается после анокса, чтобы уменьшить
повреждения резинок при "сувании" штуцыря. Сам штуцер решил делать
без лысок под ключ, т.к. 100% виденных мной после использования
штуцеров с резьбой носят на себе следы пассатижей
. Манометр уплотняется через шайбу с кольцом. если сделать шайбу чуть
тоньше резинки, то можно, регулируя момент затяжки манометра, выбрать
давление, при котором выдует резинку. Переходная втулка устанавливается
между родным резервуаром и удлинителем, разгружая трубы в месте
резьбового соединения от действия давления. В переходную втулку
будет встраиваться редуктор. Дренаж пружинной полости будет
осуществляться через резьбовое соединение. ТТХ редукторного варианта
выложу позднее.

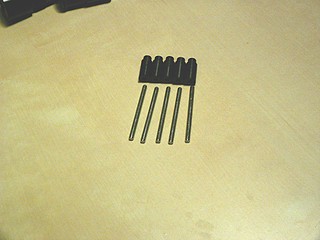

Клапана
и штоки под них. Финальная обработка клапана происходит после установки
запирающего элемента на шток. Таким образом достигается
перпендикулярность запирающей плоскости уплотн. элемента штоку клапана.

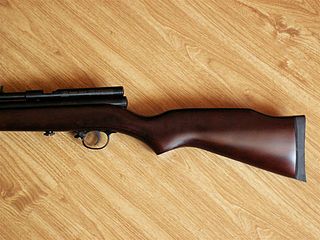

Ко
всему вешесказанному хочу добавить, что эта винтовка КРАСИВАЯ, ЛЕГКАЯ,
ТОЧНАЯ и, по моему мнению, более, чем остальные ПЦПешки, похожа на
оружие.......
greensmith 08-10-2009 20:10
quote:Originally posted by falko: Такой приятной, простой и удобной системы взвода я не встречал ни на одной винтовке.
На Вебли 2000 боевая пружина нагнетается при досылании пули.
Konstantin_E 09-10-2009 01:31
При гидротесте родные болты крепежа пробки клапана выдержали? Или узел усиливался?
Homut 10-10-2009 23:31
quote: Переделанный клапан дает плато 35 выстрелов 260+-5 лёгкой ЖСБ, из которых 22 выстрела находятся в коридоре 260+-2.
Уточню.
Если не ошибаюсь такое количество выстрелов и на таких скоростях
относится к тяжелой ЖСБ. На моем экземпляре (винтовочка приобреталась у
автора топика)даже несколько выше - 22 выстрела в коридоре 265+-2.
DEN 54 11-10-2009 12:08

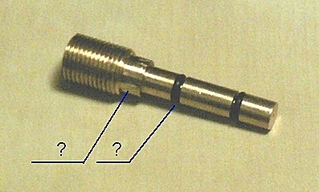

А где резинки приобрести для штуцера 5,5мм ? Гостовских таких нету. Как затянуть штуцер (что на фото) на 1\8мама с уплотнением по конусу?
falko 12-10-2009 12:33
quote:Originally posted by greensmith: На Вебли 2000 боевая пружина нагнетается при досылании пули.
К сожалению, не удалось познакомиться с этой моделью.
quote:Originally posted by Konstantin_E: При гидротесте родные болты крепежа пробки клапана выдержали? Или узел усиливался?
Нагрузка идёт не на эти болты, а на винт крепления коробки и шпильку крепления ложа.
quote:Originally posted by Homut: Уточню. Если не ошибаюсь такое количество выстрелов и на таких скоростях относится к тяжелой ЖСБ.
Это верно, поправил. [ QUOTE]Originally posted by DEN 54: А где резинки приобрести для штуцера 5,5мм ? Гостовских таких нету. Как затянуть штуцер (что на фото) на 1\8мама с уплотнением по конусу?
[/QUOTE] Резинки подходят от карбюратора ВАЗ, гостовские есть 2.3х1.9, есть евростандарт 2х1.5. Я беру резинки в ЦИНе, ВАЛЬКАРе. Штуцер
уплотняется по конусу. Затянуть пасатижами\в тисках. Схватившись за
место, на которое указывает левый знак вопроса. Сколько лысок не делал
на штуцерах - один фиг пассатижами затягивают
falko 12-10-2009 12:37
quote:Originally posted by Homut: На моем экземпляре (винтовочка приобреталась у автора топика)даже несколько выше - 22 выстрела в коридоре 265+-2.
Кстати, где-то после 1500-2000 выстрелов, скорость у большей части винтов подрастает до таких значений.
Сделал еще одну булочку
. Манометр уплотняется через шайбу с кольцом. если сделать шайбу чуть
тоньше резинки, то можно, регулируя момент затяжки манометра, выбрать
давление, при котором выдует резинку. Переходная втулка устанавливается
между родным резервуаром и удлинителем, разгружая трубы в месте
резьбового соединения от действия давления.
