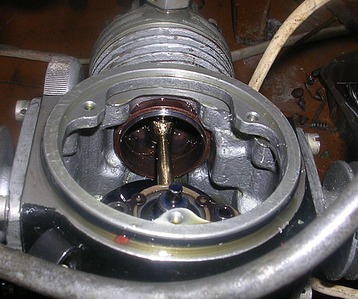

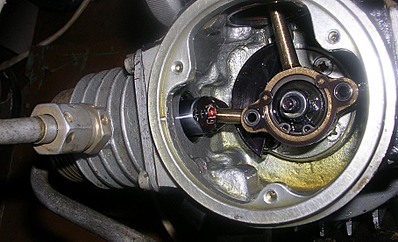

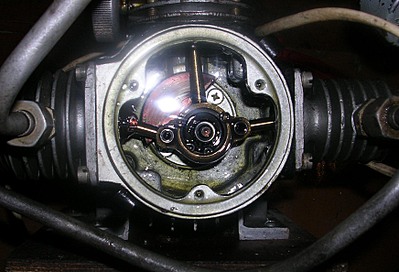

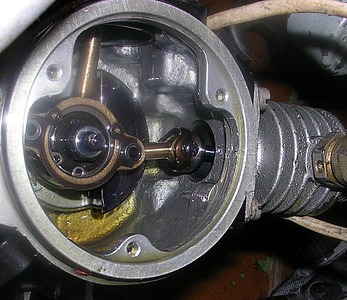

Alex_SS спасибо за ссылки и фото. Ещё хотелось бы увидеть выпускной клапан последней ступени высокого давления.
Сделал осушитель на выходе насоса, небольшая ёмкость с силикагелем,
осушает отлично. Если достану силикагель в большем количестве, попробую
эффективность осушителя на входе.
ZDL 25-05-2007 10:32
Поставил фильтр с
цеолитом на входе компрессора, на выходе воды пока не замеченно. Так
что видимо можно осушитель ставить на входе насоса.
melok555 25-05-2007 17:24
Есть вот такое - мембранный компрессор - в принципе способен создавать любые давления. (см рисунок)
Alex
SS, расскажи подробнее об этой системе. Минимально возможные размеры и
предполагаемая производительность. Отпиши в РМ или по мылу - есть идея!
melok555 25-05-2007 17:26
quote: Есть вот такое - мембранный компрессор - в принципе способен создавать любые давления. (см рисунок)
Цитата из твоего сообщения.
ZDL 25-05-2007 21:01
melok555 с мембранным
врядли что получиться. Я не представляю как это работает. Для жидкостей
он может и подойдёт а для воздуха врятли.
Shagrat 25-05-2007 23:47
Существуют и воздушные мембранные насосы, но не высокого давления. У аквариумистов применяются. Принцип
очень прост, это обычная вакуумная присоска, только с клапанами и
электро приводом. Только производительность у него маленькая, прикиньте
сами : сколько оборотов совершит двигатель автомобиля проехавшего 100
км? а мембранка перекачает всего 12 - 20 литров топлива. С воздухом еще
хуже, для высоких давлений воздуха эластичная мембрана не подходит,
очень сложно добиться полного прилегания мембраны к поверхности в
сжатом состоянии, а это паразитные объемы , причем большие ,прцентов
10-15 от сжимаемого объема. вот простейший аквариумный вариант. в середине композиции соленоид с шатуном, лучше не вышло в бензонасосе примерно тоже самое, только на мембрану давит вращающийся кулачек.
ZDL 28-05-2007 12:33
Осушитель на входе насоса менее эфективен чем на выходе.
HARON 28-05-2007 20:48
quote: С
воздухом еще хуже, для высоких давлений воздуха эластичная мембрана не
подходит, очень сложно добиться полного прилегания мембраны к
поверхности в сжатом состоянии, а это паразитные объемы , причем
большие ,прцентов 10-15 от сжимаемого объема.
Вы неправильно поняли схему работы мембранного насоса. мембрана разделяет лишь жидкость и газ.
Alex_SS 29-05-2007 12:49
quote:Originally posted by melok555: Есть вот такое - мембранный компрессор - в принципе способен создавать любые давления. (см рисунок)
Alex
SS, расскажи подробнее об этой системе. Минимально возможные размеры и
предполагаемая производительность. Отпиши в РМ или по мылу - есть идея!
да все просто там - "аквариумный" компрессор разбирал ? там
мембрана и "вибратор" 50Гц. А в этом - одна часть под мембраной
заполнена маслом - потому что мембрана тонкая и ее порвет высоким
давлением. Вот и весь секрет ...ну и
вибрировать тут не надо - надо что-то типа кривошипно-шатунного или
просто кулачковый привод - как в бензонасосе старых Жигулей и Таврий
"усиление"
считается просто - отношение диаметров "плунжера" к диаметру мембраны,
"кол-во воздуха за качок" = ход плунжера умножить на площадь его
сечения.
Mehanicus 29-05-2007 14:48
сколько оборотов совершит двигатель автомобиля проехавшего 100 км? а мембранка перекачает всего 12 - 20 литров топлива.
Производительность Вазовского бензанасоса 8 литров в минуту
Еврей 29-05-2007 16:16
quote:Originally posted by Mehanicus: сколько оборотов совершит двигатель автомобиля проехавшего 100 км? а мембранка перекачает всего 12 - 20 литров топлива.
Производительность Вазовского бензанасоса 8 литров в минуту
Неплохо бы написать какого а то Тазы есть и инжекторные..
Mehanicus 29-05-2007 16:29
Самары, то бишь 08-10.
Alex_SS 29-05-2007 21:27
никто не мешает иметь мембрану и гидравлику как 3-ю ступень.
ringman 30-05-2007 14:21
quote:Originally posted by Alex_SS: никто не мешает иметь мембрану и гидравлику как 3-ю ступень.
А реализация в железе будет? А то за пару тройку лет я тут видел туеву хучу всяких "гениальных" идеек насоса ВД.
Shagrat 31-05-2007 16:16
quote:Originally posted by HARON: Вы неправильно поняли схему работы мембранного насоса. мембрана разделяет лишь жидкость и газ.
А что тогда перекачивает?
ZDL 06-12-2007 13:01

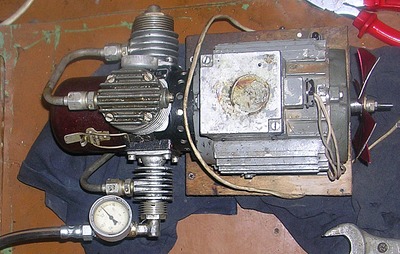

Повидимому ресурсные
испытания закончились. Отработал насос примерно 45 часов, это 6 месяцев
по 15 минут в день. За это время сгорел родной электромотор, был
поменян на "электродрель" 600 ватт, у неё сгорел 1 якорь. В конце
концов износилась плунжерная пара ступени высокого давления. Насос

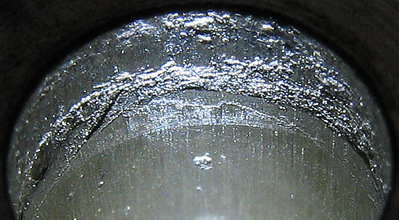

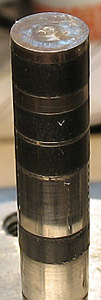

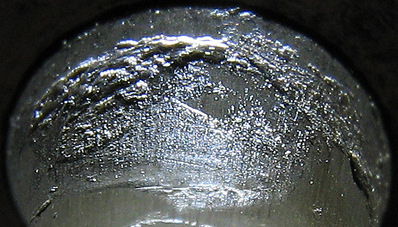

работал всё это время без смазки. Износ довольно интересный, поршень
целый, а цилиндр в районе вержней мёртвой точки что то изъело. Сталь
очень прочная, резал её "болгаркой", резец с твёрдосплавной напайкой
практически не берёт.
Кайнын 06-12-2007 14:07
quote:Originally posted by ZDL: [B]Повидимому ресурсные испытания закончились. Отработал насос примерно 45 часов, это 6 месяцев по 15 минут в день.
а можно это как-то в литры ВВД пересчитать? хоть примерно.
типа "итого забито 500 литров со 100 атм до 200 атм"...
ZDL 06-12-2007 15:24
Примерно 30600 см3 сжатого воздуха. Винтовку накачивал до 230атм.
