Непушист
11-10-2014 17:08

Подобрать название этой очередной переделке МР-654К действительно трудно, т. к. в отличие от "Проекта "Вальмак" импровизация еще более вольная. Конкретных прототипов у пистолета нет. Но, несмотря на это, в его внешности прослеживается сходство с несколькими огнестрельными прообразами; вариантами известного британского пистолета "Веблей-Скотт", собственно и вдохновившими меня на эту работу:

http://young.rzd.ru/dbmm/images/41/4080/3910570

http://young.rzd.ru/dbmm/images/41/4080/3905655

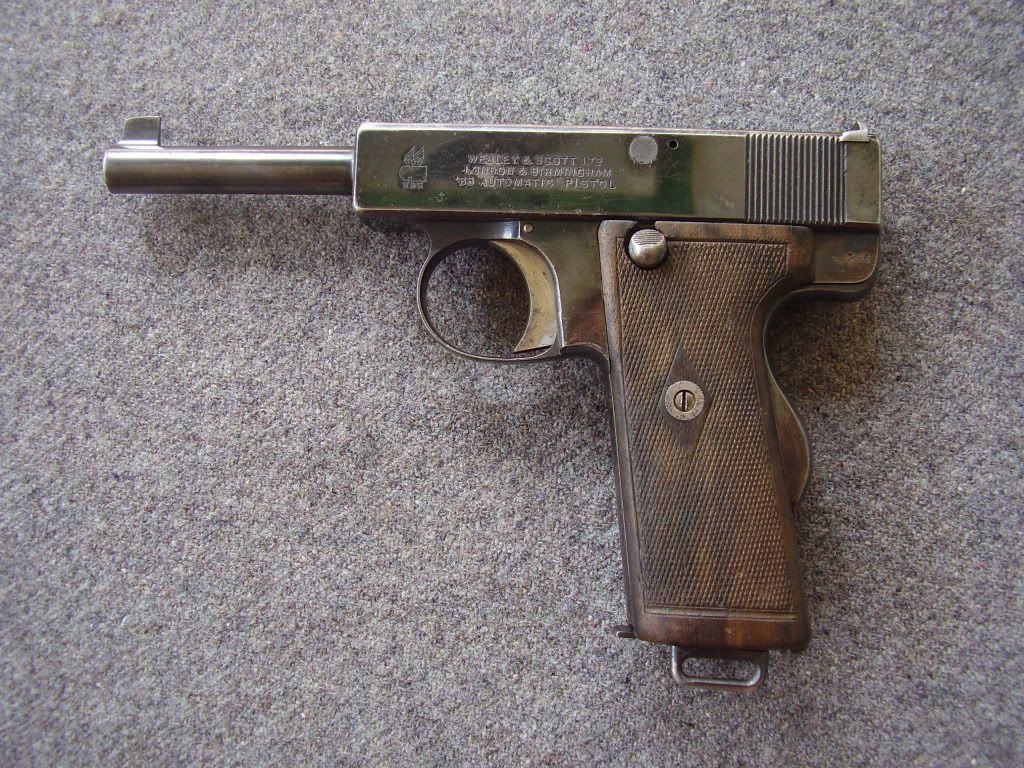

http://i163.photobucket.com/al...ns/P8130834.jpg

А также еще более отдаленное - с малоизвестными опытными образцами отечественных конструкций Соловьева и Токарева:

http://postimg.org/image/y6h8hshs1/

http://postimg.org/image/kbixzbncx/

Это уточнение я делаю в т. ч. и для того, чтобы разговор не пошел в сторону излишних для меня откровений в стиле Капитана Очевидность на тему этой отдаленности. Я не ставлю себе целью копировать известные образцы огнестрельного короткоствола. Во-первых у меня нет этой сверхценной идеи, и соответственно я не считаю это сверхценной задачей. Во-вторых, это практически нереально - вся моя работа делается в условиях полного отсутствия производственной станочной базы и даже банальной сварки; мой парк - это дрель, бормашинка, точило, ножовка, напильники, ножницы по металлу, метчики и плашки, надфили и наждак разной зернистости. Есть также паяльники, но их в этой работе я не использую принципиально, и здесь, как и в "Вальмаке", нет ни одного паяного соединения. Токарный и фрезерный станки, несмотря на наличие в конструкции деталей, которые нужно в идеале фрезеровать и точить, также по традиции не применялись.

Начиналось все, как и в первый раз, с приобретения обычного МР-654К, самого стандартного безбородыша. Серия 32 меня не устроила: поскольку нет сварки, нечем наварить перемычки на рамке, применять здесь клепку также не хотелось, а прорезанная рамка мне не нравится. Проще и приятнее обыграть ПММ-овскую за счет архитектуры новой рукояти.

А также все начиналось вот с чего.

Это обычная прямоугольная труба 40х25 мм. и толщиной стенок 2 мм., из такой варят ворота и т. п. Мне пришлось купить ее целых 6 м. "одним лотом", т. к. обрезка я не нашел. То, что осталось, по договору отойдет родне: прижимать пленку на дачном парнике с огурцами Труба куплена на складе скобяных изделий в магазине местного СНТ и прикачена домой за 2,5 км. на двухколесной сумке-тележке, к которой она была примотана за один конец скотчем.
С этого и началась работа.

После того, как отрезал фрагмент нужной длины, распилил его ножовкой вдоль, срезав одну из узких сторон почти под самую плоскость. Здесь повезло: труба эта шовная, и шов приходится не на плоскость шириной 40 мм., а на одну из плоскостей 25, что позволило удалить именно этот фрагмент. Сварка могла себя повести непредсказуемо на финальном этапе, при воронении, и этот участок - тонкая линия шириной прим. 2 мм. - запросто мог бы заворониться в более светлые тона, к примеру. Так как свойства металла на нем иные.

Следующей задачей было - подружить донорский затвор с этой П-образной коробкой-заготовкой, чтобы второе насадить на первое. И не туго враспор, а свободно, чтобы П-образное сечение не превратилось в Л-образное. Проблема намечалась следующая: наружная ширина затвора и внутренняя П-образной заготовки. Я опасался, что боковины затвора придется уточить до толщины фольги. Но к счастью такое случилось лишь на одном участке его левой плоскости, там, где внутри сделана фрезеровка под затворную задержку. Стенка на этом участке после обточки стала не толще жести пивной банки, и я просто сделал там сквозной вырез - ибо "на кучу не влияет", все спрятано под новым затвором.

Второй щекотливый момент - предохранитель. Как с ним быть? Пистолет весьма старого образца может и не иметь предохранительных устройств. А значит, штатный ПМ-овский предохранитель можно сточить до совпадения плоскости с обточенной плоскостью затвора.
Что и сделал. Срезал защелку вместе с пружинкой, а оставшееся сточил с торца на точиле.

Нажмите, что бы увеличить картинку до 545 X 436 164.9 Kb

Надеваясь сверху на основу, т. е. на штатный затвор, внутренняя левая плоскость фальшь-затвора фиксирует остаток предохранителя в своем гнезде, и хотя провернуться на большой угол ему не позволил бы и ударник, так будет еще надежнее.

Этот блок штатного и декоративного затворов я мог бы соединить раз и навсегда потайными винтами. Но я решил сделать его разборным: в случае поломки ударника (что хоть и маловероятно, но не исключено в принципе) его можно будет легко заменить.

Фальшь-затвор фиксируется на штатном посредством 3 винтов.

1. - М3 в передней части правой плоскости магазина.
2. - М3, резьба в отверстии под который нарезана и в обоих затворах: он проходит через верхнюю плоскость и служит также элементом крепления целика (об этом ниже).
3. - Винт М5 в средней части левой плоскости затвора, который заодно крепит этот блок к рамке. Резьба в отверстии под него нарезана в обоих плоскостях: и в стенке штатного, и в стенке декоративного затвора. Ответный элемент фиксации - отверстие 4 мм. в основании ствольной муфты. Крепежный винт М5 имеет конический торец, и когда конус при завинчивании винта входит в отверстие и самоцентрируется, фиксация получается плотной. Отверстие в плоскости фальшь-затвора раззенковано сверлом 12 мм., и под головку подложено резиновое колечко, служащее своего рода амортизатором, позволяющим к тому же установить рельефную головку винта в нужное положение. Головка замаскирована под кнопку защелки благодаря двум насечкам, равным ширине шлица, и расположенных параллельно ему с обеих сторон на равном расстоянии.

Прорезать окно под имитатор окна экстракции не составило большой сложности, однако донор попался с прорезью под выбрасыватель в затворе - пришлось изготовить специальную пластинку из никелированной стали, чтобы ее закрыть. Пластинка крепится к исходному затвору винтом М3, под головку которого пришлось сделать специальный ключ, т. к. ее высота должна была быть минимальной, и шлиц попросту "ушел" при обточке.

Прямая линия силуэта верхней плоскости заготовки фальшь-затвора была изменена - в 68 миллиметрах от переднего среза затвора сделан уступ: повышение, на котором располагается целик и его фиксаторы, для чего на участке длиной в эти 68 мм. пришлось снять почти вручную около 1,2 - 1,3 мм. металла.

Сам выбрасыватель я решил сделать отдельной деталью, и ничего там никуда не вклеивать. Поэтому после монтажа в свой пазик он также крепится к фальшь-затвору винтом М3. Вытачивался выбрасыватель из какой-то детальки, уже имевшей отверстие под названный винт. Кроме того я решил его не воронить, а оставить светлым.

Теперь о целике. В качестве донора использован узкий ПМ-овский, прорезь в котором переточена на полукруглую. Сделать трапециевидную в сечении фрезеровку под его фиксацию в затворе у меня возможности нет. Кроме того, традиционная пистолетная, не спортивная регулировка малоудобна. Поэтому я решил пойти своим путем. Паз под основание целика в верхней плоскости нового затвора сделан прямоугольным в сечении. Основание целика сделано несколько уже, и в задней его плоскости проточен паз глубиной около 1,2 мм. На затыльнике декоративного затвора установлен уголок, крепящийся на 2 стальных мини-заклепках, который также прикрывает заднюю часть штатного затвора над курком. Именно горизонтальная плоскость этого уголка удерживает целик, т. к. ее край входит в проточенный в нем паз, а спереди целик прижимается к затвору краем квадратной пластинки из той же стали, зафиксированной винтом М3. Для регулировки целика по горизонтали достаточно отвернуть винт, подвинуть целик, а потом вновь притянуть пластину винтом - благодаря этой схеме можно добиться максимально точной регулировки.

Возможность использовать такую "систему" у меня была потому, что в качестве материала для изготовления фиксирующих пластин - уголка и квадратной передней пластинки - я использовал пружинную сталь. Исходник - патефонная пружина, которой у меня несколько метров. Это высокоуглеродистая сталюка, прочная и гибкая, просверлить которую без особых проблем можно только после отпуска, но и после того она сохраняет достаточные для данной задачи механические свойства, т. е. деформируется под воздействием затяжки винта упруго и не запоминает этот изгиб.

Цветовой оттенок этих пластин после воронения отличается от общего тона других деталей, таковы свойства высокоуглеродистой стали. Но, имхо, как и минимум не вороненых деталей, это вносит приятное разнообразие в довольно аскетичный в целом, с т. з. геометрии и декора, облик пистолетов такой концепции.

Передний срез затвора закрыт Г-образной пластиной из стали толщиной 0,8 мм., в ней сделано отверстие под ствол.

Пластина прижимается к переднему срезу исходного затвора и фиксируется с помощью муфты, имитирующей ствольное основание, в свою очередь фиксирующейся на стволе посредством безголовочного винта М3 под шестигранник: единственный "неаутентичный" наружный винт в конструкции, я его позволил себе ради шлица, допускающего максимально надежную затяжку.

Ствольное основание - муфта переменного Ф. Выточена из некой удачно подвернувшейся в "гаражном" хламе цилиндрической заготовки, самым ценным в которой оказалось осевое отверстие 13 мм. - как раз под ижевский диаметр (на пистолете использован отрезок дроздиного ствола). Пока точил из нее искомое посредством дрели и точила, проклял все на свете, ибо сталь оказалась чем-то вроде "сороковки", из которой делают поршневые пальцы и т. п. Отверстие под винт и резьбу в нем делал после отпуска на горелке.

Мушку, в отличие от мушки "Вальмака", на этом пистолете я сделал не из двух частей, а одной общей деталью, выточив ее с помощью точила, бормашинки и надфилей из головки торцевого гаечного ключа. Соответственно ластохвоста и/или имитации регулировки, как на "Вальмаке", она не имеет. Все однако по феншую, если вспомнить об условном прототипе.

УСМ стандартный макаровский, переделкам не подвергался. Если не считать удаления фиксирующей части предохранителя и добавление нескольких насечек на курке. Курок (и соотв. ударник) в ближайшее время будут заменен на черный курок без проточки.

Имитация ЗЗ сделана из затворной задержки пистолета ТТ. Основательно изменена геометрия ее видимой части. Для фиксации ЗЗ в рамке просверлено сквозное отверстие четко напротив шахты пружины спусковой скобы. Таким образом, пружина скобы, подрезанная прим. на 20 мм., упирается в ось задержки, и не позволяет задержке выпасть из рамки. Дополнительная, а вернее предварительная фиксация оси ЗЗ в рамке - поперечная втулка, сделанная из пружинки подходящего диаметра: на фотографиях правой стороны пистолета видно белое кольцо вокруг кончика оси ЗЗ.

Рукоять пистолета состоит из 3 основных частей - это основание (тыльник) и щечки. Задача была - максимально отойти от привычной и набившей оскомину геометрии ПМ-овской рукояти, исключив например характерный полукруглый наплыв, горб на нижней тыльной линии силуэта. И задача эта не слишком простая, т. к. рукоять рамки ПММ весьма широкая. Поэтому в качестве материала для изготовления тыльника, который в целях выполнения оной задачи должен был быть как можно более плоским, была выбрана заготовка из очень старого дуба, способного выдержать многие и многие издевательства, и при этом не дриснуть весело и бодро по волокну на самом пике творческого катарсиса.
Выборки в тыльнике делались и правились напильниками, острым ножом и бормашинкой. В отверстие под винт крепления ввинчена опорная футорка из стали 40.

Сам винт изготовлен из облагороженного винта М5, такого же, из какого сделан винт крепления затвора на рамке.

Нетипичен материал, из которого изготовлены щечки. Это кожа-вороток (шейная часть, загривок, шкирка) толщиной 4-5 мм. Для придания коже жесткости, близкой к жесткости очень твердой резины, пропитанные водой заготовки выдерживались в растворе клея ПВА в теч. 10 часов, а потом сушились при естественной вентиляции. Далее щечки были закреплены на плоскостях дубового тыльника посредством 4 микроскопических саморезов с предварительной промазкой соединения клеем ПВА. Следующим этапом поверх щечек наклеивалась кожа толщиной 2 мм. (чтобы скрыть ввинченные впотай саморезы), все это дело опять-таки сушилось естественным путем и шлифовалось. Потом щечки тонировались, вновь промазывались ПВА и опять сушились. Дальнейшая обработка - подрезка, в т. ч. обводов, шлифовка и полировка. Дубовое основание морилось - покрывалось наливом раствором железного купороса, благодаря чему приобрело черный цвет и стальной оттенок, близкий к виду вороненой стали. Именно в этом, между прочим, и заключалась одна из функций дубового тыльника: выглядеть скорее частью рамки, чем частью рукояти, и тем самым максимально отдалить от восприятия ассоциации с характерными чертами макаровской рукояти.
Щечки не доходят до перемычек рамки, и они остаются открытыми - так задумано. Насколько это удачное дизайнерское решение, сам еще не решил. Возможно, позже будет изготовлен новый вариант рукояти, а эта еще будет дорабатываться - когда доберусь до выжигательного аппарата, на ней появятся продольные насечки, более темные, чем основной тон.

Левая щечка по основной высоте немного короче правой - это обусловлено необходимостью выреза под затворную задержку, из-за чего ее верхний край лишь на 1 мм. выше горизонтальной линии выреза в рукояти рамки. Поэтому, чтобы весьма эластичная щечка не прогибалась в пустоту выреза, она армирована в верхней части тонким (1,3 мм.) и не склонным гнуться стальным штифтом, сделанным из швейной иглы, который проходит через всю щечку поперек и придает ей нужную жесткость на этом участке.

Финальными этапами были воронение деталей в расплаве натриевой селитры, пропитка основания рукояти касторовым маслом и небольшая ее полировка, лощение кожаных щечек и сборка.

Тема будет пополняться, т. к. новые доработки и улучшения, пусть и не радикальные, в таких делах неизбежны. В перспективе нанесение насечек и возможно каких-то клейм-номеров на затвор, замена курка и ударника, возможно рукояти.

MK1
11-10-2014 19:22
Интересно придумано, талантливо сделано, художественно написано, классно снято!
Каждая новая деталь работает на образ, необычный, старинный...


Непушист
11-10-2014 19:27
Ну не старинный, но - олд-скул... Нравится он мне. Больше чем тактический порнодизайн
MK1
11-10-2014 19:42
так и просятся заводские клейменные обозначения марки на затворе

Непушист
11-10-2014 20:08
Это да, самому охота, у него плоскости слишком пустые. Хороший человек Сергей считает, что должен мне бесплатно 1 клеймо за пиар его темы в нужный момент, да я бы и оплатил работу, но добраться до Перова мне теперь особенно трудно...

Форменная одежда и снаряжение.
Пуговица диам. 14 мм чёрная без ободка металл
Бронежилет `Казак-4` (С/Н-02)
Набедренная платформа олива

Swa
11-10-2014 20:20
Шикарно чо...золотые руки
Непушист
11-10-2014 20:29
Что еще ценно - изготовив новую мушку и водрузив целик довольно высоко, удалось сохранить верный угол прицельной линии. Т. е. если приложить прямую плоскость, скажем ребро линейки, к верхней плоскости целика и к кончику мушки, линия будет параллельна затвору и стволу.
Deni-kin
12-10-2014 10:34
У блин, класс, так и до ПМД доберёсся скоро, но предупреждаю, "Дамский" уже в разработке, типа я первый .
Deni-kin
12-10-2014 10:42
цитата:
Originally posted by Непушист:

Поэтому, чтобы весьма эластичная щечка не прогибалась в пустоту выреза, она армирована в верхней части тонким (1,3 мм.) и не склонным гнуться стальным штифтом, сделанным из швейной иглы, который проходит через всю щечку поперек и придает ей нужную жесткость на этом участке.



А... сверлил, или просто вплавил?

AIR-GUN.RU большой выбор пневматики
Газовый пистолет Stalker 10х22Т (№ 005921)
Бинокль Veber 10x25 Waterproof черно-желтый
Перцовый баллончик Black Форсаж 65 мл

Непушист
12-10-2014 13:11
Сделал насечки. Технология тиснение накаленным инструментом по линейке. Когда доберусь до выжигателя, немного углублю.

цитата:
Originally posted by Deni-kin:

А... сверлил, или просто вплавил?



Вкалываешь иглу в нужный участок, захватываешь пассатижами и вращаешь с нажимом вправо-влево - медитативно, "сильно, но нежно" - только следи, чтобы она шла параллельно плоскости и не вылезла. Потом торец обкусываешь, торцуешь и чутка еще загоняешь унутря, где-то на 0,7 мм., нр нажав обухом ножа. Отверстие затянется, на то она и кожа. Ну или мазнуть ПВА и кончик горелой спички нр в нем обломить и снова мазнуть ПВА, потом зашлифовать.
И да, в натуральную кожу ничего "вплавить" не получится

ycb1
12-10-2014 15:25
Куле..мастер..
Deni-kin
12-10-2014 23:07
цитата:
Originally posted by Непушист:

И да, в натуральную кожу ничего "вплавить" не получится



Да я чего то упустил в тексте, что это кожа, думал что то вроде линолиума.
Непушист
12-10-2014 23:17
цитата:
Originally posted by Deni-kin:

линолиума



Фу. Как не стыдно меня в таком подозревать

цитата:
Originally posted by Deni-kin:

до ПМД доберёсся скоро



Между прочим, в процессе работы с квадраткой 40х25 посетила мысль. Если следующий 654 буду переделывать, именно таким образом, с помощью этой трубы, смогу реализовать давнее желание видеть эту гадость более пропорциональной. С полноценно длинным затвором. Штатный, как я убедился, обтачивается без труда до возможности посадки в кастом, а это здесь главное.
Непушист
12-10-2014 23:19
...и даже передерг затвора сохранить будет можно.

Купить в интернет магазине с доставкой по всему миру

Фартуки

Постеры

Подушки

Календари

diamant_69
13-10-2014 21:53
Плиз без рукоприкладства . Если Валь-Мак будет серийным изделием , то Я в очереди за энтой моделью .
Непушист
13-10-2014 22:13
цитата:
Originally posted by diamant_69:

Если Валь-Мак будет серийным изделием , то Я в очереди за энтой моделью



Вальмак вроде уходит в руки одного из весьма знаменитых форумчан. Серии разумеется быть не может. Но возможно будет еще пистолет в этом стиле, но только под заказ и с авансом.
Здесь эту тему обсуждать не будем, т. к. раздел не коммерческий.
Buhoff
15-10-2014 17:33
а как же "долгими зимними вечерами"? если уже все готово )
Непушист
15-10-2014 21:04
Ну не все готово. Сегодня нр пришли детальки - полчаса сверлил отверстие в не резанном курке, потом воронил.

Нажмите, что бы увеличить картинку до 700 X 439 309.2 Kb

Нажмите, что бы увеличить картинку до 700 X 642 324.0 Kb

Нажмите, что бы увеличить картинку до 700 X 367 270.3 Kb
