"Идеальный коллиматор -
маленькая красная точка,
парящая над стволом" (с)

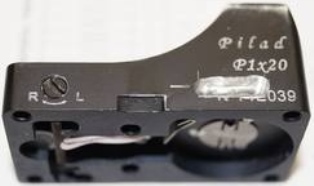

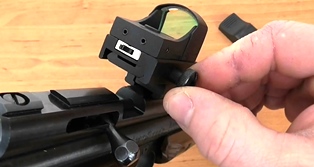

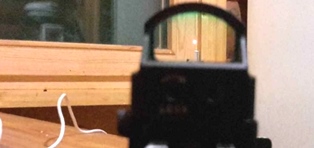

Коллиматор на воздушке. Резюме - офигенно! С мушкой и целиком пули вокруг яблочка. С коллиматором все уходит в яблочко. Прицеливаемся, хлоп, яблочко не меняется. Подходим к мишени, а все внутри яблочка. Дистанция 10м, диаметр яблочка 20мм. Коллиматор не критичен к прикладке, к месту установки на оружии, к темному цвету фона и цели.

Пневматический карабин или флобер-переломка, как компактное и маневренное оружие, применяющееся на охоте в сумерках либо в темноте, требует прицела, позволяющего легко и быстро наводить его на малоразмерную и подвижную цель. Обычный открытый прицел в таких условиях как минимум неудобен, а то и вовсе не применим. Целик с мушкой не видно в сумерках.

Подойдут два устройства: лазерный целеуказатель (ЛЦУ) и коллиматорный прицел (КП). ЛЦУ имеет недостаточную яркость при дневном освещении, распугивает своим свечением живность, не может быть использован для наведения на объекты в ветвях деревьев. Достать приемлемую по качеству и цене модель ЛЦУ не представляется возможным.

По точности коллиматор близок обычному открытому прицелу, с расстояния 10 метров стоя с рук пробоины укладываются в 20мм. А как возросла скорость прицеливания, описать словами невозможно! Наиболее удобен коллиматор при наличии приклада - плавными разворотами тела легко и быстро наводишь красную точку и нажимаешь спуск.

Взято: (с) Непушист

"Милли-радиан" (MILr., Milrad, тысячная) = 10см на 100м (10см)
1 тысячная на 30м = 3см
1 тысячная на 300м = 30см
1 тысячная на 1000м = 300см

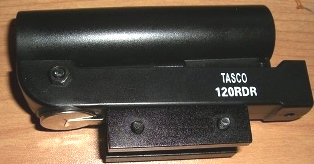

Следствие: большинство прицелов имеют поправки в минутах (1 клик 1 минута / 4 клика 1 минута), если речь о тысячных, то шаг примерно 0,1 или 0,2. На 50м метка размером в 3 МОА имеет размер около 4см, а это размер спичечного коробка. Если рассматривать своей целью "плинк", то бишь развлекательную стрельбу, то стоит на мр512 или мр60 с газовой пружиной (ГП) поставить простейший китайский коллиматор долларов за 25-30. С легкими доработками получится весьма неплохо.

Размер имеет значение и точка. Погоня за минутной точкой (1моа) не имеет смысла, поскольку видимый размер точки зависит от ее яркости. В случае "пересвета" размер точки увеличивается, поэтому яркость минимально комфортная. Человек со 100% зрением с дистанции 10 метров не способен различать детали, имеющие размер менее 3мм, размер точки в 1-3см на 10м подойдет.

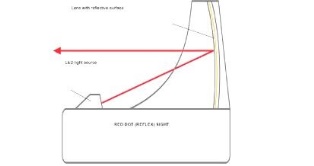

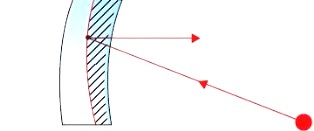

Кучность с коллиматорным прицелом получится примерно та же, что и с открытого прицела, в тех же условиях, но стрелять будет проще и приятнее. У всех китайцев, какой бы мелкой ни была точка, на 10 метрах она будет иметь размеры около 2,5-3см. Но это поправимо. Из других "спецэффектов" линза (полупрозрачное зеркало) может иметь неправильную кривизну, прицельная марка будет указывать на точку попадания только тогда, когда располагается в центре этой самой линзы.

На небольших дистанциях (20-30м) применительно к пневматическому оружию с прикладом эффективно использовать оптический прицел четырехкратного увеличения, его вполне достаточно, чтобы лучше видеть птиц в траве и в кроне деревьев. Оптический прицел "отрывает глаза" на птиц, затаившихся среди ветвей и листвы, снижает число подранков, которых при стрельбе с открытого прицела и при отсутствии постоянной практики может быть весьма много, да и стрелять интереснее.

Отдача в пружинно-поршневой пневматике направлена в "обратную сторону", поскольку возникает из-за резкого старта тяжелого поршня и резкой его остановки в конце рабочего хода, нечто похожее на удар в торец оптического прицела молотком. Такую отдачу легче переживут линзы малого диаметра, малой массы и соответственно малой инерции. Поэтому на "утилитарную" воздушку стоит ставить нечто вроде загонного прицела, шансов выжить у него больше. Есть ряд отечественных "макетов".

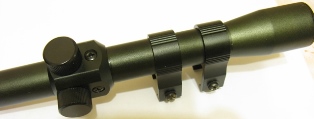

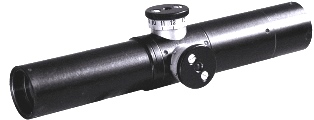

Прицел типа "ПУ". Оружие пневматическое или малокалиберное. Условия охот: дача с приусадебным участком и мишень на мешке с песком у забора, частный дом с фруктовым садом или бродилки по окрестностям. Дистанция стрельбы до 25м, редко до 50 метров. Требования к прицелу: надежность, малый вес и габарит, хорошая резкость, марка видна на фоне веток и в сумерки.

Прицелы типа ПУ имеют маленькие габариты, при этом глубина резкости большая. Прицелы (4х) оптимальны под охотничьи задачи на дальности до 25 метров, малые габариты не мешают обращению с маленьким пневматическим карабином, стоимость комплекса прицел-кронштейн меньше стоимости китайской оптики без кронштейнов.

Прицел ПУ 3.5х22, на мр512 стоит 8 лет, не убиваемый. Прицелы ПУ изделия ВОМЗ и НПЗ. Мой выбор НПЗ, несмотря на большую цену, у НПЗ стальной корпус, прицельная марка тоньше в два раза (0,1мм/0,2мм), у ВОМЗ сбивается СТП. После 1000 выстрелов стп не смещается, к маховичкам поправок не прикасался. Маховички кликов не имеют.

Прицел позволяет стрелять до 25м (видны пробоины). Пенек острый, можно стрелять по спичечному коробку. Параллакс отсутствует. Оптика просветленная, изображение чистое, глаз не устает. Но подойдет тем, у кого зрение от 0.5 до +1 дптр. В моем случае (+2,5) я открутил окуляр на два оборота, в минус регулировка невозможна.

Впрочем, с этим можно справиться, выточить или напечатать втулку, вставить в нее линзу под необходимую диоптрийную коррекцию, резиновое колечко, чтобы не повредить линзу, и надеть втулку на окуляр прицела. Нечто вроде очков, только на самом прицеле. Прицел ПУ с сеткой "герман" ("пенек") имеет некое преимущество для утилитарных нужд.

В "загонниках" дуплекс или файн кроссэйр настолько мелок, что его не видно на темном фоне растительности. Массивная марка ПУ сразу бросается в глаза. Пневматическое оружие компактно, будь это мутация углекислотного кросмана со складным прикладом от типмана, или иж-60 с прикладом от М4. Логично, если на компактном оружии стоит и компактный прицел.

Оружие и прицел рассчитаны на дальность стрельбы примерно до 20 метров. Винтовка стоит около $100, кронштейн с комплектом крепежа $50, прицел ПУ $100. Итого $250 винтовка с надёжной оптикой, достаточно точная для охоты "в саду". Стрелять в саду дальше 20-30 метров вряд ли придется, а на этих дистанциях ПУ справится (вроде "стрельбы с открытого прицела" на 10 метров).

Прицел типа ПУ и его кронштейн устойчивы к ударам, толстые линзы малого диаметра, механизм поправок в виде смещающейся втулки, крепление кронштейна (много эпоксидной смолы). Если упадет винтовка, то шансов остаться целым у ПУ больше, чем у дешевого китайского прицела из пластмассы, установленного на дешёвом кронштейне.

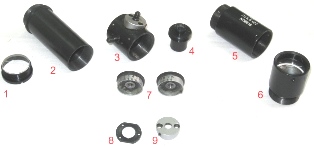

- пластмассовая планка с регулировочными винтами, крепится 2 винтами с переднего края. Пластмаса гнется, планка ездит, когда крутишь регулиривочные винты. Приклеиваю суперклеем по всей контактной поверхности.
- линзы: собираю на "тянущемся" клее вроде резинового (88).
- оборачивающая система (трубка с линзами): на резьбу наматываю тефлоновую (ФУМ) ленту для водопровода.

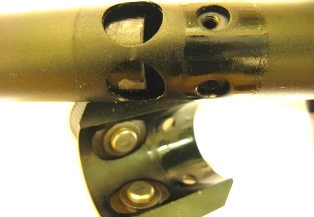

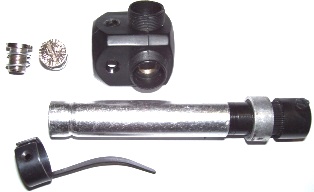

- оборачивающая система, крепление к трубе прицела. На трубе есть алюминиевый "перстень", крепится 2 или 3 винтами. С двух сторон натягиваю 2 резиновых колечка (водопроводных). Трубка с усилием вставляется в корпус и крепится одним винтом.
- регулировочные винты. На них надеваю резиновое колечко из водопроводных: между пружинкой и головкой винта. Начинают крутится очень туго, только отверткой, никуда не плывут.
- окуляр сажаю на тефлоновую (ФУМ) ленту. Линзы регулирую, отмечаю место, стягиваю на клею по месту. Прицельная марка, волокно женских колготок. Натягивается, как струна, клеится суперклеем, не рвется, смотрится лучше заводской.

Стойки надеваю на корпус прицела с двусторонним скотчем, а вот установка на винтовку это геморрой. После такой процедуры не было случая, чтобы прицел поплыл или посыпался. Прицельная марка может регулироваться. Правда, она приклеена: остальное на соплях. Но если к колечку марки приложить силу, фиксатор можно "сорвать" и двигать ее в пределах 6-7мм.

Лучше настраивать колечко прицельной сетки совместно с линзами окуляра, окуляру может не хватать резьбы для настройки резкости прицельной сетки. После настройки фиксировать кольцо прицельной сетки и окуляр резиновым клеем. Наведите прицел на облака и смотрите на сетку. Вращая окуляр, добейтесь четкого изображения сетки. Больше трогать не надо". (с) Братушка

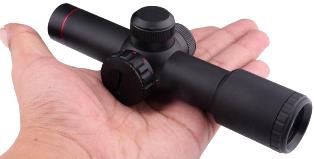

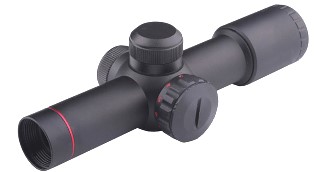

Прицел симпатичный, на маленьком агрегате вроде кросмана или иж-60 выглядит гармонично и не мешает маневрировать оружием. Под крышечками барабаны с возможностью кликать пальцами, без отверток, клики четкие но не тугие. Пристрелка с 15 метров сразу в десятку, на 20 метров пара кликов и опять вся кучка в десятку. На 15 метрах комфортно целиться, а на 10 или мишень или сеточка расплывчата. Тонкая сетка позволяет стрелять по бумаге не смотря на малую кратность.

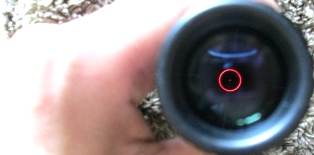

Прицельная сетка "круг" удобнее. С точкой в центре есть разрыв между рисками, а со светящимися рисками разрыва нет и ярче всего светится вертикальная нить, в сумерках светящаяся нить засвечивает цель. С сеткой "круг" подсвечивается точка в центре перекрестья и круг. Круг обозначает зону поражения, а точка ставит точку в убойное место. Точка миниатюрная.

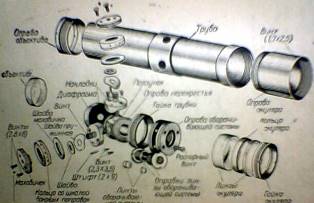

Сильно люфтят обе линзы оборачивающий системы, не снимая прицела с девайса откручиваем барабаны "вправо" и "вверх" до упора. Откручиваем объектив, вставляем мизинец в тубус оборачиваемой системы, вытаскиваем оборачивающую на себя. Его держат три вещи: резинка с обратной стороны (он вставлен в кольцевую резинку) микрометрические винты с лепестковой пружиной.

Поэтому мы выкручивали барабанчики освобождая оборачивающую систему. Кусочек скотча, которым приклеены провода подсветки прицельной сетки к тубусу оборачивающей системы. Если скотч держит провода, то открутить барабан подсветки и зубочисткой отклеить провода от тубуса оборачки. Доворачиваем гайку, которой крепятся две линзы в тубусе, чтобы не болтались.

Локтайт по вкусу. В систему окуляра и прицельной сетки без необходимости, перчаток и опыта лазить не стоит (потом артефакты не убрать). Прицельная марка очень тонкая, выгравирована на линзе, и вот это болезнь этих прицелов, линза поджата в гнезде резьбовым кольцом, но без фиксатора резьбы, от вибраций и ударов затяжка ослабевает и сетка переворачивается.

В прицеле есть возможность отстройки как окулярного блока, так и блока объектива. Там и там для этого нужно открутить фиксирующее кольцо. Регулировка окуляра производится для того чтобы сделать четким изображение прицельной сетки или произвести диоптрийную коррекцию, в то время как блок обектива отвечает за резкость цели и параллакс, но это не точно)

Параллакс: от 30м
Диаметр 1 дюйм
Длина: 167мм
Клик:1/4моа
Вес: 190г

Названия для поиска

Ohhunt 4.5x20
Voltis 4.5x20
VPoint 4.5x20
Firewolf 4.5x20
Topscope 4.5x20
Suoforce 4.5x20
Bestsight 4.5x20

https://www.ohhunt.com/
https://m.aliexpress.ru/item/32775494660.html
https://m.aliexpress.ru/item/4...obilesitedetail

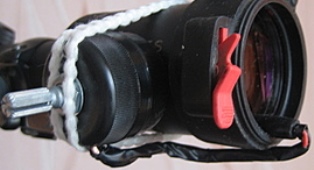

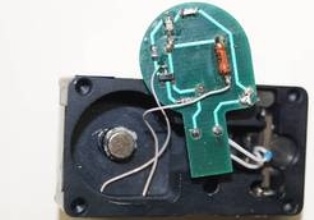

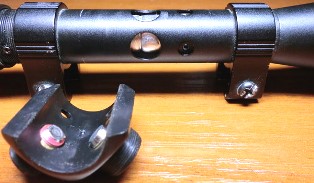

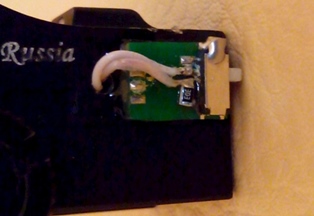

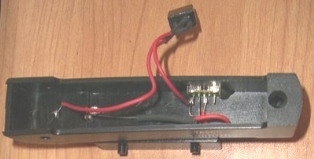

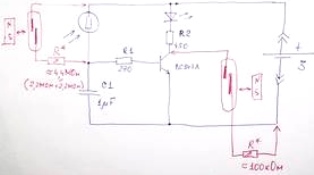

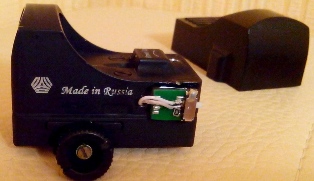

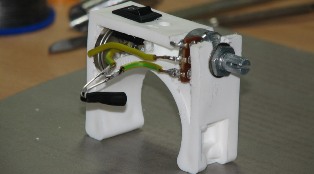

Крепеж платы на прицеле, через резиновое колечко велосипедной камеры - хомут винтовой или самозажимной автомобильный, либо пластиковая кабельная хомут-стяжка. Резина трубки вокруг светодиода мягко прилегает к линзе, чем глубже светодиод в трубке, тем меньше засветка, но крест светится ближе к центру, чем посадка меньше, тем равномернее крест. Небольшой блик светодиода будет (маленькая красная точка), на прицеливание не влияет, хотя небольшой дискомфорт есть". (с) igorg

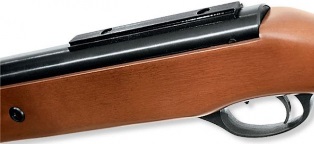

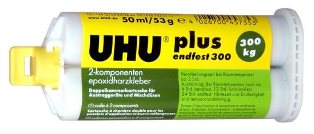

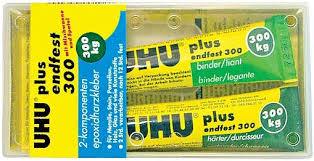

На мелкашки базы (планки вивера) ставим на клей ("300"), без винтов. Планка с прицелом никуда не денутся. Несколько мелкашек с приклеенной планкой используются в средней полосе без проблем. Если не нагреете место склеивания градусов до 80-90, то не сможете сбить планку молотком. Если нужно демонтировать, то планку нужно нагреть.
