Приветствую уважаемое сообщество. Я давно не публиковал ничего здесь, хотя постоянно читаю форум . Обстоятельства сложились так, что появилось свободное время и я в очередной раз вернулся к своему хобби - железкам. Я ни разу ни охотник и не стрелок и не производитель но мне интересно что-то придумывать самому и самому же это делать. Мысли конечно приходят не из космоса а от переваренного после прочтения и просмотра на форумах. Но перейду непосредственно к тому, очём речь. Предлагаю к обсуждению мой *конструктор* под кодовым названием ВОРОН в детском калибре многозаряд (барабан на17 пулек)

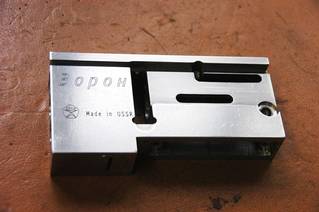

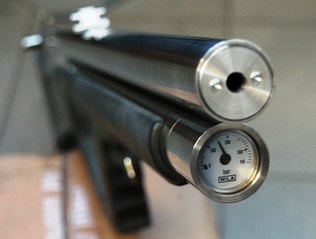

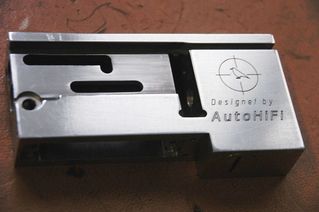

Длинна изделия от плечевого упора до среза модератора 82 см, вес 3 кг +- 25 г. Ствол 44 см STAYER покупался сдесь же на форуме много лет назад. Модер интегрированный труба Д16т 30Х2. Резервуар (труба Д16т 32Х3) с редуктором на 130-135 кгс с манометром и заправочным штуцером 6 мм на конце и крышечкой манометра. Объём резервуара около 200 см3, заредукторный около 25 см3. Ствольная коробка Д16т, канал досылателя со стальной гильзой. Досылатель с автоматическим замком. Я уже публиковал здесь на форуме его конструкцию.

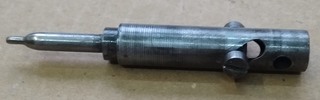

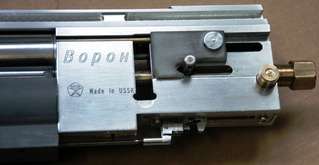

При движении вперёд поводок досылателя (на фото) доходит до упора и проворачивается в пазу на 45* таким образом запирая себя. А вот движет досылатель вперёд-назад поводок гильзы досылателя (на фото нет но есть отверстие под него). Барабанчик 17-ти зарядный по мотивам сами знаете кого.
Боевой клапан тоже по мотивам ... форума
Не пишите об ошибочном использовании двойной пружины -это фото сделано на деталях из отбраковки для общего развития т. ск. Ударник боевого клапана в подвижной латунной гильзе с замком для смены барабанчика. УСМ по простейшей схеме для самовзвода в модульной конструкции отдельно от ствольной коробки. Быстро можно поменять на любой другой в таком же корпусе.

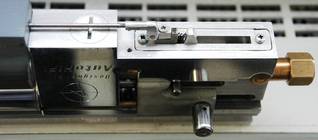

Досылатель в сборе без ствольной коробки.

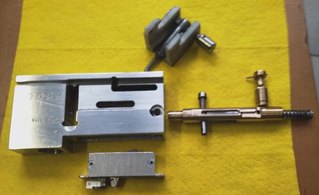

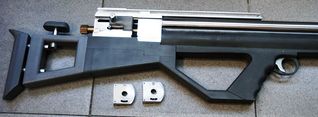

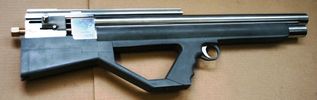

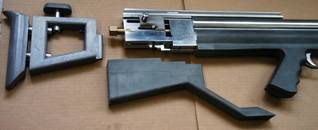

Как бы взрыв-схема. Ложе: Очень не хочется дома заниматься обработкой деревяшек - ну очень пыльно. Но в наличии имею маленький 3-д принтер. сваял небольшой проект, разделил конструктив на небольшие кусочки. Напечатал потом склеил. Но всё равно получилось ложе из 3-х частей. Первая часть просто одевается на резервуар, соединяется со второй частью одним винтом в рукоять и двумя маленькими винтиками в ствольную и ко всему этому крепится третья часть - плечевой упор.
Ну и ещё немного фоток
Перенос СК.
На ствольной есть ластохвост но для переноса ОП немного вперёд установлена дополнительная планка.
Вся конструкция в сборе опресована на 450 кгс. Ввиду *медлительности* барабанчика винт работает в режиме автоматического взвода боевой пружины после выстрела но для производства следующего выстрела нужно ручкой справа на ствольной завести досылатель с пулькой и газовым двигателем на место. Пока остановился на таком режиме работы. Вроде всё рассказал и показал.
ADF 06-02-2020 18:24
По поводу ложа. Когда печатают, умудряются сделать красиво и эргономично, со сложными для выполнения другими способами геометрическими особенностями. а тут будто из доски высечено. Это надо было постараться...
Наездник Першер0на 06-02-2020 18:54
Полагай,зибрано облагородило бы изделие.
AutoHiFi 06-02-2020 19:03
quote: Это надо было постараться...
Спасибо. Я и постарался. Для того, чтобы вензеля крутить, надо уметь это делать в 3-д. А я в этом вопросе только начальный уровень с простыми геометрическими фигурами.
haypatun 06-02-2020 20:44
А вообще то даже обсуждать пока нечего,что это будет даже не обозначено,автомат или полуавтомат,пока какой то полуфабрикат))).
AutoHiFi 06-02-2020 21:16
quote: А вообще то даже обсуждать пока нечего,что это будет даже не обозначено,автомат или полуавтомат,пока какой то полуфабрикат))).
Виноват, неправильно обозначил преамбулу. Уже исправил. Предлагаю обсудить не винтовочку а конструкцию. Таких здесь на форуме прям пруд пруди. Сплошные крюгерки и им подобные.
Drix 06-02-2020 22:56
Запирание интересное. Но, по своим опытам, требует правильной термообработки. А это мало кто из любителей сможет сделать.
Спусковой механизм с разобщителем очень интересен(мне), но не показан.
Не совсем внятная схема самовзвода, но очень похоже на "как у всех". То есть "винтовка одного года" - больше не выживет от износа деталей с ударными нагрузками.
Магазин - не стОит он того, чтоб делать самому. Тем более в прототипе. Опять же, по своему опыту, марадеровский магазин обеспечивает 300 выстрелов в минуту.
Приклад-ложе: надо быть дебилом, чтоб обсуждать этот элемент в прототипе, когда вообще ничего не ясно: ни цели, ни задачи, ни перспективы. Можно было бы прилепить "металл" скотчем к черенку метлы, лишь бы отстрелять(если это надо)
