Парни, очень надо, срочно, размеры канавки (ширину, глубину) на досылателе под уплотняющую резинку. И, если кто знает, размеры самой резинки. Для калибра 4,5.
zluck1 2-3-2010 18:30
Я ставлю от китаёзной прозрачной зажигалки , той которая не Крикет.
Caramba 2-3-2010 21:26
Спасибо за инфу. Ещё бы размеры канавки.
Kievskij 3-3-2010 00:53
Померял сейчас на Армсе 200-ом,та же Чиза, не снимая досылатель. Тело досылателя Ф 4.74мм (микрометром) Ширина проточки под резиновое колечко 1.4мм Диаметр проточки меньше 3.5мм- на этом размере губки штангеля упёрлись в боковые края проточки, видно, что диаметр там меньше, надо с тонкими губками штангель, но сейчас под рукой такого нет. Размер резинового колечка 3х1мм.
ридик 3-3-2010 10:09
quote:Originally posted by ридик: Просьба к владельцам Чизи, не могли бы вы сфоткать сверху учаток отмеченный на фотке и написать размеры включая расстояние между отверстиями крепления.. Заранее спасибо
а по моему вопросу неужто ни кто не поможет?
Бармалей 3-3-2010 11:23
quote:Originally posted by ридик: а по моему вопросу неужто ни кто не поможет?
Втулка, та что спереди, может ставиться в 2-х положениях. Разница в размерах 15мм. У меня не стандартная установка, поэтому без снятия прицела не скажу. А прицел снимать, ой как не хочется Наверное поэтому народ и молчит. Прицел снимать не хоцца, и вводить тебя в заблуждение - тоже На твоей фотке указанный размер ~80мм. Точнее не скажу, фотка мелкая. Это ближнее положение втулки. Можно сдвинуть вперед еще на 15мм Вроде так
ридик 3-3-2010 11:57
quote:Originally posted by Бармалей: Втулка, та что спереди, может ставиться в 2-х положениях. Разница в размерах 15мм. У меня не стандартная установка, поэтому без снятия прицела не скажу. А прицел снимать, ой как не хочется Наверное поэтому народ и молчит. Прицел снимать не хоцца, и вводить тебя в заблуждение - тоже На твоей фотке указанный размер ~80мм. Точнее не скажу, фотка мелкая. Это ближнее положение втулки. Можно сдвинуть вперед еще на 15мм Вроде так
спасибо хотябы за это Я к чему этот вопрос задал.... жду чизу.. в наличии есть прицел в комплекте идут кольца на вивер.. 1 вариант купить кольца или моноблок на ласту 2 вариант переходник ласта вивер
и...есть в наличии дома планка вивер с оверстиями по всей длинне, вот я и подумал (для этого фотка верхняя нужна была для визуального осмотра) если у чизы переднее крепление через верх крепится (отверстие для болтика) то теоретически можно укоротить немоного крепежные болтики в ней и в коробке для стволика и в эти канавки прикрутить планку вивер - во первых экономия тоесть покупать ниче не надо а вовтоорых планка в отличии от например переходника ласта-вивер не будет прицел поднимать выше...
Как думаете такое возможно?
ридик 3-3-2010 12:09
Планка такая
Caramba 3-3-2010 12:16
quote:Originally posted by Kievskij: Померял сейчас на Армсе 200-ом,та же Чиза, не снимая досылатель. Тело досылателя Ф 4.74мм (микрометром) Ширина проточки под резиновое колечко 1.4мм Диаметр проточки меньше 3.5мм- на этом размере губки штангеля упёрлись в боковые края проточки, видно, что диаметр там меньше, надо с тонкими губками штангель, но сейчас под рукой такого нет. Размер резинового колечка 3х1мм.
Спасибо большое. Жаль что точно не удалось померять. Все чертежи готовы, кроме этой части. Просто хочется хоть какой то унификации.
strelok68 3-3-2010 12:32
quote:Originally posted by ридик: Планка такая
У меня ссылка не открывается На моих двух Чизах стояли эти планки
ридик 3-3-2010 12:50
quote:Originally posted by strelok68: На моих двух Чизах стояли эти планки
ну это переходник а мну затея просто с планкой.. вот и думаю прокатит или нет
Kievskij 4-3-2010 00:17
Пожалуйста. Ну раз точно надо, то завтра перемеряю другим инструментом. Ну и по креплению на ствол тоже промеряю
Бармалей 4-3-2010 10:35
quote:Originally posted by ридик: спасибо хотябы за это Я к чему этот вопрос задал.... жду чизу.. в наличии есть прицел в комплекте идут кольца на вивер.. 1 вариант купить кольца или моноблок на ласту 2 вариант переходник ласта вивер
и...есть в наличии дома планка вивер с оверстиями по всей длинне, вот я и подумал (для этого фотка верхняя нужна была для визуального осмотра) если у чизы переднее крепление через верх крепится (отверстие для болтика) то теоретически можно укоротить немоного крепежные болтики в ней и в коробке для стволика и в эти канавки прикрутить планку вивер - во первых экономия тоесть покупать ниче не надо а вовтоорых планка в отличии от например переходника ласта-вивер не будет прицел поднимать выше...
Как думаете такое возможно?

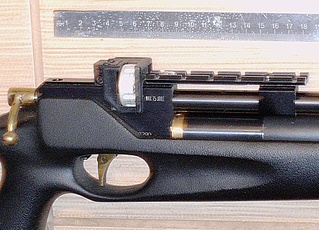

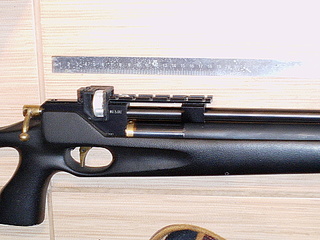

Варианты 1(моноблок),2(планка-переходник) пробовал. Оба нормальные. Втулка крепится сверху, двумя винтами. На стволе 3 углубления под эти винты. Расстояния между ними 15мм. Отсюда и возможность устанавливать в 2х положениях. Я сделал еще одно углубление. Сдвинул втулку еще на 15мм вперед. (30мм от первоначального положения) Здесь видно
ридик 4-3-2010 12:06
quote:Originally posted by Бармалей: Здесь видно
хорошая такая планочка... откуда такая если не секрет или сами сделали?
Kievskij 5-3-2010 00:08
quote:Originally posted by ридик: Просьба к владельцам Чизи, не могли бы вы сфоткать сверху учаток отмеченный на фотке и написать размеры включая расстояние между отверстиями крепления.. Заранее спасибо [URL=http://forum.guns.ru/forums/icons/forum_pictures/003042/3042639.jpg][/URL]
Как уже написали выше- на стволе три углубления для фиксации двумя винтами наствольного кронштейна. Если кронштейн стоит в положении ближнем к ствольной коробке, то размер спрашиваемый на фото будет 79.5мм (по рулетке). На следующем положении - 94.5мм. Если добавить ещё одно углубление, и крон поставить одним винтом на крайнее оригинальное углубление, а вторым на самодельное, то будет примерно 109.5мм Диаметр проточки под резиновое колечко на досылателе 3.5мм. До этого показалось, что штангель не корректно меряет. Нет, всё правильно, то были вечерние глюки после тяжёлого рабочего дня
Caramba 5-3-2010 17:28
quote:Диаметр проточки под резиновое колечко на досылателе 3.5мм.
Спасибо огромное.
Бармалей 5-3-2010 17:46
quote:Originally posted by ридик: хорошая такая планочка... откуда такая если не секрет или сами сделали?
Был бы рад купить готовую, но все, что в продаже, значительно выше. Пришлось делать самому.
Marauder_64 5-3-2010 20:17
quote:Originally posted by ридик: ....... и...есть в наличии дома планка вивер с оверстиями по всей длинне, вот я и подумал (для этого фотка верхняя нужна была для визуального осмотра) если у чизы переднее крепление через верх крепится (отверстие для болтика) то теоретически можно укоротить немоного крепежные болтики в ней и в коробке для стволика и в эти канавки прикрутить планку вивер - во первых экономия тоесть покупать ниче не надо а вовтоорых планка в отличии от например переходника ласта-вивер не будет прицел поднимать выше...
Как думаете такое возможно?
"Всё уже украдено до нас.... " Вместо каждого второго винтика - шпилька М5 и гаечка, наполовину сточенная по толщине.
ридик 5-3-2010 21:30
надеюсь у не также удасться установить планку.. Ксати с оптикой идут колца как бы не на половину круга которые а больше полукруга... получается что их что надо растянуть не моного чтобы они на оптику наделись? ото не лезут.. в натяк прицел поцарапать не охото.. как их вообще одевают?
Makaveli9 6-3-2010 00:53
quote:Originally posted by ридик: как их вообще одевают?
да просто растягивать планочку пока не усядется, главное трубу прицела не поцарапать, можно чуть-чуть совсем маслом смазать острые края планки.
