Приветствую Уважаемые любитель пневматики. Добавлю свой +2 в копилку птица строения. Началось все с китайского профиля попавшего мне в руки, для начала сделал типа сток версию, дальше больше , смотрим. что вышло.

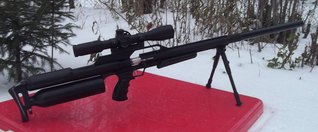

Первая версия с редуктором.
Потроха от булки.
щека самозажимная

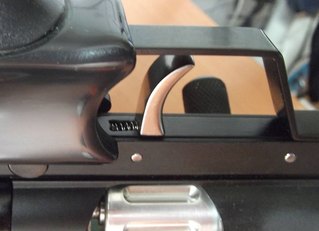

спусковой крючок с поджимной пружиной
leks78 19-07-2018 22:25
курок...
ADF 20-07-2018 09:06
А дуло есть?
Владимир Л 22-07-2018 17:39
Поджим спускового крючка
На боевом взводе исключает болтанку спускового крючка, при двухшептальном УСМе
Владимир Л 22-07-2018 17:46
дулья есть, отцу папа подарил
South 23-07-2018 09:25
Владимир, не "курок", а "спусковой крючок" - исправьте, пожалуйста, глаз режет. Вопрос - та деталь, по которой бьет ударник - она целиком дюралевая? Не разбивается?
Hans 23-07-2018 14:34
Владимир, пиши характеристики, тогда может будет проще с "курками"
Владимир Л 23-07-2018 15:26
Приветствую Уважаемые. Затвор из В95Т пружина ударника слабая, сечение 1,6 ход штока клапана 3мм до конца не пробивает вес ударника на редукторной версии 75 гр на булке 92 гр до конкретного наклепа пока не доходила. Вечного не чего нет. Спусковой крючок и шептало из стали Х40
Владимир Л 23-07-2018 15:42
Клапан для экстрима ,с увеличенной площадью пролегания штока клапана к затвору.
Владимир Л 23-07-2018 15:55
По характеристики отпишусь позже компрессор больше 190 БАР не дает.
шикин58 23-07-2018 22:06
В каком калибре?
Владимир Л 24-07-2018 14:35
#635
Владимир Л 28-07-2018 16:30
Поджим баллона на редукторной версии
поджим баллона на булке
RICCI 01-08-2018 11:14
quote:Originally posted by Владимир Л: По характеристики отпишусь позже компрессор больше 190 БАР не дает.
И не надо 190 он и с 80 может очень хорошо пульнуть проверял в 30 калибре. А по изделию красиво всё, как сказать вылизано.
Владимир Л 01-08-2018 15:44
Приветствую Уважаемый спасибо за комент Расклад такой: колба 0,35 до редуктора в сумме 0,4 редуктор Ханс, настроен на 145 бар за редукторная 100 перепуск штока клапана 6 мм ход штока клапана 3 мм (зазор) ударник 92 г пружина 1,6 * 100 мм поджим 0 дудка LW ? 635 длина 600 мм без чека 10 нарезов
начало 190 бар ЖСБ 2,2 1- 280 2-279 3-278 4-278 5-278 6-279 7-277 8-279 9-279 10-279 11-279 12-278 13-278 14-278 15-278 16-278 17-279 18-277 18-277 19-277 20-277 конец 135 бар изначально заточен под 30, затвор 9 мм что будем пилить Уважаемые
Hans 01-08-2018 16:16
расход получается 10-11 дж на см.куб
Sivohin 02-08-2018 04:58
Вопрос по кондору-есть ли опасность получить по телу от самодельного кондора если рама сделана из дюралевой трубы диаметром 30 мм и толщиной стенки 1 мм? Конечно ребра жесткости прикручены с двух сторон , но что то беспокоит что на родном кондоре 3 мм стенка ! Не спроста же. По уму на разрыв корпус не работает , плюс ребро по всей длине трубы из двух полосок 3 мм дюраля и высота полосок 20 мм. Калибр детский давление пока 200 без редуктора. Соединения болты 3 мм , они вроде как на месте, волнует сам корпус,ватит ли прочтности 1 мм стенки?
Владимир Л 02-08-2018 15:17
quote:Изначально написано Sivohin: Вопрос по кондору-есть ли опасность получить по телу от самодельного кондора если рама сделана из дюралевой трубы диаметром 30 мм и толщиной стенки 1 мм? Конечно ребра жесткости прикручены с двух сторон , но что то беспокоит что на родном кондоре 3 мм стенка ! Не спроста же. По уму на разрыв корпус не работает , плюс ребро по всей длине трубы из двух полосок 3 мм дюраля и высота полосок 20 мм. Калибр детский давление пока 200 без редуктора. Соединения болты 3 мм , они вроде как на месте, волнует сам корпус,ватит ли прочтности 1 мм стенки?
Ждем фото
короткий 03-08-2018 23:20
quote:Originally posted by Владимир Л: что вышло.
Интересно вышло ) Особливо тот понравился, что на первых 4-х фото, этакая "весло-булка". Самый культурный U-образный переходник, из тех что видел.
DEN 54 04-08-2018 01:13
quote:Изначально написано короткий:
Самый культурный U-образный переходник, из тех что видел.
Похожий на этот взорвался у одного товарища, фоты были на ганзе. Может конечно он прикладом лося добивал, но колбу отломило.
